A20B-8200-0590 Fanuc-printplaat A20B82000590 A2OB-82OO-O59O

A20B-8200-0590 | FANUC Seven Soft Keys PCB - Softkeybord bedieningspaneel / Japan vervaardigd / CNC-interfacecomponent

Softkeys — De contextgevoelige interface van de CNC-operator

In FANUC CNC-bedieningspanelen zijn softkeys de horizontale rij toetsen die langs de onderrand van het display zijn geplaatst. In tegenstelling tot de machinetoetsen met vaste functie (CYCLE START, FEED HOLD, modusschakelaars) hebben softkeys geen vast toegewezen functie. Hun betekenis verandert dynamisch met elk scherm dat de CNC weergeeft.

Wanneer de CNC het EDIT-scherm toont, bieden de softkeys programmadirectory-navigatie, zoek- en invoegfuncties. Wanneer het OFFSET-scherm actief is, bieden ze gereedschapslengtemeting, selectie van het offsettype en opties voor gegevensinvoer. Op het DIAGNOSE-scherm bieden ze selectie van diagnostische functies. Elke keer dat het scherm verandert, worden de softkeylabels erboven of eronder bijgewerkt om weer te geven wat die toetsen in die context doen.

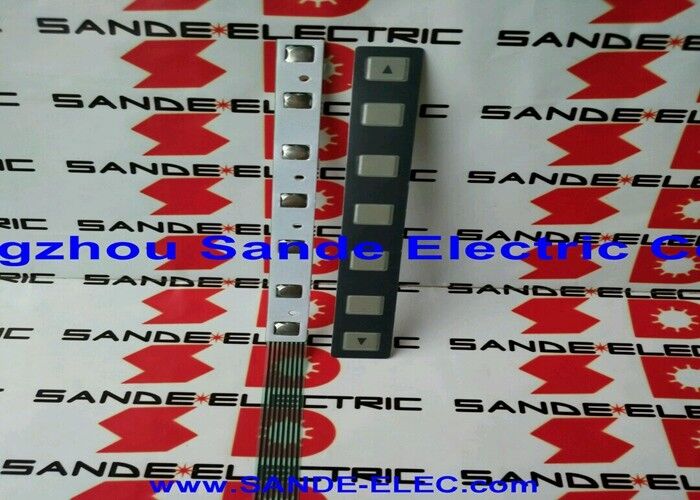

De A20B-8200-0590 is de PCB die deze zeven softkey-schakelaarposities biedt: de fysieke schakelmatrix en het interfacecircuit dat toetsaanslagen detecteert en deze doorgeeft aan de displaycontroller van de CNC.

Belangrijke productinformatie

Zeven softkeys — waarom telt dit?

FANUC CNC-bedieningspanelen zijn geëvolueerd door meerdere generaties softkeyconfiguraties. Zeven softkeys bieden een praktisch nummer voor de menustructuur van de CNC:

Navigatie op functielagen:De meeste FANUC-menuschermen bieden vijf tot zeven opties op de onderste rij. Met zeven toetsen wordt een compleet menuniveau in één rij afgedekt, zonder dat navigatie in het volgende menu nodig is.

Hiërarchische menu's:Waar meer opties nodig zijn, maken FANUC-menustructuren gebruik van submenulagen die toegankelijk zijn via speciale softkeyselecties. De indeling met zeven toetsen combineert de breedte (voldoende toetsen per menuniveau) met weergaveruimte (labels passen comfortabel boven elke toets).

Toepassingsscenario's

Fout softkeyboard:Een FANUC CNC ontwikkelt niet-reagerende of verkeerd geregistreerde softkeys; het indrukken van toets 3 wordt geregistreerd als toets 4, of bepaalde toetsen reageren helemaal niet meer. De A20B-8200-0590 softkey-printplaat is geïdentificeerd. Vervanging herstelt de correcte sleutelregistratie.

Renovatie van het bedieningspaneel:Een FANUC CNC-bedieningspaneel ondergaat onderhoud na jarenlang productiegebruik. Het A20B-8200-0590 softkeyboard is vervangen om het positieve, nauwkeurige toetsgevoel en de schakelrespons in alle zeven posities te herstellen.

Veelgestelde vragen

Vraag 1: Heeft het vervangen van A20B-8200-0590 invloed op CNC-gegevens?

Nee. De softkey-PCB is een mechanische interfacecomponent; er zijn geen opgeslagen CNC-gegevens op. Het vervangen van A20B-8200-0590 heeft geen invloed op CNC-parameters, programma's of instellingen. Na het plaatsen van de vervanging herkent het CNC-display de toetsaanslagen onmiddellijk correct.

V2: Is A20B-8200-0590 specifiek voor een bepaalde FANUC CNC-generatie?

De A20B-8200-serie omvat meerdere FANUC CNC-productlijnen, waaronder systemen uit het 0i-D-tijdperk. De specifieke CNC-modellen die compatibel zijn met A20B-8200-0590 worden bepaald door welke bedieningspaneelconstructies deze softkey-PCB gebruiken. Bevestig dit in de hardwaredocumentatie van het bedieningspaneel.

Vraag 3: Wat is de oorzaak van het falen van softkey-PCB's?

Zachte toetsenborden gaan kapot door mechanische slijtage; de ​​tactiele schakelcontacten onder elke toets verslijten uiteindelijk bij herhaaldelijk indrukken gedurende jaren van productiegebruik. Verontreiniging door koelvloeistofnevel of reinigingsvloeistoffen die de schakelaarcontacten bereiken, veroorzaakt ook storingen. Fysieke schade door impact is een andere veel voorkomende oorzaak.

Vraag 4: Kunnen individuele sleutels op de A20B-8200-0590 worden vervangen, of moet de hele kaart worden vervangen?

Individuele vervanging van tactiele schakelaars vereist PCB-reparatievaardigheden op componentniveau en is mogelijk voor gespecialiseerde reparatiewerkplaatsen. Voor de meeste productieomgevingen is de volledige vervanging van de kaart (A20B-8200-0590) sneller en levert dit een bekend goed resultaat op vergeleken met reparatie van componenten met één schakelaar.

V5: Hoe kan ik vaststellen welk onderdeelnummer van het softkeyboard nodig is voor mijn FANUC-paneel?

Het onderdeelnummer staat op het label van de kaart gedrukt en is zichtbaar wanneer de voorkant van het bedieningspaneel wordt geopend. Vergelijk het onderdeelnummer van de geïnstalleerde kaart met de lijst met reserveonderdelen van het bedieningspaneel in de toepasselijke FANUC hardwarehandleiding voor het bedieningspaneel voor het specifieke CNC-model.
