A20B-8200-0848 Fanuc PCB-bord A20B82000848 A2OB-82OO-O848

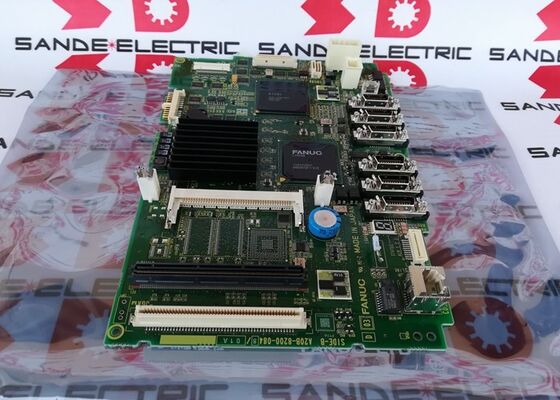

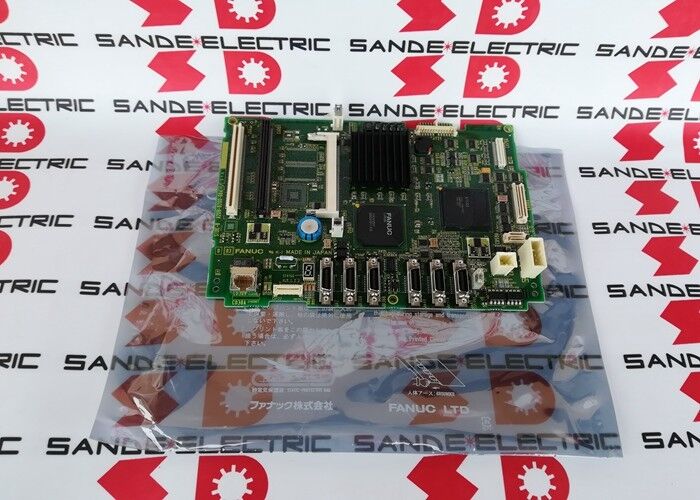

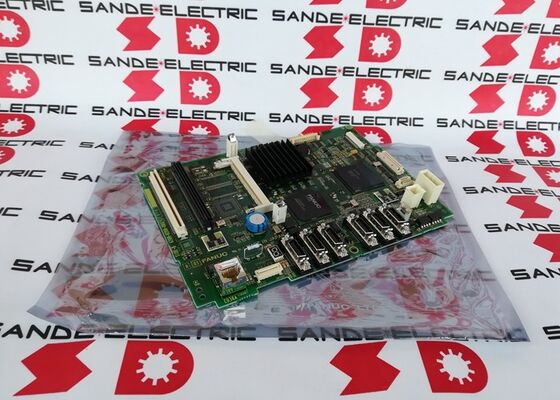

A20B-8200-0848 FANUC Serie 0i-D Hoofd CPU Moederbord A5U Type / Centrale Control Board / A20B-8200 Serie

A5U

Het FANUC-platform van de serie 0i-D maakt gebruik van meerdere belangrijkste PCB-varianten, die elk worden geïdentificeerd met een typebenaming.

A20B-8200-0847:Type A3 hoofd-PCB de standaardconfiguratie van het hoofdbord voor 0i-D-systemen (hieronder beschreven).

A20B-8200-0848 (dit bord):Type A5U main PCB

De aanduiding "A5U" weerspiegelt een specifieke hardwareconfiguratie, extra aangesloten connectoren, uitgebreide optie-accommodatie of bijgewerkte componentspecificatie in vergelijking met het A3-type.Beiden dienen de serie 0i-D., maar de A5U biedt extra mogelijkheden of connectiviteit voor meer volledig uitgeruste 0i-D-configuraties.

Belangrijkste productinformatie

0i-D Hoofdbord

De A20B-8200-0848 fungeert als het centrale integratiebord voor het 0i-D CNC-systeem.

Interface van de CPU-module:De 0i-D CPU-processorkart sluit aan op het hoofdbord. De CPU-kaart zorgt voor de verwerkingsmotor; het hoofdbord zorgt voor de bus-ruggengraat die de CPU verbindt met de rest van het systeem.

Interfaces voor geheugemodules:FROM-modules (CNC-systeemsoftware) en SRAM-modules (parameters en programma's) worden aangesloten op gedefinieerde posities op het hoofdbord.

Servo-interface:De FSSB-servocommunicatie verbindt zich vanaf het hoofdbord met de Alpha-i-servo-aandrijvingen, de commandopositie en het ontvangen van feedback voor alle gecontroleerde assen.

In / uit verbinding:De I/O-Link-bus is afkomstig van het hoofdbord en verbindt zich met de bedieningspanelen en machine-I/O-eenheden in het elektrische systeem van de machine.

Communicatie-interfaces:Door de ingebedde Ethernet, seriële RS-232C en andere communicatieopties die beschikbaar zijn op de A5U-variant, kan de 0i-D verbinding maken met productienetwerken, DNC-systemen en fabrieksgegevensverzamelsystemen.

Toepassingsscenario's

0i-D CNC A5U hoofdbord storing:Een FANUC 0i-D-bewerkingscentrum of een draaicentrum met een A5U-hoofdbordconfiguratie ontwikkelt systeemfouten op CNC-niveau. Na SRAM-back-up wordt de A20B-8200-0848 vervangen.SRAM-gegevens worden hersteld en de CNC keert terug naar de normale werking.

0i-D-controleherstel:Een 0i-D CNC-systeem met verlengde bedrijfsuren ondergaat een geplande vervanging van het hoofdbord.

Veelgestelde vragen

V1: Wat is de type aanduiding "A5U" op A20B-8200-0848?

"A5U" is de hardware-type-identificator voor deze specifieke belangrijkste PCB-variant binnen het FANUC 0i-D-platform.FANUC gebruikt deze aanduidingen om verschillende configuraties van de hoofdafdrukken te onderscheiden hetzelfde CNC-model kan verschillende hoofdafdruktypen gebruiken afhankelijk van de optieconfiguratie van de machineHet A5U-type bevindt zich boven het A3-type (A20B-8200-0847) binnen de 0i-D-hoofdbordfamilie.

V2: Kan A20B-8200-0848 (A5U) rechtstreeks A20B-8200-0847 (A3) vervangen?

Dit zijn verschillende typebenamingen (A5U vs. A3) binnen hetzelfde 0i-D-platform.Als de bedrading van de machine is ontworpen voor de A3-type aansluitingen, kan het monteren van een A5U met extra gevulde aansluitingen geen schade veroorzaken, maar de extra aansluitingen worden niet gebruikt.

V3: Moeten SRAM-gegevens worden back-upt voordat A20B-8200-0848 wordt vervangen?

Ja. Alle CNC-parameters, PMC-programma's, onderdeelprogramma's en gereedschapsgegevens moeten worden back-upt voordat het hoofdbord wordt vervangen. Na het monteren van de A20B-8200-0848 moeten deze gegevens opnieuw worden geladen uit de back-up.Het niet back-up maken van gegevens leidt tot permanent verlies van gegevens.

V4: Wat is de overweging "volop bevolkt" voor A20B-8200-0848?

Sommige 0i-D-hoofdplatformen worden geleverd met alle optionele connectoren en componenten; andere zijn basisconfiguraties.Als de geïnstalleerde A20B-8200-0848 volledig was ingevuld (e.bv. met Ethernet, extra I/O Link of communicatie-interfaces), moet het vervangende apparaat overeenkomen met deze configuratie bevestig uit de bedradings- en hardwaredocumentatie van de specifieke machine.

V5: Hoe verschilt A20B-8200-0848 van de 0i-C hoofdplaten?

De 0i-C-generatie gebruikte de A20B-8100-serie hoofdboards.De twee generaties hebben verschillende hardware-architecturen. De boards zijn niet uitwisselbaar.De 0i-D (A20B-8200-serie) bracht een bijgewerkte processorarchitectuur, uitgebreide I/O-connectiviteit en verbeterde servo-prestaties in vergelijking met de 0i-C-generatie.
