| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-8200-0849 |
Onderdeelnummer: A20B-8200-0849
Fabrikant: FANUC Corporation (Japan)
Productcategorie: Printplaat — Hoofd CPU-kaart (Moederbord)
Serie: A20B-8200 — FANUC Serie 0i-D CNC hoofd besturingsprintplaat familie

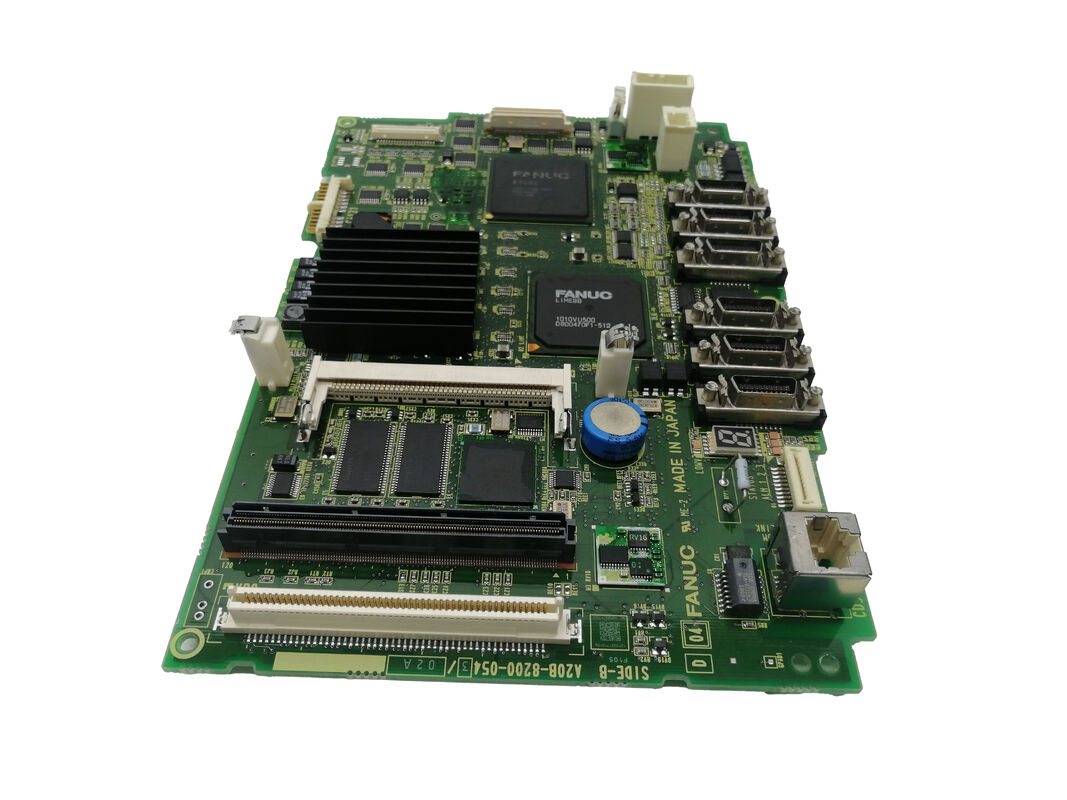

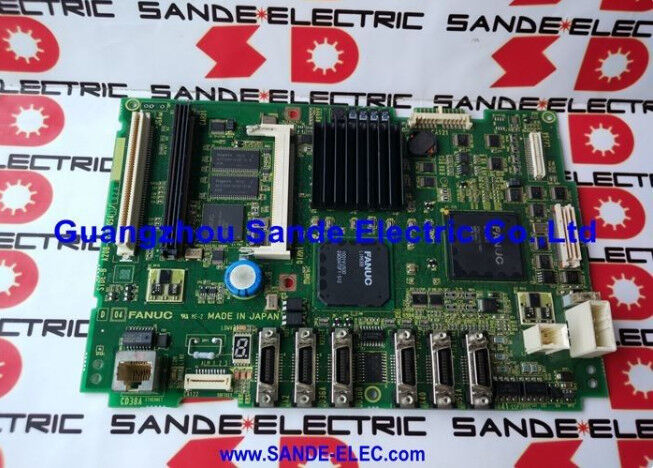

De FANUC A20B-8200-0849 is de A5 hardware revisie van het hoofdprintplaat voor FANUC Serie 0i-D CNC controllers. Binnen de A20B-8200 hoofdprintplaat familie, ging de 0i-D generatie door opeenvolgende hardware revisieniveaus naarmate FANUC component specificaties bijwerkte en de betrouwbaarheid van de printplaat verbeterde gedurende de levensduur van het product.
De A1 revisie (A20B-8200-0541) was de originele.
De A3 volgde (A20B-8200-0847). De A5 (A20B-8200-0849) is de meest recente revisie in de 0i-D hoofdprintplaat lijn, met de nieuwste componentselecties en behoud van volledige functionele compatibiliteit met de 0i-D CNC software.
De 0i-D is FANUC's mainstream CNC voor grote volumes — de controller achter honderdduizenden draaibanken, bewerkingscentra, slijpmachines en multifunctionele werktuigmachines geproduceerd door grote fabrikanten van werktuigmachines gedurende de jaren 2000 en 2010.
Elke 0i-D machine, ongeacht of deze een draaibank met twee assen of een bewerkingscentrum met vier assen aanstuurt, is afhankelijk van zijn hoofdprintplaat om de CNC-systeemsoftware uit te voeren, te communiceren met servo-versterkers via FSSB, de spindel te besturen via seriële interface, machine I/O te beheren via I/O Link, en het display van het bedieningspaneel aan te sturen.
De A5 printplaat voert al deze functies identiek uit aan de eerdere A1 en A3 revisies.
Vanuit het perspectief van de machine software, is er geen verschil zichtbaar tussen hardware revisies. Voor de onderhoudstechnicus is het belang van de A5 praktisch: bij het inkopen van een vervangende hoofdprintplaat voor een 0i-D machine, is de A5 de huidige beschikbare revisie en de juiste vervanging voor elke eerdere 0i-D hoofdprintplaat revisie.
| Parameter | Waarde |
|---|---|
| Compatibele CNC | FANUC Serie 0i-D (0i-MD, 0i-TD) |
| Hardware Revisie | A5 (nieuwste in 0i-D hoofdprintplaat serie) |
| Servo Interface | FSSB (Fibre-optic Serial Servo Bus) |
| Spindel Interface | Seriële spindel (JA7x connectoren) |
| Netwerk | Ingebouwde Ethernet |
| I/O Bus | I/O Link (JD51A) |
| Plug-in Modules | Askaart, FROM/SRAM module, optiekaarten |
| Vervangt | A20B-8200-0541 (A1), A20B-8200-0847 (A3) |
| SRAM Backup Vereist | Ja — verplicht voor vervanging |
| Status | Beschikbaar — gereviseerd, getest |
| Oorsprong | Japan |
Het begrijpen van de A20B-8200 hoofdprintplaat revisie reeks helpt bij zowel inkoop als foutdiagnose.
A1 revisie (A20B-8200-0541): De originele 0i-D hoofdprintplaat hardware. Gevonden in 0i-D machines geproduceerd tijdens de vroege jaren van deze controller generatie.
A3 revisie (A20B-8200-0847): De tweede generatie hardware update. Componentwijzigingen verbeterden de thermische prestaties en de betrouwbaarheid op lange termijn.
A5 revisie (A20B-8200-0849): De huidige hardware generatie. Vertegenwoordigt FANUC's nieuwste componentselectie voor het 0i-D platform. De A5 is de aanbevolen vervanging voor alle eerdere 0i-D hoofdprintplaat revisies.
In alle drie gevallen is de CNC-software geladen in de FROM-module identiek, en machineparameters in SRAM zijn direct compatibel.
Een A5 printplaat geïnstalleerd in een machine oorspronkelijk uitgerust met een A1 printplaat, met dezelfde FROM/SRAM modules en parameters, gedraagt zich exact zoals de originele hardware vanuit het perspectief van de machinebesturingssoftware.
De hoofdprintplaat is het meest consequente enkele component in de 0i-D controller. Het beheert:
FSSB servo communicatie. Alle servo-versterkers — of ze nu X, Y, Z, of roterende assen aansturen — communiceren met de hoofdprintplaat via de FSSB glasvezelbus. Positiecommando's, snelheidsfeedback en servo-alarmgegevens reizen allemaal via deze verbinding.
Een defect FSSB circuit op de hoofdprintplaat produceert onmiddellijk asalarmcodes bij het opstarten.
Seriële spindel. De spindelversterker (Alpha i SPM of Beta i SPM) ontvangt snelheidscommando's en positiegegevens via de seriële spindelinterface (JA7A connector).
Spindeloriëntatie, synchrone tapping synchronisatie en Cs-asbesturing zijn allemaal afhankelijk van deze verbinding.
I/O Link. Machine I/O — eindschakelaars, deursloten, gereedschapstellers, koelmiddelregelingen, palletwisselaars — verbindt via de I/O Link seriële bus die is aangesloten op JD51A op de hoofdprintplaat.
De I/O Link keten strekt zich uit tot gedistribueerde I/O modules rond de machine.
Ingebouwde Ethernet. De ingebouwde Ethernet-poort van de 0i-D (voor DNC-werking, MTConnect dataverzameling, of FOCAS2 externe monitoring) is geïntegreerd op de hoofdprintplaat.
Er is geen aparte communicatie-optiekaart nodig voor standaard Ethernet-connectiviteit.
Bedieningspaneel en display. De hoofdprintplaat stuurt de MDI-toetsenbordinterface en de display-uitvoer van de CNC aan via zijn displayconnector, ter ondersteuning van de 7,2-inch en 8,4-inch LCD-units die veelvuldig op 0i-D machines zijn gemonteerd.
De vervanging van de A20B-8200-0849 volgt de standaard 0i-D hoofdprintplaat procedure van FANUC:
Stap 1 — SRAM backup. Voer een volledige backup uit via het CNC-opstartscherm voordat u de printplaat verwijdert. Sla op naar FANUC-geheugenkaart of pc via RS-232C.
De backup bevat alle parameters, PMC-ladder, gereedschapsgegevens, werkcoördinaten en opgeslagen programma's.
Stap 2 — Module inventarisatie. Noteer welke plug-in modules op de originele printplaat zitten.
Deze modules — asbesturingskaart, FROM/SRAM module, eventuele optiekaarten — worden overgezet naar de nieuwe A5 printplaat.
Stap 3 — Fysieke wisseling. Schakel uit, wacht op ontlading van condensatoren, verwijder modules van de originele printplaat, installeer ze op de A5 printplaat, installeer de A5 printplaat.
Stap 4 — SRAM herstel. Start op in opstartmodus, laad de SRAM-backup van het back-upmedium. Controleer of alle gegevens aanwezig zijn.
Stap 5 — Functionele controle. Normaal opstarten, controleer of alle assen klaar zijn, spindel klaar, PMC uitvoert, I/O-statussen correct zijn.
V1: Een 0i-D machine heeft de originele A1 hoofdprintplaat (A20B-8200-0541). Kan de A5 (A20B-8200-0849) deze direct vervangen?
Ja. De A5 is de huidige vervanging voor alle eerdere 0i-D hoofdprintplaat revisies. Alle plug-in modules van de A1 printplaat worden direct op de A5 printplaat geïnstalleerd.
De SRAM-gegevens die van de A1 machine zijn geback-upt, worden zonder wijzigingen hersteld op de A5 printplaat.
Na herstel werkt de machine identiek.
V2: Na installatie van de A20B-8200-0849 toont de CNC bij het opstarten een "SR" alarm. Wat duidt dit aan?
SR-serie alarmen bij de eerste opstart na vervanging van de hoofdprintplaat duiden op SRAM-gegevensproblemen — ofwel het herstel was onvolledig, het back-upbestand is beschadigd, of het herstelproces is onderbroken. Probeer het SRAM-herstel opnieuw vanuit het opstartmenu.
Als het back-upbestand als goed wordt bevestigd en het herstel zonder fouten wordt voltooid, zou het SR-alarm moeten verdwijnen. Als er geen backup is gemaakt voordat de printplaat werd verwijderd, zullen de SRAM-inhoud fabrieksinstellingen zijn en moeten alle machinespecifieke parameters opnieuw worden ingevoerd.
V3: Het FSSB-alarm verschijnt onmiddellijk nadat de A20B-8200-0849 is geïnstalleerd, ook al zijn alle servo-versterkers ingeschakeld. Wat moet er eerst worden gecontroleerd?
De meest voorkomende oorzaak van FSSB-alarmen direct na een hoofdprintplaatvervanging is een verstoorde FSSB glasvezelkabel. Tijdens het hanteren van de printplaat kunnen de glasvezelkabels bij de COP10A connectoren op de hoofdprintplaat losgetrokken zijn of aan het glasvezeluiteinde vervuild zijn.
Inspecteer elke FSSB glasvezelverbinding op de hoofdprintplaat — controleer of elke verbinding volledig is ingestoken en vergrendeld. Reinig de glasvezeluiteinden met een droge pluisvrije doek als er vervuiling zichtbaar is.
V4: Kan de A20B-8200-0849 worden gebruikt in een 0i-F machine?
Nee. De 0i-D (A20B-8200 hoofdprintplaat familie) en de 0i-F (een andere hoofdprintplaat familie) zijn verschillende controllergeneraties met verschillende hardware-architecturen.
De A20B-8200-0849 is specifiek voor de 0i-D generatie. De 0i-F vereist zijn eigen hoofdprintplaat, die niet kruiscompatibel is met 0i-D hardware.
V5: Hoe verschilt de A5 hardware revisie van de A1 vanuit het perspectief van de reparatietechnicus?
Vanuit functioneel oogpunt is er geen verschil — de A5 draait dezelfde software en communiceert met dezelfde randapparatuur op dezelfde manier als de A1.
Vanuit fysiek oogpunt kunnen sommige connectorposities, componentplaatsingen of kleine lay-outdetails van de printplaat verschillen tussen revisies, dus installatiefoto's van de originele A1 printplaat mogen niet als enige referentie worden gebruikt voor de A5 installatie — raadpleeg de fysieke connectoren en hun labels op de A5 printplaat zelf.
Parameter- en datacompatibiliteit is volledig: er zijn geen aanpassingen aan machineparameters nodig bij het vervangen van een A1 door een A5.
