FANUC A20B-8201-0081 | Serie 0i-D Hoofdpcb — A20B-8201 Hoge-integratie CNC Master Board, FSSB Servo Interface, Japanse Oorsprong

Overzicht

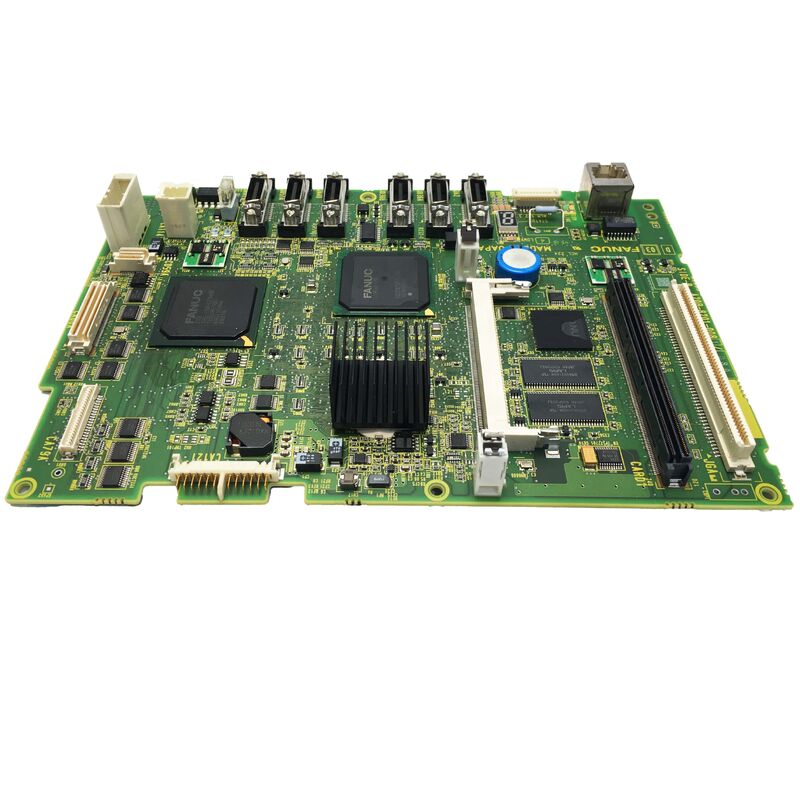

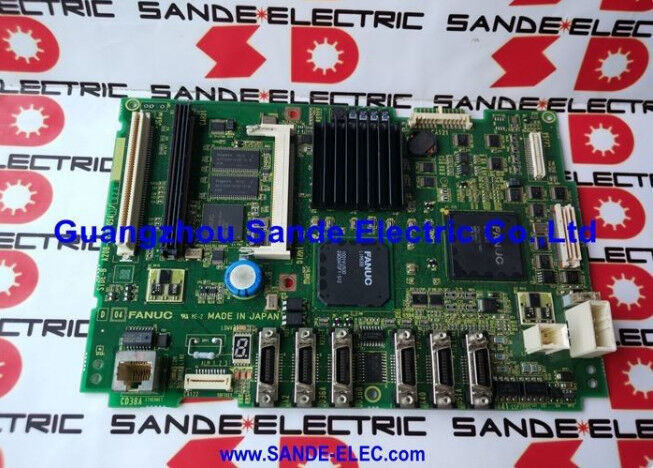

De FANUC A20B-8201-0081 is de hoofdprintplaat voor de FANUC Series 0i-D — de CNC-generatie die FANUC introduceerde om digitale servobesturing, snelle blokverwerking en verbeterde interpolatiemogelijkheden te bieden aan de middenklasse en compacte machinegereedschappenmarkt.

De 0i-D vertegenwoordigde een generatiestap ten opzichte van de 0i-C, met verbeteringen in FSSB servo-communicatiebandbreedte, snellere blokverwerking voor snelle matrijs- en malbewerking, betere spindelsynchronisatie en geïntegreerde veiligheidsfuncties in een controller die nog steeds was ontworpen om te passen in de ruimtebeperkingen van compacte CNC-draaibanken en bewerkingscentra.

De A20B-8201 bordfamilie weerspiegelt de evolutie van FANUC van een modulaire plug-in architectuur (gebruikt in Series 16/18 en eerdere) naar een ontwerp met hoge integratie.

Waar een eerdere generatie controller functies over vier of vijf afzonderlijke plug-in subborden kon verdelen, integreert de A20B-8201-0081 de kern-CPU, de FSSB servo-businterface, het seriële communicatiekanaal van de spindel, de operatorpaneelinterface en meerdere I/O-verbindingen op één bord — waardoor het aantal componenten, het aantal potentiële storingspunten en de fysieke ruimte die de elektronica van de controller inneemt, wordt verminderd.

De Series 0i-D wordt algemeen erkend als de bepalende CNC van de jaren 2010 voor fabrikanten van compacte machinegereedschappen — de combinatie van capaciteit, compactheid en kosteneffectiviteit maakte het de dominante keuze voor CNC-draaibanken en 3-assige bewerkingscentra in Azië en steeds meer in Europa en Noord-Amerika.

De geïnstalleerde basis van 0i-D machines is navenant groot, wat de aanhoudende vraag naar A20B-8201-0081 borden stimuleert naarmate geïnstalleerde machines ouder worden en onderhoud vereisen.

Belangrijkste Specificaties

De 0i-D Generatie — Wat Maakt Het Onderscheidend

De verbeteringen van de 0i-D ten opzichte van de 0i-C waren geconcentreerd in drie gebieden die het belangrijkst waren voor machinegereedschappenfabrikanten: servoprestaties, programmaverwerkingssnelheid en veiligheid.

FSSB servoprestaties: De FSSB servo-bus in de 0i-D werkt met een snellere communicatiecyclus dan de 0i-C — de servo-commando-verversingssnelheid is hoger, wat een strakkere positielusafsluiting en betere volggeprestaties bij hoge voedingssnelheden mogelijk maakt.

Voor machinegereedschappen die complexe contouren met hoge snelheden bewerken, betekent dit een gladdere oppervlakteafwerking en betere nauwkeurigheid bij de hoekovergangen waar de machine vertraagt en weer versnelt tussen bewegingen.

Programmaverwerking: De CPU van de 0i-D — toegankelijk via het A20B-8201-0081 bord — bereikt hogere blokverwerkingssnelheden dan zijn voorganger.

Dit is relevant voor snelle bewerkingsprogramma's met veel korte segmentbewegingen (typisch bij 3D-oppervlakteafwerking), waarbij de CNC duizenden blokken per minuut moet lezen, decoderen en uitvoeren zonder dat de as zonder geprogrammeerde bewegingen komt te zitten en tijdelijk stilstaat.

Een hogere blokverwerkingssnelheid maakt hogere voedingssnelheden op complexe contouren mogelijk zonder dit "uitdroging" probleem.

PMC en veiligheidsfuncties: De geïntegreerde PMC-processor van de 0i-D, die de ladderlogica van de machinegereedschappenfabrikant uitvoert via het hoofd-CPU-bord, omvat een verbeterde scantijd en meer beschikbare PMC-geheugen. Bovendien introduceerde FANUC veiligheidsfunctie-opties in de 0i-D generatie — snelheids- en positiebewakingsfuncties die veilige werking met gereduceerde snelheid mogelijk maken met open machineafscherming, zonder dat een volledig aparte veiligheids-PLC nodig is.

Het vervangen van de A20B-8201-0081 — Kritieke Voorbereidingsstappen

Vervanging van het hoofd-CPU-bord is de meest risicovolle onderhoudsprocedure in elk CNC-systeem, en de 0i-D is geen uitzondering.

De gevolgen van een ontoereikende back-up voordat u verdergaat, kunnen variëren van een middag parameterinvoer tot weken machineherkwalificatie — afhankelijk van welke gegevens verloren gingen en of er back-upkopieën bestonden.

Voordat de machine wordt uitgeschakeld voor bordvervanging, moeten de volgende gegevens worden geback-upt naar een extern medium (geheugenkaart, USB of RS-232C-verbinding, afhankelijk van wat de MDI-eenheid van de machine ondersteunt): alle CNC-parameters, alle onderdeelprogramma's opgeslagen in CNC-geheugen, het PMC-ladderprogramma en PMC-parameters, alle gereedschap-offset- en werkcoördinatengegevens, en eventuele aangepaste macroprogramma's of door de gebruiker gedefinieerde cycli.

De onderhoudshandleiding van de 0i-D bevat de exacte procedure voor elke datacategorie.

De SRAM-back-upbatterij in het 0i-D-systeem, die het CNC-geheugen levend houdt tijdens stroomuitval, moet worden gecontroleerd op resterende lading voordat de procedure wordt gestart.

Een batterij die bijna leeg is, kan gegevens verliezen, zelfs tijdens de korte stroomonderbreking die nodig is voor bordvervanging.

Na installatie van het A20B-8201-0081 vervangende bord moeten alle geback-upte gegevens in de juiste volgorde worden hersteld — eerst parameters (vóór enige asbeweging), dan PMC-gegevens, daarna programma's en offsets. De machine moet vervolgens terugkeren naar de thuispositie en worden geverifieerd op asnauwkeurigheid voordat deze weer in productie kan worden genomen.

Veelgestelde Vragen

V1: De CNC wordt ingeschakeld, maar stopt bij een systeemalarm en gaat niet verder dan het opstartscherm. Is dit een defect aan het hoofd-CPU-bord?

Een systeemalarm tijdens het opstarten kan uit verschillende bronnen komen — niet noodzakelijk het hoofd-CPU-bord. Controleer eerst de LED-diagnosedisplay op de voorkant van het hoofd-CPU-bord: de LED-array toont een code die aangeeft welk subsysteem zijn zelftest heeft gefaald tijdens het opstarten.

Veelvoorkomende oorzaken die geen borddefect zijn in dit stadium zijn: de SRAM-batterij is leeg (veroorzaakt een geheugencorruptie-alarm), de FROM-module heeft een checksum-fout, of de FSSB-communicatieverbinding met de servo-versterkers kon niet worden tot stand gebracht.

Sluit deze controles uit voordat u concludeert dat het bord zelf defect is. Als de LED-array een processor- of interne busalarm aangeeft, is het hoofd-CPU-bord het juiste vervangingsdoel.

V2: Kan de A20B-8201-0081 worden gebruikt om een Series 0i-C controller te upgraden?

Nee. De A20B-8201-0081 is specifiek ontworpen voor 0i-D hardwareplatforms — het chassis, de pinbezetting van de backplane-connector en ondersteunende hardware (voeding, askaarten, operatorpaneel) verschillen van de 0i-C generatie. De softwarearchitectuur is ook anders.

Deze twee generaties zijn niet kruiscompatibel op het niveau van het hoofd-CPU-bord.

V3: Welke gegevens worden opgeslagen op de vervangende A20B-8201-0081 wanneer deze nieuw of gereviseerd aankomt?

Een nieuw of gereviseerd bord wordt geleverd met ofwel leeg geheugen (wat volledige parameter- en programma-lading vereist) of met een generieke FANUC fabrieksstandaardconfiguratie. Geen van beide omstandigheden komt overeen met de specifieke configuratie van de machine.

Alle CNC-parameters, optieregistraties, PMC-ladder en programmagegevens moeten worden geladen vanuit de back-up die is gemaakt vóór het verwijderen van het bord.

Dit is verwacht en normaal — het cruciale punt is het hebben van een complete en actuele back-up voordat de procedure begint.

V4: De machine is een CNC-draaibank met C-as en aangedreven gereedschap. Ondersteunt de A20B-8201-0081 deze configuratie?

Ja. De 0i-D ondersteunt multi-as configuraties, waaronder C-as (spindel als een gecontroleerde CNC-as), Y-as op draaibanken en simultane multi-spindel configuraties, afhankelijk van de softwareopties die in het systeem zijn geregistreerd.

Deze opties worden gedefinieerd in de FROM-software die op het hoofd-CPU-bord is geïnstalleerd en in de FANUC-optieregistratie voor het systeem. Controleer of de softwareversie en optieregistratie van het vervangende bord overeenkomen met het originele systeem voordat u verdergaat.

Optieregistraties op FANUC-systemen zijn gekoppeld aan de hardwareconfiguratie en moeten opnieuw worden geregistreerd na vervanging van het hoofd-CPU-bord.

V5: Wat is het risico van het hanteren van de A20B-8201-0081 zonder de juiste ESD-voorzorgsmaatregelen?

Het bord bevat meerdere hoog-integratie CMOS-geïntegreerde schakelingen die gevoelig zijn voor elektrostatische ontlading.

ESD-schade is bijzonder verraderlijk omdat het vaak latente storingen veroorzaakt — het bord lijkt na installatie te werken, maar faalt voortijdig weken of maanden later vanwege verslechterde doorslagspanning van componenten die onder stress stonden, maar niet onmiddellijk werden vernietigd.

Hanteer het bord altijd met een geaarde polsband op een ESD-veilig werkoppervlak, waarbij het bord in de antistatische zak blijft totdat het moment van installatie. Het vervangende bord moet in de antistatische verpakking worden bewaard totdat het nodig is.
