A20B-8201-0088 Fanuc-printplaat A20B82010088 A2OB-82OI-OO88

FANUC A20B-8201-0088

Overzicht

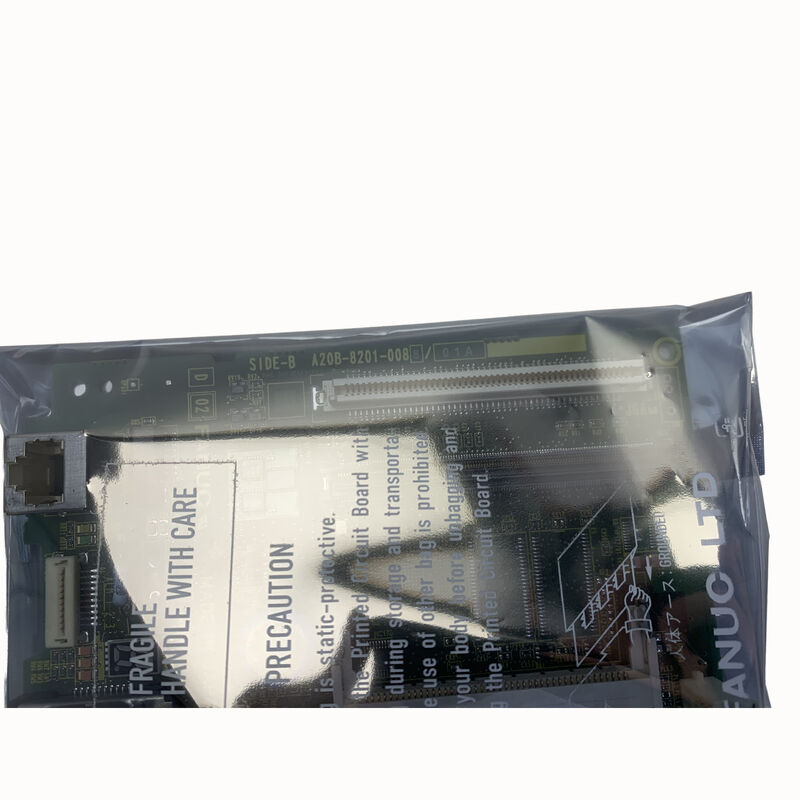

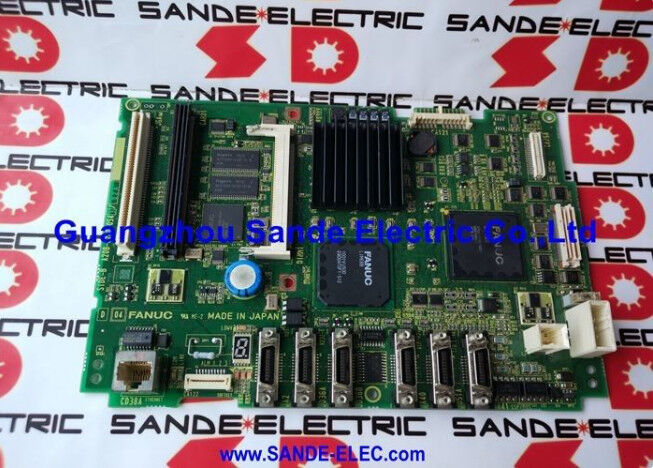

DeFANUC A20B-8201-0088is het belangrijkste PCB voor de FANUC-serie 0i-D Mate, een CNC-generatie die een fundamentele evolutie weerspiegelt in de manier waarop FANUC zijn controle-intelligentie verpakkt.

De benaming "Mate" heeft een echte technische betekenis: het identificeert de gestroomlijnde, kosteneffectief geoptimaliseerde variant van het 0i-D-platform, designed specifically for machine tool configurations that need the full reliability and motion control accuracy of FANUC's i-series CNC without the full axis count and option depth of the flagship 0i-D.

De A20B-8201-platenfamilie vertegenwoordigt de architectonische verschuiving van FANUC naar hoogintegratieplaten in de generatie i-serie.

Waar de A16B-3200-familie (hoofdboards voor de serie 16/18/0i-B) voor elk functioneel gebied veel afzonderlijke plug-in DIMM-modules aanvaardde,de A20B-8201-generatie integreert meer functies rechtstreeks op het bord.

Het hoofd PCB draagt het ingebouwde geheugen, de FSSB-vezel-optische servo bus interface, de spindle serie interface,De A20B-8201-0088 voor de 0i-D Mate vertegenwoordigt deze ontwerpfilosofie die wordt toegepast op de compacte Mate-controller..

FANUC's 0i-D-serie, die eind jaren 2000 werd gelanceerd en tot ver in de jaren 2010 in actieve productie bleef, bracht een generatie verbeteringen ten opzichte van de 0i-C: verbeterde blokverwerkingssnelheid,meer geavanceerde FSSB-servocommunicatie, verbeterde snelle snijprestaties (vooral voor de bewerking van matrices en vormen) en nieuwe veiligheidsfuncties.

De Mate-variant maakte deze mogelijkheden beschikbaar in een vorm die geschikt was voor het segment van de compacte machine­gereedschapsmachines met een groot volume.en gespecialiseerde markten voor machines, waar regelingen van de Mate-klasse in termen van wereldwijd geïnstalleerde eenheden altijd de overhand hebben gehad..

Belangrijkste specificaties

0i-D Mate vs. Full 0i-D  Verschil begrijpen bij onderhoud

De 0i-D Mate en de volledige 0i-D delen dezelfde CNC-generatie en veel van dezelfde software-mogelijkheden, maar de hardware-configuraties verschillen op manieren die van belang zijn voor het beheer van reserveonderdelen.

The main board for the full 0i-D (represented by boards like the A20B-8200-0841 and related variants) is a different physical board with different connector arrangements and different expansion capacity than the A20B-8201-0088 used in the Mate.

The A20B-8201 Mate board is physically smaller and carries fewer interface connectors than the full 0i-D main board — this is appropriate for the Mate's limited axis count (typically 2–3 controlled axes versus the full 0i-D's higher limit) and simplified I/O configuration.

Deze boards zijn niet uitwisselbaar; het installeren van een volledig 0i-D hoofdbord in het rack of paneelmontage van een Mate-controller is fysiek niet mogelijk zonder mechanische aanpassing,de softwareconfiguratie (optie-registraties), axelgetalgrens) moet toch overeenkomen met het origineel.

Bij het kopen van een vervangende A20B-8201-0088 moet u het onderdeelnummer nauwkeurig bevestigen andere A20B-8201-varianten (de -0081, -0083, -0212,en anderen) dienen verschillende 0i-D-configuraties en robotcontrollers en zullen niet als vervangers functioneren.

Wat op de A20B-8201-0088 staat en wat niet

Een veel voorkomende vraag tijdens de vervanging van het hoofdbord betreft gegevensbehoud.deelprogramma's, PMC-ladder, werktuigverschuivingen leeft in FROM- en SRAM-modules of in flashgeheugengebieden die soms zijn geïntegreerd in het hoofdbord of in afzonderlijke plug-in-kaarten,afhankelijk van de specifieke 0i-D Mate-hardwareconfiguratie.

Voordat u de A20B-8201-0088 vervangt, back-up alles: alle CNC-parameters via de I/O-functie, de PMC-ladder via de PMC-parameter-I/O-functie, alle deelprogramma's via de programmalijst I/O,en werkcoördinaten en verplaatsingsgegevens van gereedschappen via de verplaatsings-I/O.

De 0i-D Mate ondersteunt geheugenkaart (CF-kaart), USB-geheugen en RS-232C als I/O-media, afhankelijk van de geïnstalleerde opties.

Na vervanging moeten alle back-upgegevens opnieuw worden geladen en moet het systeem worden gecontroleerd op correcte asbeweging, spindelfunktie en PMC-I/O-operatie voordat de machine weer in productie gaat.

Wat het betekent voor het 0i-D Mate-systeem

Een van de belangrijkste veranderingen van eerdere FANUC CNC-generaties naar de 0i-D is het universele gebruik van FSSB (FANUC Serial Servo Bus) voor servoversterkercommunicatie.

Wanneer eerdere bedieningselementen analoge ±10V-signalen of PWM-commando's gebruikten om met servoversterkers te communiceren,de 0i-D maakt gebruik van een seriële bus met glasvezel een speciale hogesnelheidscommunicatieverbinding tussen het hoofdcluster en de servoversterkers, die positiecommando's, snelheidscommando's en feedbackgegevens in een synchroon digitaal formaat met een zeer lage latentie bevatten.

Op het A20B-8201-0088-bord is de FSSB-interface-circuits geïntegreerd de glasvezelconnectoren en de FSSB-communicatiecontrollerchips zijn ingebouwd in het hoofdbord,niet op een afzonderlijke asbesturingskaart zoals in eerdere generaties.

Dit betekent dat een fout met betrekking tot een FSSB die eerder geïsoleerd zou zijn geweest op een verwijderbare askaart, nu vereist dat het hoofdbord wordt gediagnosticeerd of vervangen als de FSSB-hardware zelf is uitgevallen.

Veelgestelde vragen

V1: Welke back-upprocedures zijn verplicht voordat de A20B-8201-0088 wordt vervangen?

Backup alle CNC-parameters (SRAM-gegevens), onderdeelprogramma's, PMC-ladder en offsettabellen op externe media voordat het bord wordt verwijderd.

Op de 0i-D Mate zijn deze toegankelijk via de menu's MDI → SYSTEM → INPUT/OUTPUT.

Als het bord zo is gebroken dat de CNC niet normaal kan opstarten, moeten de parameters worden opgehaald uit de meest recente externe back-up.

Facilities without a current backup face parameter re-entry from the machine's acceptance documentation — a time-consuming process that underscores the importance of maintaining scheduled parameter backups as part of routine maintenance.

V2: De CNC laat tijdens het opstarten een systeemalarm zien die het bereik van het normale bedieningsscherm verhindert. Kan het bord op basis van dit symptoom als defect worden bepaald?

Een opstart-alarm (PS-alarm, SV-alarm tijdens opstarten of weergave van een CNC-foutscherm zonder asbeweging) kan het gevolg zijn van een fout van het hoofdbord, een mislukte servoversterker,een corruptie van SRAM-gegevens, of een FSSB communicatieprobleem.

Voordat wordt geconcludeerd dat het hoofdbord is uitgevallen, wordt het diagnostische LED-array op het oppervlak van het bord gecontroleerd. Elke LED vertegenwoordigt de status van een bepaald subsysteem.en de combinatie van aan- en uitgeschakelde LED's tijdens een mislukte opstart geeft aan welk subsysteem niet is geïnitieerd.

De LED-diagnostische tabel is te vinden in de onderhoudshandleiding van de 0i-D Mate.Pas na de LED-diagnostiek en de bevestiging dat de stroomtoevoerspanningen correct zijn, moet de vervanging van het bord als volgende stap worden overwogen..

V3: Ondersteunt de 0i-D Mate Mate-versie dezelfde softwareopties als de volledige 0i-D?

De softwareoptieset die beschikbaar is op de 0i-D Mate is een onderverzameling van het volledige optiesmenu van de 0i-D.

Opties die meer dan de basisas van de Mate of hardwarebronnen vereisen zoals gelijktijdig bewerken met 5 assen, extra padregeling,of high-performance AI contour controle zijn niet beschikbaar op de Mate.

De opties die zijn geregistreerd op het bord A20B-8201-0088 (op het FROM-gebied van het bord of via het optiesysteem van FANUC) zijn specifiek voor de gekochte originele configuratie van de machine.

Een vervangingsbord moet ofwel dezelfde opties hebben geregistreerd, ofwel zo zijn geconfigureerd dat deze overeenkomen via het registratieproces van de optiesleutel van FANUC.

V4: Hoe mislukt de FSSB-verbinding en wat zijn de symptomen?

Een FSSB-fout op de 0i-D Mate komt meestal voor als servoasfouten die onmiddellijk bij opstarten verschijnen,voordat er een beweging van de as wordt geprobeerd, kunnen de servoversterkers geen communicatie met het hoofdbord maken.

De meest voorkomende oorzaken van een FSSB-storing zijn onder meer: fysieke schade aan de glasvezelkabel (gescheurd, gebogen of vervuild aan het aansluitpunt), een mislukte FSSB-ontvanger op het hoofdbord of de versterker,of een mislukte FSSB-communicatie-IC op het hoofdbord.

De vervanging van een FSSB-kabel is de eerste diagnostische stap. Deze kabels zijn verbruiksartikelen die apart kunnen worden gekocht.

Als de FSSB-communicatie niet wordt hersteld door de vervanging van de kabel, moet de FSSB-interface van het hoofdbord of de servoversterker verder worden onderzocht.

V5: Is de A20B-8201-0088 te repareren na een storing veroorzaakt door een stroomoverspanning?

Een stroomstorm die ernstig genoeg is om het hoofdbord te beschadigen, beschadigt meestal eerst de ingangsbeschermingscircuits (TVS-diodes, MOV's) en kan ook spanningsregulator-IC's of de FSSB-communicatiechips beschadigen.

Specialistische FANUC-reparatiecentra met toegang tot 0i-D-testplatforms kunnen vaak overspanningsbeschadigde boards repareren door de aangetaste beschermings- en communicatiecomponenten te vervangen.het bestuur weer volledig functioneel te maken.

De reparatiekosten ten opzichte van de kosten van een vervangende plaat zijn afhankelijk van de omvang van de schade.Terwijl planken met lokale beschadiging van beschermende componenten vaak met succes worden hersteld.
