FANUC A20B-9000-0380

Wat dit deel is

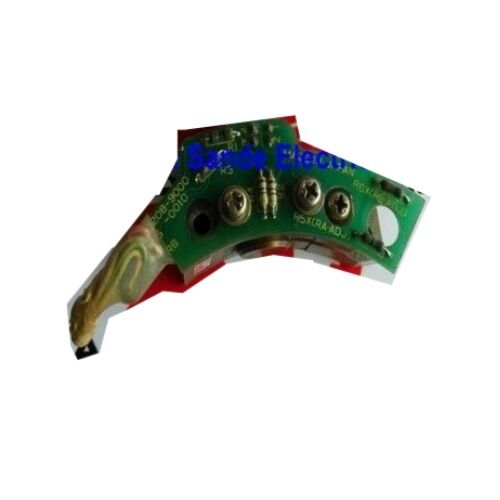

Loop de vloer van bijna elke werkplaats met FANUC-gecontroleerde apparatuur van de jaren 80 tot het begin van de jaren 2000, en je zult de A20B-9000 sensorseries tegenkomen die stil zijn,Ongelofelijk werk in de spindelmotor. deA20B-9000-0380is een spindelmotor-sensor en signaalconverter PCB een klein maar mechanisch kritisch bord dat in de motorbehuizing zit, leest de optische opvangsignalen die worden gegenereerd door de draaiende rotor,en zet die analoge sinusvormige golfvormen om in schone digitale vierkantgolfsignalen die het FANUC CNC-besturingssysteem daadwerkelijk kan gebruiken.

Als dit bord niet goed functioneert, heeft de bediening geen betrouwbaar beeld van wat de spindel doet.en stijf tikken, die volledig afhankelijk is van het weten van de exacte hoekpositie van de spindel te allen tijde, wordt onmogelijkDe machine kan nog steeds in een bepaalde degradatiemodus draaien, maar elke werking die afhankelijk is van een gecoördineerde spindel-voederbeweging, zal alarm slaan of schroot produceren.

Functie en signaalpad

De sensorassemblage in een FANUC AC spindelmotor werkt in twee fasen. De eerste fase is het optische opvangelement zelf ∙ een fotodetectorarray die een gecodeerde schijf of ring op de rotoracht leest,het genereren van analoge sinusoïdale uitgangen (sin/cos) wanneer de as draaitDeze analoge signalen bevatten positie- en snelheidsinformatie, maar kunnen niet rechtstreeks door de digitale CNC-controller worden gelezen.

De tweede fase is deA20B-9000-0380 signaalconverter PCBHet neemt de ruwe uitgang van de sin/cos-sensor, verwerkt deze via de ingebouwde circuits en produceert:

• Kwadratie-inkrementele pulsuitslag- A- en B-fase vierkantgolfsignalen waaruit de besturing zowel snelheid als rotatierichting berekent
• Referentiepuls nul (impuls van één omwenteling)- een markeringspuls die eenmaal per volledige omwenteling van de motoras wordt gegenereerd en ongeveer 120 microseconden duurt,die door de besturing wordt gebruikt om bij elke oriëntatie van de spindel een absolute hoekreferentie vast te stellen

Deze combinatie maakt spindeloriëntatie, C-asbesturing (op machines waar de spindel ook als positioneringsas fungeert) en stijve tapfuncties mogelijk op oude FANUC-systemen.

Deel Informatie in een oogopslag

De A20B-9000-serie in context

De A20B-9000-serie omvat verschillende varianten van spindelsensorboards die er oppervlakkig vergelijkbaar uitzien, maar niet uitwisselbaar zijn.De -0300 en -0380 worden door FANUC-specialisten vaak samen genoemd en vervullen vergelijkbare functies in verschillende generaties spindelmotoren.. Andere varianten van dezelfde familie, met inbegrip van de -0120, -0180 en -0500, hebben verschillende motorframe- en connectorconfiguraties,of herziene schakelingen die op verschillende momenten in de geschiedenis van de spindelmotorproductie van FANUC zijn ingevoerd.

Het vervangen van de verkeerde A20B-9000 variant zal het bord verhinderen om de fysieke connector van de motor te bevestigen, of het vervangen van de verkeerde A20B-9000 variant zal voorkomen dat het bord de fysieke connector van de motor past, of het vervangen van de verkeerde A20B-9000 variant zal voorkomen dat het bord de fysieke connector van de motor past, of het vervangen van de verkeerde A20B-9000 variant zal voorkomen dat het bord de fysieke connector van de motor past, of het vervangen van de verkeerde A20B-9000 variant zal voorkomen dat het bord de fysieke connector van de motor zal vervangen.het produceren van onjuiste polsgetallen die positiefouten veroorzaken, of laat de CNC onmiddellijk alarm slaan wanneer de spindel wordt ingeschakeld.altijd het onderdeelnummer kruisverwijzen op het motorenummerplaatje of het originele sensorbordetiket in plaats van alleen op de motorframe-grootte te vertrouwen.

Wanneer dit bord faalt ∙ Symptomen om te weten

De A20B-9000-0380 is een passief PCB zonder actieve koeling en geen bewegende onderdelen, dus het heeft de neiging om veel andere componenten in het spindelsysteem te overleven.de meest voorkomende oorzaken zijn verontreiniging door oliedont in de motorbehuizing, trillingsgeïnduceerde lasgewrichtsvermoeidheid of leeftijdsgerelateerde afbraak van de optische componenten aan de pick-upzijde.

Typische CNC-alarmen die verband houden met een storing van de encoderplaat op FANUC-systemen zijn:

• SP9001 / SP9002¢ Spindelmotor snelheidsfeedbackfout
• SP9003¢ Afwijking van het spindelpositiecodersignaal
• 434 / 435¢ Ontkoppeling van de spindelsensor of signaalverlies (alarmnummer varieert per CNC-generatie)

Voordat het A20B-9000-0380-bord zelf wordt veroordeeld, is het de moeite waard de aansluiting tussen het bord en de motorfeedbackkabel te controleren,omdat de 12-pin interface een bekend zwak punt is op machines met hoge trillingen of zelden onderhoudEen losse of gecorrodieerde pin zal dezelfde symptomen veroorzaken als een kapotte PCB.

Aankoop- en reparatieoverwegingen

FANUC produceert de A20B-9000-0380 niet langer als nieuw geproduceerd product.Echte originele eenheden worden vaak omschreven als OEM Japan-voorraad en circuleren op de markt van industriële overschotten en CNC-onderdelen.. Bevestig bij de leverancier vóór aankoop dat:

1. De eenheid is elektrisch getest (niet alleen visueel geïnspecteerd)
2. De 12-pin connector en alle door-gat soldeer verbindingen zijn intact
3. Het optische opvangoppervlak is schoon en vrij van verontreiniging

Voor machines waarvoor de kosten van stilstandstijd hoog zijn, bieden sommige CNC-servicebedrijven reparaties op bordniveau aan op componenten van de A20B-9000-serie,de herstelling van de voertuigen in bedrijfskundige staat tegen aanzienlijk lagere kosten dan de aankoop van een vervanging uit overtollige voorradenDit is de moeite waard om te onderzoeken als het optische opvangelement zelf nog intact is en de storing beperkt is tot de signaalconversie.

Veelgestelde vragen

V1: Welke spindelmotoren van FANUC gebruiken de encoderplaat A20B-9000-0380?

De A20B-9000-0380 is ontworpen voor de eerste generatie FANUC AC-spindelmotoren die een interne optische opnamesensor met een 12-pin-feedbackinterface gebruiken.Het wordt vaak gekoppeld aan de A20B-9000-0300 in onderdelenlijstenOmdat FANUC geen uitgebreide kruisverwijzingstabel in het publieke domein publiceert,De meest betrouwbare manier om de compatibiliteit te bevestigen is om het onderdeelnummer dat op het bestaande sensorbord in uw motor is afgedrukt, te vergelijken met het vervangende apparaat voordat u het kooptIndien de motor eerder is gerepareerd of opnieuw is vervaardigd, kan het zijn dat het oorspronkelijke nummer van het onderdeel van het bord al is gewijzigd.

V2: Kan het A20B-9000-0380 vervangen worden door een andere A20B-9000-variant als het exacte onderdeel niet beschikbaar is?

De A20B-9000-serie omvat meerdere spindelsensorvarianten die verschillen in connectorspin-out, pulsautoutput en circuitontwerp.Een fysiek vergelijkbaar bord met een ander achtervoegsel kan niet dezelfde pulsfrequentie produceren of zich aansluiten op dezelfde 12-pin-interface, wat leidt tot snelheidsberekeningsfouten of onmiddellijke alarmmomenten op de CNC. Als het precieze achtervoegsel -0380 niet beschikbaar is,een door FANUC gekwalificeerde service-technicus of een ervaren CNC-specialist voor onderdelen dient de motorspecificaties te controleren voordat er wordt geprobeerd een kruissubstitutie uit te voeren.

V3: Met welke generaties CNC-besturing is dit bord compatibel?

The A20B-9000-0380 was produced to work with FANUC CNC systems that accept the spindle sensor feedback format used by early-generation FANUC AC spindle motors — covering systems such as the FANUC Series 0De machines die deze besturing met compatibele spindelmotoren uitvoeren, zijn de primaire toepassing.Later verhuisden FANUC-spindelsystemen naar verschillende encodertechnologieën (zoals de αi- en βi-sensorfamilies)De A20B-9000-0380 is niet van toepassing op deze generaties motoren.

V4: Is dit bord hetzelfde als de spindelpositiecoder (A860-serie pulsecoder)?

De A20B-9000-0380 is een sensorsignaalconverterbord gemonteerd in de spindelmotorbehuizing.omzetting van de interne optische opname-uitgang in digitale feedbacksignalenDe A860-positiekoders (zoals de A860-0309 of A860-0382-families) zijn externe sensoren die gewoonlijk op de spindel neus of via een mechanische koppeling worden gemonteerd.met een vermogen van meer dan 10 W,Op veel machines bestaan beide soorten feedback tegelijkertijd ̇ de interne motor sensor behandelt de snelheidsregeling terwijl de externe positiekodeerder de hoekpositiëring behandelt.

V5: Hoe moet de A20B-9000-0380 worden behandeld en opgeslagen om schade te voorkomen voordat deze wordt geïnstalleerd?

Net als alle precision FANUC-encoder-PCB's, moet de A20B-9000-0380 worden behandeld met standaard ESD-voorzorgsmaatregelen ¢ geaard polsband en antistatische verpakking.Het optische opvangoppervlak (indien blootgesteld) moet volledig vrij zijn van vingerafdrukken.De optische weg wordt door een dunne verontreinigingsfolie verontreinigd, waardoor de kwaliteit van het signaal afneemt en onder trillingen intermitterende alarmen kunnen ontstaan.Langdurige opslag dient in een verzegelde antistatische zak in een drogeVoor de installatie moet de 12-pinnige aansluiting worden gecontroleerd op vervormde of naar achteren gedrukte pinnen.Als verbindingsbeschadiging tijdens de verzending is de meest voorkomende oorzaak van problemen met gebruikte platen afkomstig van overtollige leveranciers.
