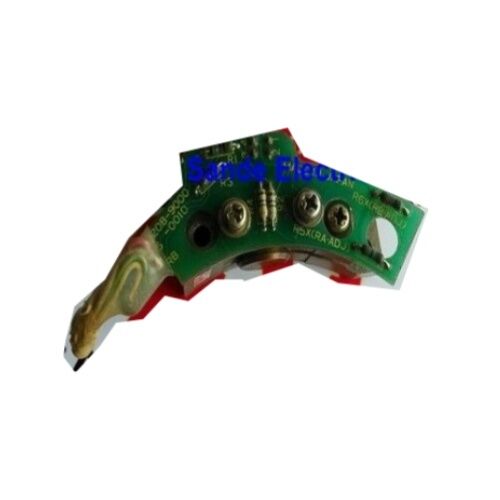

FANUC A20B-9000-0500 Encoder Spindelmotor Encoder Board voor FANUC CNC-systemen

Wat is dit onderdeel en waarom het belangrijk is

DeA20B-9000-0500is een FANUC spindelmotor encoder board, onderdeel van de A20B-9000 serie van feedback sensoren gebruikt in FANUC CNC bewerking systemen.met een vermogen van meer dan 10 WHet meet continu de rotatiepositie en -snelheid.die gegevens terugvoeren naar de spindelversterker en CNC-besturing zodat het systeem precies kan regelen hoe snel de spindel draait en.

Het laatste punt verdient wat nadruk. Spindelbesturing gaat niet alleen over het bereiken van een doel RPM. Operaties zoals stijf tikken, draad snijden,en spindle oriëntatie allemaal vereisen dat de CNC om de precieze hoekpositie van de spindle as te weten op elk momentZonder een functionerende encoder keert de spindel op zijn best terug naar open-loop gedrag.de CNC genereert een spindel feedback alarm en weigert om het programma helemaal uit te voeren.

De A20B-9000-0500 is ook gekruisverwezen alsA20B90000500in sommige onderdelencatalogi beide benamingen verwijzen naar hetzelfde onderdeel.

De A20B-9000 Encoder-serie in context

FANUC maakt gebruik van een gestructureerd nummeringssysteem voor de onderdelen van zijn spindelcodeers.De A20B-9000-serie omvat een familie spindelmotorencoderboards die zijn ontworpen voor integratie in FANUC AC spindelmotorenElke variant binnen de serie

Deze encoderplaten verschillen van de pulscodeurs van de A860-serie die worden gebruikt op FANUC-servovovoeraxels.De A20B-9000-boards zijn speciaal ontworpen voor de hogere snelheid, hogere vermogensaansprakelijkheid van spindelmotoren ­machines die continue snijwerkzaamheden uitvoeren met duizenden toerental per minuut,vaak met koelings- en trillingsomstandigheden die een servo-as-encoder nooit zou tegenkomen.

Om te begrijpen welke variant voor een bepaalde machine juist is, moet de codeerder worden afgestemd op het specifieke motormodel.Het gebruik van de verkeerde encoder binnen dezelfde fysieke vormfactor kan leiden tot een verkeerde telling, foutieve snelheidsgegevens of alarmsignalen, zelfs als de eenheid normaal aanzet.

Technische rol in de spindelbeheerslus

Wanneer een machinebeheerder een S-commando geeft, bijvoorbeeld S3000 M03 de volgorde van gebeurtenissen die volgt is ingewikkelder dan het lijkt.de spindel begint te versnellen, en het encoderbord begint onmiddellijk feedbackpulsen te genereren die evenredig zijn met de werkelijke asrotatie.De versterker vergelijkt die pulsen met de opgedragen snelheid en past zijn output continu aan om het gat te dichten.

Bij steady-state houdt de encoder de lus gesloten: elke afwijking van de streefomwentelingen veroorzaakt door snijlastvariaties, thermische effecten of voedingsfluctuaties wordt in realtime gedetecteerd en gecorrigeerd.Dit is wat FANUC spindel aandrijvingen hun karakteristieke snelheidsstabiliteit onder verschillende chip belastingen geeft de encoder is het updaten van de versterker controle berekening continu door de snit.

Voor bewerkingen waarbij positiebeheersing vereist is, is het meest gebruikelijk om stijf te tikken.wat is wat het mogelijk maakt om spindle rotatie te synchroniseren met Z-as voeding om nauwkeurige draad pitch te produceren, zelfs bij lichte snelheidsverschillen tijdens de tikcyclus.

Fysieke kenmerken en plaats van installatie

De A20B-9000-0500 encoder board is ontworpen om te worden gemonteerd op de achterkant van de spindelmotor, meestal onder de koelmotor.de ventilator wordt aan de achterkant van het motorframe gemonteerd, en de encoder bevindt zich tussen de ventilatorbehuizing en de motor-eindbel, bevestigd aan de motorasverlenging.

Fysiek bestaat het apparaat uit een detectie-PCB (het statorelement) en een rotor schijf of doel dat wordt gemonteerd op de spinneas.De PCB detecteert de rotatie van het doel en genereert het feedbacksignaalOmdat de rotor mechanisch aan de as is gekoppeld,de encoderplaat moet tijdens de installatie zorgvuldig worden uitgelijnd. Zelfs een lichte excentriciteit in de rotormontage kan geluid veroorzaken in het feedbacksignaal, die zich manifesteert als jagen, trillingen of intermitterende snelheidsverstoringen tijdens het gebruik.

De uitgang van de encoder wordt verbonden met de spindelversterker, meestal via de JY2 of gelijkwaardige terminal, met behulp van een speciale afgeschermde kabel.Kabel integriteit is een veel voorkomende bron van encoder-gerelateerde fouten die niet betrekking hebben op de encoder bord zelf; dit is de moeite waard om te controleren voordat u het bestuur veroordeelt tijdens het oplossen van problemen.

Veel voorkomende tekortkomingen die wijzen op dit onderdeel

Als de spindelkodeerfout op verschillende manieren herkenbaar is, bespaart de kennis van deze patronen diagnostische tijd en voorkomt het vervangen van onnodige onderdelen.

Spindel-feedback-alarm bij aansturing of tijdens versnelling.Op FANUC 0i, 16i, 18i en soortgelijke bedieningselementen zal het alarmnummer verwijzen naar afwijking van de spindel, ontkoppeling van de encoder of afwijking van het feedbacksignaal.

Spindel jaagt of oscilleert met constante snelheid.Als de motor ongeveer de juiste toerental bereikt, maar dan stijgt en ritmisch herstelt, genereert de encoder een luidruchtig of intermitterend signaal in plaats van volledig te falen.Dit kan worden veroorzaakt door een beschadigde rotor schijf, losse montage-hardware waardoor de rotor kan wankelen, of beschadiging van de sensorelementen op het PCB zelf.

Rigid taping veroorzaakt onnauwkeurige toonhoogte of gescheurde draden.Positieafhankelijke bewerkingen zijn gevoelig voor zelfs kleine tellingsfouten in de encoder.Systematische toonhoogtefouten in getapte gaten waar de draad consequent over- of onder-toonhoogte kan wijzen op encoder slijtage die nog geen hard alarm heeft gegenereerd.

Geen spindel feedback, spindel loopt in open lus of helemaal niet.Een volledige storing van het encoderbord zorgt er doorgaans voor dat de CNC spindelopdrachten weigert en onmiddellijk een alarm weergeeft.

Voor het vervangen van het encoderbord, controleer altijd de encoderkabel en connector. koelmiddel binnendringen in de connector, kabel beschadiging in de buurt van de motor einde,en gecorrodieerde pinnen veroorzaken symptomen die identiek zijn aan het falen van het bord voor een fractie van de vervangingskosten.

Overwegingen met betrekking tot de bron

De A20B-9000-0500 is een originele FANUC-component.en gebruikte geteste eenheden is grotendeels een risicobeheersingsbesluit.

Nieuwe OEM-voorraad, indien beschikbaar, biedt de hoogste mate van vertrouwen in de levensduur van de machines maar FANUC-codeerplaten van oudere generaties machines zijn niet altijd gemakkelijk verkrijgbaar via standaardkanalen,en wanneer ze zijnDe hernieuwde eenheden van gerenommeerde CNC-componenten specialisten die testen op live spindle drive test apparatuur voor verzending bieden een praktisch alternatief.Het belangrijkste criterium is of de leverancier tests onder dynamische belasting, niet alleen aansturing continuïteit.

Ongeacht de geschiedenis van de eenheid zijn een goede installatie en controle van de kabels even belangrijk als de kwaliteit van het onderdeel zelf.Veel "encoder vervanging" situaties op te lossen op de kabel of connector fase zonder enige bord-niveau werk vereist.

Vaak gestelde vragen

V1: Wat is het verschil tussen de A20B-9000-0500 en andere encoderboards van de A20B-9000-serie zoals de A20B-9000-0380 of A20B-9000-0300?

Elke variant van de A20B-9000-serie is afgestemd op een specifiek FANUC-spindelmotormodel of -generatie.) identificeert de specifieke ontwerpherziening en het motortype waarvoor deze is gekalibreerd.Ze delen een gemeenschappelijk fysiek concept encoder PCB gemonteerd aan de achterkant van de spindelmotor maar verschillen in sensing geometrie, pulsuitgang en elektrische interface.Gebruik van de verkeerde variant op een motor zal resulteren in onjuiste snelheidsmetingen, spindel alarmen, of stille tellingsfouten.Bevestig altijd het onderdeelnummer op het motorenummerplaatje of de onderdelenlijst van de machine in plaats van te veronderstellen dat fysieke montage functioneel compatibiliteit betekent.

V2: Kan dit encoderbord worden gerepareerd of moet het direct worden vervangen?

Reparatie op onderdeelniveau is technisch mogelijk en wordt uitgevoerd door gespecialiseerde CNC-reparatiebedrijven met de juiste apparatuur.Het detecterende PCB kan storingen ondervinden in het optische of magnetische detectiecircuit, de signaalconditioneercomponenten of de uitgangsstadium van de stuurmachine, die in beginsel allemaal te repareren zijn.de mechanische precisie van de rotor-stator relatie is net zo belangrijk als de elektronica, dus bij elke reparatie moet ook worden nagegaan of de montageapparatuur en de rotorstand binnen de toleranties liggen.een subtiele telfout veroorzaakt echte kwaliteitsproblemen in de onderdelen die de machine produceertDe test na de reparatie moet een dynamische verificatie omvatten bij werkelijke bedrijfsomstandigheden, en niet alleen een statische test op de testbank.

Vraag 3: De machine geeft een spindel encoder alarm. Hoe kan ik bevestigen dat het de encoder board en niet de kabel?

Sluit de encoderkabel af aan het spindelversterkerende eind en controleer de verbindingspijnen op corrosie, gebogen contacten of koelmiddelresidu.Controleer vervolgens de continuïteit van de kabel tussen de versterker connector en de encoder connector bij de motorAls de kabel uitvalt en het alarm blijft bestaan met een bekende goede vervangingskabel, wordt het gebruik van een andere kabel als alternatief gebruikt.Dan is het encoderbord zelf de meest waarschijnlijke fout.Op sommige FANUC-besturingselementen toont de diagnostische pagina ruwe encoderfeedbackgegevens; als deze gegevens ontbreken of onregelmatig zijn met een goede aangesloten kabel, is het bijna zeker dat de encoderplaat is uitgevallen.

V4: Is de A20B-9000-0500 compatibel met zowel de FANUC 0-serie als de nieuwere 16i/18i/0i-serie?

De compatibiliteit wordt bepaald door de in gebruik zijnde spindelmotor en spindelversterker, niet rechtstreeks door de CNC-besturingsreeks.Het encoderbord verbindt zich met de spindelversterker, indien de versterker onveranderd is en de motor onveranderdHet vervangen van een kapotte A20B-9000-0500 door een identieke unit herstelt de normale functie, ongeacht welke generatie CNC-besturing stroomopwaarts zit.De vraag naar de verenigbaarheid ontstaat wanneer een machine opnieuw is bediend of wanneer een spindelversterker is vervangen door een eenheid van een andere generatie, moeten de encoderinterface-eisen van de nieuwe versterker worden gecontroleerd aan de hand van de voorschriften van A20B-9000-0500.

V5: Hoe moet de A20B-9000-0500 worden opgeslagen als deze niet onmiddellijk kan worden geïnstalleerd?

Bewaar het apparaat in de oorspronkelijke antistatische verpakking of gelijkwaardige ESD-beschermingsverpakking, in een schone, droge omgeving met een stabiele temperatuur, ver van direct zonlicht, vochtigheid,en bronnen van trillingenHet detecterende PCB bevat componenten die gevoelig zijn voor elektrostatische ontlading en het rotorelement (indien als onderdeel) kan worden beschadigd door schokken die de behuizing niet zichtbaar zouden markeren.Vermijd het opslaan van het apparaat in de buurt van sterke magnetische veldenDe meeste CNC-componenten specialisten raden de installatie aan binnen 12-18 maanden na verwijdering uit de opslag voor een optimale betrouwbaarheid;eenheden die na deze periode zijn opgeslagen, moeten vóór installatie op een productiemachine functioneel worden getest.

Het A20B-9000-0500-encoderbord moet worden afgestemd op het juiste FANUC-spindelmotormodel.De vervanging van de encoder moet worden uitgevoerd met de machine volledig uitgesloten en de spindelmotor gekoeld tot omgevingstemperatuur..
