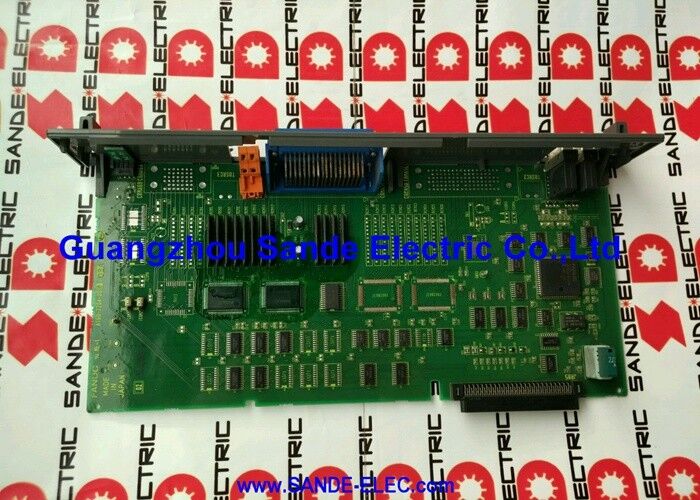

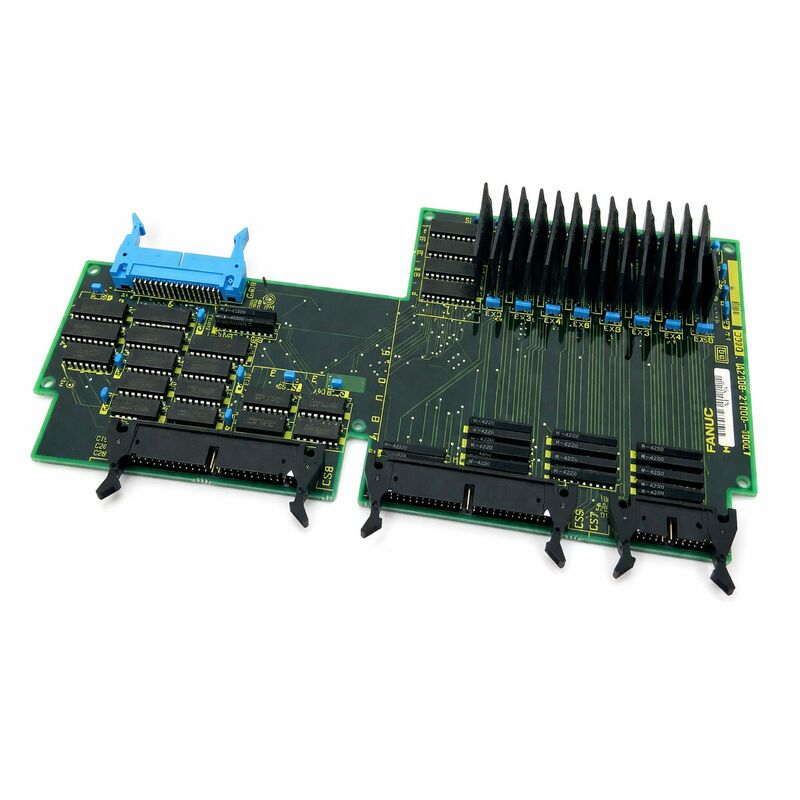

FANUC A20B-9001-0480 ∙ 52/40 Sink Type Sub I/O PCB ∙ Piggyback I/O Uitbreiding voor FANUC Serie 16/18 CNC, Vergroot DI/DO Capaciteit, Industrieel Onderdeel

Overzicht

DeFANUC A20B-9001-0480heeft een zeer specifieke en praktische rol in de I/O-architectuur van de FANUC-serie 16/18 CNC:het geeft een machine meer signaalverbindingen zonder dat er een aparte I/O-kaart of een tweede controller nodig is.

Het sub-I/O-bord draait rechtstreeks op een bestaand primair I/O-bord en deelt de busverbinding van het primaire bord met de CNC terwijl het zijn eigen signaalterminals toevoegt.

Het resultaat is een compacte,kosteneffectieve I/O-uitbreiding die machine-toolfabrikanten inbouwden wanneer de capaciteit van een enkel primair I/O-bord onvoldoende was voor het volledige aanbod van ingangen en uitgangen van een machine.

Om te begrijpen waarom I/O-uitbreiding soms noodzakelijk is, is het noodzakelijk te weten hoe machine-tool-I/O wordt verdeeld.

The PMC (Programmable Machine Controller) in a FANUC CNC executes the machine-specific ladder logic that controls every machine function except the actual axis and spindle motion — ATC tool selection and clamping, palletwisseling, aan/uit koelmiddel, chipconveyor, deurvergrendeling, smeersysteem, werkstukklemmen, staalvervanging, vaste rustplaatsen, hydraulische klepbewerking,en talloze andere functies.

Elk van deze functies genereert en verbruikt I/O-signalen: een deur heeft een open grens en een gesloten grens (2 ingangen),een hydraulische klem heeft een magnetisch commando (1 uitgang) en bevestigde/ongeklemde grensschakelaars (2 ingangen), kan een gereedschapsmagazin een signaal hebben voor elke positiesensor van het magazijn (tot wel 60+ ingangen op grote magazijnen).Voeg deze toe aan een volledig uitgerust bewerkingscentrum en het totale aantal I/O-gegevens overschrijdt gemakkelijk wat een enkel 104/80-bord biedt.

Belangrijkste specificaties

De uitslag van het wasbaktype Wat het betekent voor de bedrading van machines

"Sinktype" in de I/O-terminologie van FANUC betekent dat de uitgangstransistors de uitgangsterminal naar beneden trekken naar de 0V common rail wanneer deze actief is (logie 1).

Het externe apparaat – een magnetoventil, een relaisspiraal, een indicatorlamp – is verbonden tussen de positieve voedingsrail (+24VDC) en de uitgangsterminal.stroomstromen van +24V door het apparaat en naar de uitgangsterminal, waarbij de transistor het naar 0V doorgeeft.

Deze topologie wordt veel gebruikt in Aziatische CNC-machines en Japanse industriële apparatuur.en proeflichten die zijn ontworpen voor FANUC-compatibele systemen, zonder aanvullende onderdelen tussen 24VDC en de gootstoot van de gootsteen aansluiten.

Het bedradingsdiagram van de machine voor de specifieke werktuigmachine toont aan welke uitgangsadressen overeenkomen met welke fysieke uitgangsterminals op de aansluitingen van de I/O-kaart.en welke externe apparaten aan elke terminal zijn aangesloten.

The A20B-9001-0480's 40 sink outputs follow the same electrical characteristics as the primary I/O board's outputs — designed for the 24VDC machine tool control voltage standard and capable of handling the inductive loads (solenoid valve coils, relais spoelen) die standaard zijn in elektrische machinesystemen.

Installatiepositie en relatie met het primaire I/O-bord

In het CNC-rack van de FANUC-serie 16/18 neemt de primaire I/O-kaart een aangewezen ruimte in.

Het sub-I/O-bord A20B-9001-0480 wordt rechtstreeks met het primaire bord verbonden via een speciale uitbreidingsconnector.met behulp van dat bord rack verbinding om te communiceren met CNC's PMC.

The PMC ladder programme accesses the sub I/O board's inputs and outputs through specific G-address (outputs from PMC) and F-address (inputs to PMC) ranges that are assigned to the sub board's signals in the I/O board's address mapping.

The machine tool builder defines this address mapping in the PMC parameters when the machine is built — the A20B-9001-0480's signals appear to the PMC ladder as additional DI/DO addresses beyond those of the primary board.

Bij vervanging van de A20B-9001-0480 is de fysieke installatie van het vervangingsbord het omgekeerde van het bovenstaande: verbind het met de uitbreidingsconnector van het primaire bord,het mechanisch bevestigen (het bord is meestal bevestigd aan de bracket of standoffs van het primaire bord), de I/O-bedrading opnieuw aansluiten op de eindbanden of connectoren van het subbord en de werking van het PMC-I/O-adres verifiëren door de signalen op het PMC-diagnosescherm te controleren.

PMC-diagnostisch scherm

Wanneer een signaal dat afkomstig is van de A20B-9001-0480 wordt vermoed dat er een storing ontstaat ∙ een machinefunctie die niet reageert op een commando,een invoer die de fysieke sensortoestand niet weerspiegelt .

Toegankelijk via het MDI-paneel, het diagnostisch scherm toont de real-time status van elk PMC-adres,met inbegrip van de G-adressen (gecommandeerde uitgangen) en F-adressen (ontvangen ingangen) die overeenkomen met de signalen van het subbord.

Als een opgedragen uitgang actief is (G-address bit = 1), maar de fysieke uitgangsterminal bij meting met een multimeter geen 24V vertoont, is de fout of in de uitgangstransistor op het subbord,in de bedrading van de terminal naar het apparaat, of in het apparaat zelf.

Als een ingangsadres (F-address bit) de fysieke sensortoestand niet weerspiegelt (sensor geactiveerd maar bit = 0, of sensor inactief maar bit = 1), is de fout in het ingangscircuit op het subbord,de ingangsbedrading, of de sensor.

Deze systematische aanpak voor het traceren van het signaal kan snel bepalen of de A20B-9001-0480 zelf is uitgevallen of dat de fout ligt bij de externe bedrading en de daaraan verbonden apparaten.

Veelgestelde vragen

V1: Is de A20B-9001-0480 altijd aanwezig of is deze een optionele toevoeging aan het I/O-systeem van de serie 16/18?

Het is een optionele toevoeging: het primaire I/O-bord werkt onafhankelijk.en de A20B-9001-0480 wordt alleen geïnstalleerd wanneer de fabrikant van de werktuigmachine heeft vastgesteld dat de 104/80 DI/DO-capaciteit van het primaire bord onvoldoende is voor de I/O-eisen van de machine..

Bij sommige machines van de serie 16/18 is het subbord van de fabriek geïnstalleerd; bij anderen niet.

Of de subplaat in een bepaalde machine aanwezig is, wordt bevestigd door de I/O-plaat fysiek te inspecteren of door naar de elektrische documentatie van de machine te verwijzen.

Een machine die draait zonder zijn subbord geïnstalleerd, wanneer de PMC-ladder verwacht dat deze alarmen of onjuist I/O-gedrag zal vertonen voor alle aan het subbord toegewezen adressen.

V2: Na vervanging van de A20B-9001-0480 werken nog steeds enkele functies van de machine niet.

Controleer of het vervangingsbord correct is geplaatst en is aangesloten op de uitbreidingsconnector van de primaire I/O-kaart. Een gedeeltelijke verbinding zorgt ervoor dat sommige signalen werken en andere falen.Controleer dan alle bedrading herverbindingen op de sub board I / O terminals.

Gebruik het PMC-diagnosescherm om te bevestigen welke specifieke invoer- en uitvoeradressen onjuiste toestanden weergeven, en volg vervolgens die specifieke signalen via de bedrading van de terminal naar het apparaat.

Een systematische adres-per-adrescontrole in vergelijking met de I/O-lijst van de machine (normaal gesproken in de elektrische documentatie van de machine) bevestigt of het probleem intern of extern is.

V3: Kan de A20B-9001-0480 worden gebruikt met FANUC-series 0 of 21 CNC-systemen?

De A20B-9001-0480 is gespecificeerd voor FANUC-series 16/18 CNC-systemen.0i) hangt af van de vraag of de primaire I/O-boards van die systemen dezelfde uitbreidingsconnector hebben en of de PMC-adres mapping compatibel is. Veronderstel geen compatibiliteit tussen verschillende generaties ¥ bevestig het met de hardware documentatie van de specifieke machine en de hardware handleiding van de CNC generatie voordat u bestelt of installeert.

V4: Het sub-I/O-bord heeft "sink type" uitgangen. Kunnen bron-type (PNP) apparaten worden aangesloten op deze uitgangen?

De in punt 3A001.c. bedoelde "technische apparatuur" is bestemd voor de productie van elektrische apparatuur voor de onderhoudsinstallatie van elektrische apparatuur.Sensoren van het brontype (PNP) of andere apparaten van het brontype kunnen geen rechtstreekse vervanging of aansluiting op uitgangsterminals van het gootsteentype verlenen zonder een relais- of interfacecircuit..

Bij het aansluiten van veldtoestellen moet worden gecontroleerd of de bedradingstopologie van het apparaat (belasting verbonden met +V of belasting verbonden met 0V) overeenkomt met het uitgangstype (afvoer of bron).

Voor invoerkanalen gelden vergelijkbare overwegingen ‡ de invoercircuits van de A20B-9001-0480 zijn ontworpen voor specifieke invoersignaalspanning en -topologie zoals gedocumenteerd in de aansluithandleiding van de serie 16/18.

V5: Zijn er CNC-gegevens opgeslagen in de A20B-9001-0480, die vóór vervanging moeten worden back-up gemaakt?

De A20B-9001-0480 is een puur elektrisch signaal interfaceplatform. Het bevat I/O-transistors, optocouplers, signaalconditioneringscircuits en de fysieke connectoren voor veldbedrading.maar slaat geen machineparameters op, PMC-ladderprogramma's of configuratiegegevens.

Alle PMC-gegevens bevinden zich in de FROM/SRAM-geheugenmodules van de CNC-controller, niet beïnvloed door vervanging van het I/O-bord.
