A660-2005-T505 Fanuc servomotorkabel A6602005T505 A66O-2OO5-T5O5

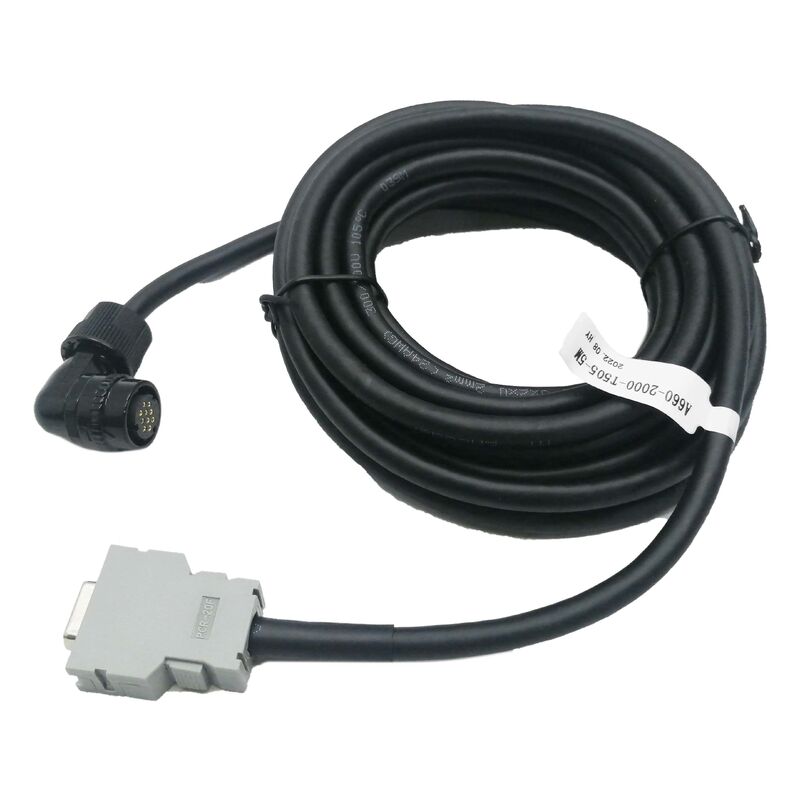

A660-2005-T505 ∙ FANUC Pulse Coder Encoder Cable ∙ Angle Connector / High-Flex / Drag Chain Rated / Alpha en Beta Servo Motors

Hoekige connector encoderkabel

De A660-2005-T505 is de hoekige (elleboog) versie van de FANUC-pulscoder-coderkabel, ¢ functioneel identiek aan de rechte aansluiting A660-2005-T506 wat betreft signaalinhoud, flexibiliteit,en oliebestendigheid, maar met de aansluiting van de motor 90° naar de kabelas gericht, waarbij de rechtstreekse aansluiting T506 de kabel in lijn met de kabel verlaat,de T505 hoekige aansluiting verlaat de kabel onder een rechte hoek de kabel verlaat de aansluiting behuizing zijwaarts in plaats van axiaal.

Dit verschil in connectorgeometrie is het enige onderscheid tussen de specificaties van T505 en T506 beide verbinden dezelfde FANUC-impulscoder-interface met dezelfde FANUC SVM-versterker CN2-encoder-invoer.

Belangrijkste productinformatie

Wanneer de hoekige T505 beter is dan de rechte T506

De keuze van de oriëntatie van de aansluiting is afhankelijk van de beschikbare ruimte bij het socket van de impulscoder van de motor:

Ruimte achter de encoderconnector:De rechte T506-aansluiting vereist een vrije ruimte direct achter de codeerpoort van de motor ruimte voor de aansluiting en de kabel om axiaal uit te strekken.de motoren zijn tegen muren gemonteerd, in de inkrimpingen of in oriëntatie waar deze asruimte niet bestaat.

Hoekverbinding wanneer de asruimte beperkt is:De 90°-uitgang van de T505 betekent dat de kabel naar de zijkant gaat.In beperkte motormontageposities, maakt de T505 de installatie van kabels mogelijk waar de T506 niet kan worden gebruikt.

Kabelrichting:The angled connector also allows cleaner cable routing where the natural cable routing direction runs perpendicular to the motor shaft axis — the T505 aligns the cable exit with the routing direction without requiring the cable to make an abrupt bend close to the connector.

Toepassingen

Servo-assen van CNC-bewerkingscentraMotoren die zijn gemonteerd in inkrimpingen, dicht bij de bouwstukken of tegen panelen waar de rechte T506 niet kan worden gemonteerd wegens gebrek aan asruimte achter het socket van de pulscodeerder.

FANUC Beta BM servomotoren:Bevestigd op basis van onderhoudsdocumentatie als servicekabel voor FANUC Beta BM-motor-impulscoderverbindingen ‡ compacte servomotoren waarbij montagebeperkingen vaak de hoekige connector vereisen.

met een vermogen van meer dan 10 WFANUC-servomotoren op CNC-draaiblokken waarbij de motorinstallatie een 90° kabeluitgang vereist.

FANUC-aandrijvingen voor de as van de robotarm:Servomotoren met gezamenlijke aandrijving in FANUC-robots waarbij de motormontagepositie rechtstreekse aansluiting beperkt.

Veelgestelde vragen

V1: Wat is het verschil tussen A660-2005-T505 en A660-2005-T506?

T505 heeft een hoekige (90°, elleboog) aansluiting aan het eind van de motor; T506 heeft een rechte aansluiting.en de aansluiting aan de versterkerzijde zijn identiek. Selecteer T505 wanneer de motormontagepositie geen asruimte achter het socket van de pulscodeerder toestaat; selecteer T506 wanneer een rechte uitgang geprefereerd wordt of ruimte is toegestaan.

V2: Wat is de FANUC Beta BM-motor en waarom gebruikt hij de T505-kabel?

FANUC Beta BM-motoren zijn compacte servomotoren van de FANUC Beta-serie meestal gebruikt voor kleinere servo-assen op goedkopere CNC-machines, CNC-malers,met een vermogen van niet meer dan 50 WDe compacte vormfactor van de Beta BM en de montagebeperkingen van kleinere werktuigmachineconfiguraties vereisen vaker de hoekige T505 aansluiting.T505 is bevestigd in de specificaties van FANUC's Beta BM servo-kabel.

V3: Is de hoekverbinding op A660-2005-T505 90° vast of verstelbaar?

De connector T505 heeft een vaste hoek van 90° de uitgangsrichting van de kabel ten opzichte van de verbindingsoppervlakte is vastgelegd door de geometrie van de verbindingsbehuising en kan na de fabricage niet worden aangepast.Voor de installatie van de T505, bevestig dat de vaste 90°-uitgangsrichting in lijn is met het beoogde kabelroutingpad, om te voorkomen dat er een scherpe kabelbuig bij de aansluiting ontstaat die de kabel zou belasten.

V4: Kan A660-2005-T505 worden gebruikt voor dezelfde motoren als T506?

Ja ¢ T505 en T506 bedienen dezelfde motortypen (FANUC Alpha i- en Beta-servomotoren met interfaces voor pulscoder) met dezelfde elektrische interface.De motorcompatibiliteit wordt bepaald door de elektrische specificatie van de kabel (impulscoder-serie)Als de motor en de bevestigingspositie compatibel zijn met een van beide aansluitingsrichtingen, zijn zowel T505 als T506 geldige selecties.
