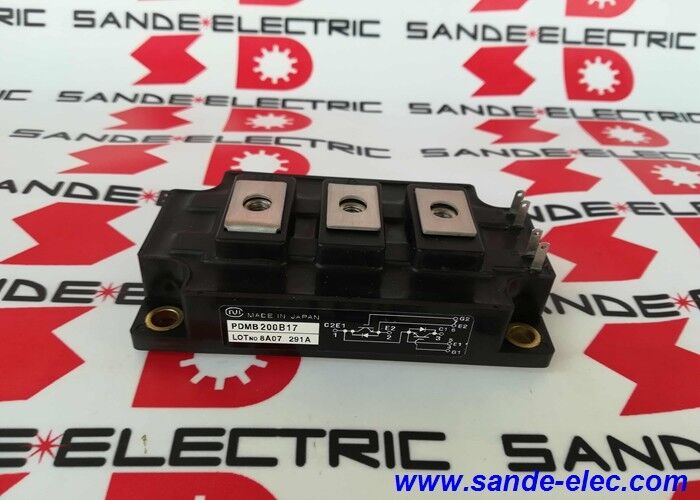

PDMB200B17. NEC IGBT-module. 200A / 1700V. Discrete halfgeleider.

NEC IGBT-modules

NEC Electronics (nu onderdeel van Renesas Electronics na de fusie van NEC Electronics en Renesas Technology in 2010) was een belangrijke fabrikant van vermogensemiconductormodules, waaronder IGBT's,thyristormodulesDe PDMB-serie vertegenwoordigt het dual IGBT-moduleformaat van NEC, ontworpen voor industriële aandrijvings- en omvormertoepassingen.

The PDMB200B17 at 200A and 1700V occupies the mid-to-high power class for industrial drive IGBTs — capable of switching sufficient current for motor drives in the 55–90kW range at standard industrial supply voltages.

Belangrijkste specificaties

IGBT-technologie Waarom IGBT's voor industriële aandrijvingen

De IGBT (Insulated Gate Bipolar Transistor) combineert:

Hoge invoerimpedantie (MOSFET-poort):De poort vereist vrijwel geen aandrijvingstroom om te schakelen. De poort aandrijving circuit laadt en ontlaadt alleen de poort capaciteit.het drastisch vereenvoudigen van de gate drive elektronica in vergelijking met bipolaire transistors.

Een laag geleidingsverlies (bipolair vermogen):De bipolaire uitgangsfase leidt met een lage verzadigingsspanning (VCE(sat)) zelfs bij hoge stromen, waardoor het leidingsverlies in vergelijking met MOSFET's op hetzelfde stroomniveau wordt verminderd.

Snel schakelen:IGBT turn-on and turn-off times in the microsecond range enable PWM frequencies of 2–20kHz — allowing smooth motor speed control without the acoustic noise that low switching frequencies produce in motor windings.

Bij 200A en 1700V levert de PDMB200B17 deze IGBT-voordelen op het vermogen dat vereist is voor industriële motor aandrijvingen, UPS-systemen,met een vermogen van niet meer dan 50 W.

Toepassingsscenario's

Reparatie van industriële VFD's:Een variabele frequentiedruk voor een industriële ventilator- of pompapplicatie vereist een vervanging van een IGBT-module.De PDMB200B17 wordt geïdentificeerd op basis van de materiaallijst van de aandrijving als de geschikte NEC IGBT-module voor de krachtfase van deze aandrijving.

Plans voor onderhoud:Een installatie die industriële aandrijvingen uitgerust met NEC onderhoudt, heeft PDMB200B17 als een essentieel reservecomponent, waardoor een motor aandrijving snel kan worden hersteld zonder langdurige stilstand in afwachting van de levering van onderdelen.

Veelgestelde vragen

V1: Welke industriële toepassingen maken gebruik van PDMB200B17-klasse IGBT-modules?

200A / 1700V IGBT-modules zijn bedoeld voor: variabele frequentiedruksystemen voor industriële motoren in het bereik van 55­90 kW, UPS-systemen voor datacenters en industriële belastingen,met een vermogen van niet meer dan 50 WDe specifieke toepassing is afhankelijk van de apparatuur waarin PDMB200B17 is geïnstalleerd.

V2: Welk thermisch beheer is vereist voor PDMB200B17 in gebruik?

De module moet worden gemonteerd op een koelplaat of een koelplaat met voldoende warmteweerstand om de verbindingstemperatuur binnen de nominale grenzen te houden gedurende de werkcyclus van de toepassing.Voordat de module wordt gemonteerd, wordt de thermische interfacecompound gelijkmatig op de modulebasisplaat aangebracht.. Volg het door NEC gespecificeerde montage-koppel om een adequate contactdruk te behouden zonder mechanische overbelasting. Onvoldoende koeling is de belangrijkste oorzaak van het falen van IGBT-modules in gebruik.

V3: Welke voorzorgsmaatregelen zijn van toepassing bij het hanteren van PDMB200B17 voor vervanging?

Volledige ontlading van de gelijkstroombus van het circuit voordat de IGBT-module wordt behandeld bevestig de busspanning onder de 50V met een gekalibreerde meter.het poortoxide van de IGBT-transistors is gevoelig voor elektrostatische ontlading- Controleer de basisplaat en het montageoppervlak van de module op besmetting of beschadiging voordat de thermische verbinding wordt gemonteerd en opnieuw wordt gemonteerd

V4: Welke storingsverschijnselen wijzen op een defecte PDMB200B17 in een aandrijfsysteem?

IGBT-stortingsmodussen omvatten: kortsluiting tussen collector en emitter (aandrijving met overstroom onmiddellijk bij active),opencircuitfout (aandrijving toont uitgangsstroomasymmetrie ∼ één fase ontbreekt), of degraded switching (verhoogde warmteafvoer zonder duidelijk alarm, die zich manifesteert als vroegtijdige overtemperatuur).uitzender, en poortterminals ­ een kortsluiting tussen verzamelaar en zender (bijna nul ohm) bevestigt een harde storing.
