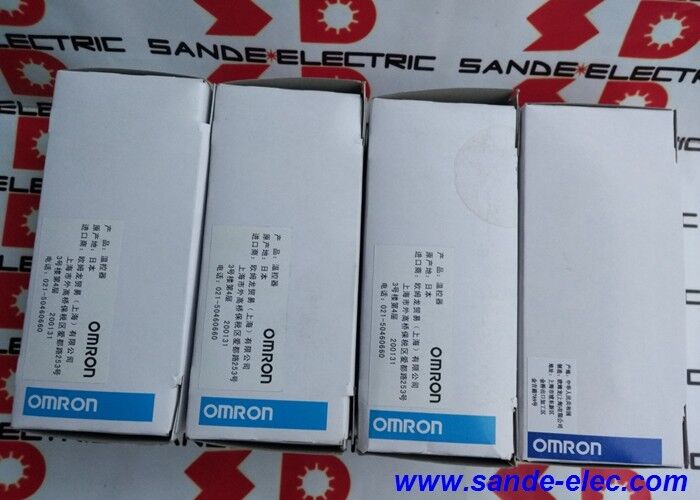

Nieuwe Omron E5CK-AA1-500 Digitale temperatuurregelaar E5CKAA1500

Omron E5CK-AA1-500 | E5CK Serie 1/16 DIN Digitale Procescontroller — 100–240VAC / Modulair / Temperatuur- en Analoge Ingang

Wat de E5CK-AA1-500 Is — en Wat Het Niet Is

De E5CK-AA1-500 is de basisunit met afdekking voor de Omron E5CK procescontroller. Dit onderscheid is belangrijk bij het bestellen van een vervanging: de AA1-500 is de basiscontroller body, niet een complete regelkring. De daadwerkelijke uitgangsconfiguratie — relais, spanningspuls, stroom, SSR-sturing — wordt bepaald door de uitgangseenheid die op de basis is gemonteerd. Een basisunit zonder uitgangseenheid doet niets nuttigs. Identificeer voordat u bestelt welke uitgangseenheid momenteel in de machine is geïnstalleerd en bestel deze samen met de basis als deze ook wordt vervangen.

De E5CK-familie is Omron's compacte geavanceerde controller — gepositioneerd voor toegewijde temperatuur- en procesregeling in plaats van PLC-achtige sequentiële logica. De modulaire structuur betekent dat dezelfde basis verschillende uitgangseenheden en één optionele eenheid accepteert, waardoor deze kan worden aangepast aan verschillende regelkringvereisten (verwarming, koeling, verwarming en koeling, stroomuitgang) zonder de paneeluitsparing of de operatorinterface te wijzigen.

Temperatuur- en Analoge Ingangen

De E5CK-basis accepteert thermokoppel- en RTD-ingangen voor temperatuurmeting, en analoge ingangen (spanning of stroom) voor procesvariabele meting. Het ingangstype wordt geconfigureerd via de parameterinstellingen op het voorpaneel. De combinatie dekt het praktische bereik van single-loop procesregeling: oventemperatuur, verwarmingszonecontrole, ovenprofielbewaking, verpakkingshitteafdichting, monitoring van nuttige lussen.

De AA1-ingangsspecificatie binnen de E5CK-familie geeft aan dat de basis is geconfigureerd voor universele ingang (meerdere sensortypen selecteerbaar). De 500-suffix identificeert de 100–240VAC voedingsvariant, in tegenstelling tot DC-voedingsvarianten in dezelfde familie.

Belangrijkste Specificaties

Veelgestelde Vragen

V1: Wat is de E5CK-AA1-500 en wat betekent de code?

De E5CK-AA1-500 is de modulaire basisunit met afdekking voor Omron's E5CK 1/16 DIN procescontroller. AA1 identificeert de universele ingangsconfiguratie; 500 identificeert de 100–240VAC voedingsklasse. De basisunit alleen heeft geen complete uitgang — de uitgang wordt bepaald door de uitgangseenheid die op de basis is gemonteerd.

V2: Waarom moet de uitgangseenheid worden geïdentificeerd voordat u bestelt?

De E5CK-basis heeft één sleuf voor een uitgangseenheid. Het uitgangstype — relais, spanningspuls (voor SSR), stroom of anderszins — wordt bepaald door de module die in die sleuf is gemonteerd. De AA1-500 basis zonder gemonteerde uitgangseenheid kan niets regelen. Controleer bij het vervangen van de controller de uitgangseenheid die momenteel in de machine zit en bestel de juiste module samen met de basis als deze ook wordt vervangen.

V3: Welke ingangen kan de E5CK-AA1-500 accepteren?

Universele ingangen: thermokoppeltypen (K, J, T, E, L, U, N, R, S, B, W), platina RTD (Pt100, JPt100), en analoge ingangen (0–5V, 1–5V, 0–10V, 0–20mA, 4–20mA). Het ingangstype wordt geselecteerd via de parameterinstellingen van de controller zonder enige hardwarewijziging.

V4: Is de E5CK-AA1-500 geschikt voor een procesapplicatie die zowel verwarmings- als koelingsuitgang vereist?

Een enkele uitgangseenheid levert één regeluitgangskanaal (verwarming of koeling). Voor verwarmings/koelingsregeling kan de optionele sleuf worden gebruikt met een secundaire uitgangseenheid, waardoor de E5CK beide richtingen van een proceslus kan beheren. Controleer de specifieke uitgangs- en optionele eenheidsconfiguratie die vereist is voor de toepassing voordat u bestelt.

V5: Wat moet worden gecontroleerd voordat een E5CK-AA1-500 als vervanging wordt besteld?

Controleer: de bestaande modelcode op de geïnstalleerde controller (om de basisvariant en voedingsklasse te verifiëren), de momenteel gemonteerde uitgangseenheid en de bedradingsaansluitingen, de optionele eenheid indien aanwezig, de paneeluitsparing is 1/16 DIN, en de voeding is 100–240VAC. Het matchen van de uitgangseenheidsconfiguratie is de meest kritieke stap — de code van de basisunit alleen definieert niet de complete regelkring.
