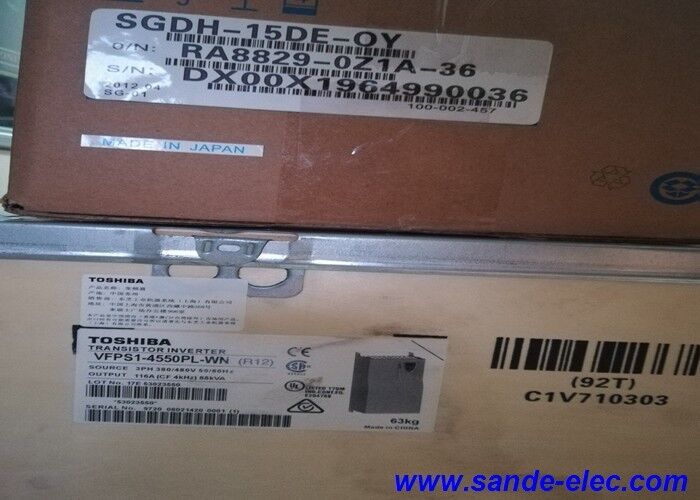

Toshiba Variabele Frequentie Inverter Transistor Drive VFPS1-4550PL-WN

VFPS1-4550PL-WN | Toshiba TOSVERT VF-PS1 omvormer — 55kW / 116A / 400V 3-fase / ventilator- en pompaandrijving / STO / C3 EMC

TOSVERT VF-PS1 - Toshiba's ventilator- en pompaandrijfplatform

De VFPS1-4550PL-WN komt uit Toshiba's TOSVERT VF-PS1-serie - een serie frequentieregelaars die speciaal is ontworpen voor ventilator- en pomptoepassingen over het volledige industriële vermogensspectrum van 0,75 kW tot 630 kW. De VF-PS1 is ontworpen rond de bedrijfskarakteristieken van centrifugaalventilatoren en pompen, en bevat regelalgoritmen en energie-optimalisatiefuncties die speciaal zijn ontwikkeld voor belastingen met variabel koppel.

Met een vermogen van 55 kW (116 A, 400 V driefasig) bedient de VFPS1-4550PL-WN de grotere ventilator- en pompaandrijvingen in industriële en commerciële installaties: koeltorenventilatoren, grote luchtbehandelingsunits, procespompen met hoge opvoerhoogte en industriële compressoraandrijvingen.

Belangrijkste specificaties

55 kW ventilator- en pompaandrijving — energiebesparing volgens de Kubieke wet

Bij 55 kW zijn de potentiële energiebesparingen door variabele snelheidsregeling van ventilator- en pompbelastingen aanzienlijk:

Fanwet - de kubieke relatie:Het vermogen van de ventilator en de pomp schaalt met de snelheidsdriehoek. Een ventilator van 55 kW die op 80% van de volle snelheid draait, verbruikt slechts 51% van het vermogen op volle snelheid - ongeveer 28 kW in plaats van 55 kW. Bij een snelheid van 60% daalt het energieverbruik tot 22% van de volledige belasting – minder dan 12 kW uit dezelfde motor van 55 kW.

Schaal van besparingen bij 55 kW:In een systeem dat op een gemiddelde snelheid van 70% werkt, vermindert de VF-PS1 het jaarlijkse energieverbruik met ongeveer 66% in vergelijking met werking met vaste snelheid met demper- of klepbediening. Bij industriële energietarieven vertegenwoordigen de besparingen op een continu werkende aandrijving van 55 kW een aanzienlijke jaarlijkse kostenbesparing – met terugverdientijden die vaak minder dan twee jaar bedragen.

De VF-PS1-firmware van de VFPS1-4550PL-WN implementeert algoritmen voor energieoptimalisatie die verder gaan dan eenvoudige snelheidsreductie - waarbij de motorflux voor elke gegeven belastingstoestand actief wordt geminimaliseerd om de totale systeemverliezen verder te verminderen.

Toepassingsscenario's

Grote koeltorenventilatoraandrijving:Een datacenter of industriële proceskoeltoren maakt gebruik van een 55 kW axiale ventilator voor warmteafvoer. De VFPS1-4550PL-WN biedt variabele snelheidsregeling die is afgestemd op de koelvraag: de ventilator draait op 70% van de snelheid tijdens koelere periodes, waardoor het energieverbruik wordt verlaagd tot minder dan 35% van de volledige belasting.

Procespompaandrijving met hoge opvoerhoogte:De centrifugaalpomp met hoge opvoerhoogte van een chemische procesinstallatie vereist een variabele stroomsnelheidsregeling. De VFPS1-4550PL-WN drijft de 55 kW-pompmotor aan met variabele snelheden, waardoor de inefficiënte werking van de drukregelklep wordt vervangen door een energiezuinige snelheidsregeling.

Veelgestelde vragen

Vraag 1: Waarin verschilt de VF-PS1-serie van Toshiba's VFAS1-serie voor algemeen gebruik?

De VF-PS1 is Toshiba's speciale ventilator- en pompaandrijving - geoptimaliseerd voor belastingen met variabel koppel (kwadratische wet) met algoritmen voor energieoptimalisatie, voorinstellingen voor pomp- en ventilatortoepassingen en functies zoals PID-regeling voor druk-/debietregeling en automatische energiebesparende modus. De VFAS1 is Toshiba's universele aandrijving die zowel constante als variabele koppelbelastingen dekt zonder de toepassingsspecifieke optimalisatie van de VF-PS1. Voor ventilator- en pomptoepassingen is de VF-PS1 de meest geschikte keuze; voor belastingen met constant koppel, zoals transportbanden en machineaandrijvingen, wordt de VFAS1 gebruikt.

Vraag 2: Wat betekent de C3 EMC-classificatie voor VFPS1-4550PL-WN-installatie?

C3 (Categorie 3) in EN 61800-3 definieert de omvormer als geschikt voor gebruik in industriële omgevingen – de tweede omgeving (industriële laagspanningsvoeding niet aangesloten op woongebieden) met onbeperkte distributie. C3-limieten zijn van toepassing op geleide en uitgestraalde emissies wanneer de omvormer is geïnstalleerd met de aanbevolen kabellengtes en -praktijken. Voor installaties in residentiële of gemengde residentiële/industriële gebieden (Categorie C1- of C2-vereisten) kan aanvullende externe EMC-filtering nodig zijn.

Vraag 3: Welke PID-regeling biedt de VF-PS1 voor pomp- en ventilatorregeling?

De TOSVERT VF-PS1 bevat een ingebouwde PID-controller voor directe gesloten-lusregeling van procesvariabelen: druk, flow, temperatuur of niveau. Een 4–20mA of 0–10V feedbacksignaal van een processensor wordt aangesloten op de analoge ingang van de frequentieregelaar; het PID-algoritme past automatisch de motorsnelheid aan om het geprogrammeerde instelpunt te behouden. Dit elimineert de noodzaak voor een externe PLC of procescontroller voor op snelheid gebaseerde procesregeling met één lus in de meeste pomp- en ventilatortoepassingen.

Vraag 4: Wat is de aanbevolen minimale motorkabellengte voor VFPS1-4550PL-WN bij 55 kW?

Bij een uitgangsvermogen van 55 kW genereert de capaciteit van de motorkabel gereflecteerde golfoverspanning op de motorklemmen door de PWM-schakeling van de frequentieregelaar. Toshiba raadt aan om motorkabels te gebruiken die geschikt zijn voor de uitgangsspanning en draaggolffrequentie van de schijf. Houd de kabellengte doorgaans binnen de specificatielimieten van de VF-PS1 of gebruik een uitgangsreactor (dv/dt-filter of sinusfilter) voor langere kabeltrajecten. Bevestig de maximaal aanbevolen ongefilterde kabellengte uit de installatiehandleiding van de VF-PS1 en vergelijk deze met de daadwerkelijke installatiekabellengte.

V5: Ondersteunt de VFPS1-4550PL-WN de faseregeling van meerdere pompen?

Ja: de Toshiba VF-PS1 ondersteunt bedrijfsmodi met meerdere pompen, inclusief cascaderegeling waarbij de inverter één pomp met variabele snelheid bestuurt, terwijl extra pompen met vaste snelheid aan en uit worden gezet op basis van de systeemvraag. Deze systeemmodus handhaaft een efficiënte werking over een breed stroombereik door de VFD-gestuurde pomp op optimale snelheid te laten draaien, terwijl pompen met een constant toerental worden toegevoegd of verwijderd naarmate de totale stroomvraag stijgt of daalt.
