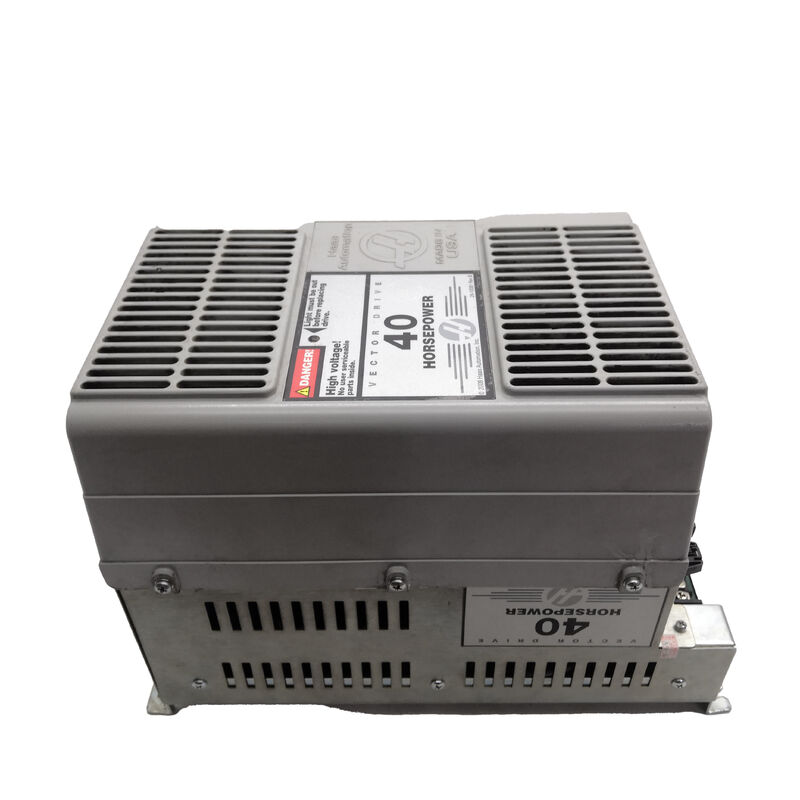

40PK Variabele Frequentie Inverter HAAS Vector Drive 29-10081

Haas Automatisering 29-10081 | 40 HP vectordrive — 230V AC-ingang / 325V DC naar servo's / Niet meer verkrijgbaar

40 pk vectoraandrijving — het krachtige hart van een Haas-bewerkingscentrum

De 29-10081 is de 40 pk vectordrive van Haas Automation - de vermogenselektronicamodule die 230V AC-netingang neemt en 325V DC produceert om de servoversterkers te voeden die de asmotoren en de spil aandrijven. In een Haas CNC-bewerkingscentrum is de vectoraandrijving de centrale fase van vermogensconversie. Elke servoaangedreven as en de spilmotor halen hun bedrijfsvermogen uit de DC-bus die deze aandrijving produceert.

Vectoraandrijvingsregeling (fluxvectorregeling) zorgt voor nauwkeurige controle over de snelheid en het koppel van de spilmotor zonder dat er een snelheidsfeedbackapparaat op de motor nodig is: de aandrijving berekent de vereiste stroomvector in realtime op basis van motormodelvergelijkingen. Met 40 pk dekt de 29-10081 de spilvermogensklasse van Haas verticale bewerkingscentra uit het middensegment, waar aanhoudend zwaar zagen bij hoge spilsnelheden een betrouwbare, gecontroleerde vermogensafgifte vereist.

De Rev B-aanduiding identificeert een hardwarerevisie van het basis 29-10081-ontwerp. Haas heeft wijzigingen op revisieniveau aangebracht om de betrouwbaarheid te verbeteren of componentupdates op te nemen. Zowel de basisversie als de versie B-versie dienen voor dezelfde machine-installatie; bevestig bij het bestellen welke revisie is geïnstalleerd vanaf het label van de schijf.

Belangrijkste specificaties

Storingspatronen en reparatie-economie

Vectordrives falen via twee brede mechanismen. Storingen in de eindtrap (beschadigde IGBT's, defecte gelijkrichtbruggen of defecte DC-buscondensatoren) zijn fouten op componentniveau die door getrainde reparatiecentra direct worden gediagnosticeerd en gerepareerd. Storingen in de besturingskaart (defecte poortdriver-IC's, beschadigde DSP-besturingscircuits of voedingsfouten in het besturingsgedeelte van de drive) zijn ook te repareren, maar vereisen meer gespecialiseerd gereedschap.

Omdat de 29-10081 niet meer leverbaar is, is reparatie vaak economisch en logistiek praktischer dan het aanschaffen van een nieuw exemplaar. De Haas-machine kan niet functioneren zonder een functionele vectordrive: een defecte 29-10081 stopt de machine volledig. Gespecialiseerde Haas-aandrijvingsreparateurs hebben testopstellingen bij zich die voor deze specifieke aandrijving zijn geconfigureerd en kunnen de gerepareerde eenheid onder realistische belastingsomstandigheden verifiëren voordat deze wordt geretourneerd.

Wanneer de schijf uitvalt, noteert u alle alarmcodes die op de Haas-besturing worden weergegeven, de omstandigheden bij de storing (belasting tijdens snijden, inactief, bij inschakelen) en de status van eventuele indicator-LED's op de schijf voordat u deze verwijdert. Met deze informatie kan het reparatiecentrum de storing reproduceren en bevestigen dat deze na reparatie is verholpen.

Veelgestelde vragen

Vraag 1: Wat drijft de 29-10081 vectordrive eigenlijk aan in een Haas-machine?

De omvormer zet 230V AC-netspanning om naar 325V DC-busspanning. Deze DC-bus voedt rechtstreeks de servoversterkermodules die alle asmotoren (X, Y, Z en extra assen) en de spilmotor aandrijven. Alle machinebewegingen (aspositionering en spilrotatie) zijn afhankelijk van het functioneren van deze aandrijving en het produceren van de juiste DC-busspanning.

Vraag 2: De Haas-machine vertoont een vectoraandrijvingsfout en beweegt niet. Is de aandrijving altijd de oorzaak?

Niet altijd. Fouten in vectoraandrijvingen kunnen ook worden veroorzaakt door een defecte motor, een beschadigde motorkabel die kortsluiting veroorzaakt, een defecte servoversterker die de DC-bus laadt, of een probleem met de AC-ingangsvoeding. Voordat u de omvormer verwijdert, controleert u de AC-ingangsspanning op de omvormerklemmen en inspecteert u alle motorvoedingskabels visueel op schade. Als de fout alleen optreedt onder belasting in een specifieke as, is de motor of versterker van die as de meest waarschijnlijke oorzaak.

Vraag 3: Kan de 29-10081 worden gerepareerd of moet deze worden vervangen?

Reparatie is de standaardaanpak voor dit uit productie genomen apparaat. Reparatiespecialisten voor vectoraandrijvingen met Haas-specifieke testapparatuur kunnen IGBT-storingen, condensatordegradatie, gelijkrichterfouten en besturingskaartfouten op componentniveau diagnosticeren en repareren. Een gerepareerd apparaat van een gekwalificeerd reparatiecentrum met functionele belastingtests is een betrouwbaar alternatief voor het aanschaffen van een vervangend apparaat.

V4: Wat is het verschil tussen de basis 29-10081 en de Rev B-versie?

De Rev B-aanduiding geeft een hardwarerevisie aan die Haas heeft aangebracht tijdens de productierun van de 29-10081. De herziening omvat doorgaans updates van componentspecificaties of circuitverbeteringen met behoud van dezelfde elektrische specificaties en fysieke interface. Beide versies dienen voor dezelfde machine-installatie. Bevestig de revisie van het geïnstalleerde apparaat op het etiket wanneer u een vervanging bestelt of reparatie aanvraagt.
