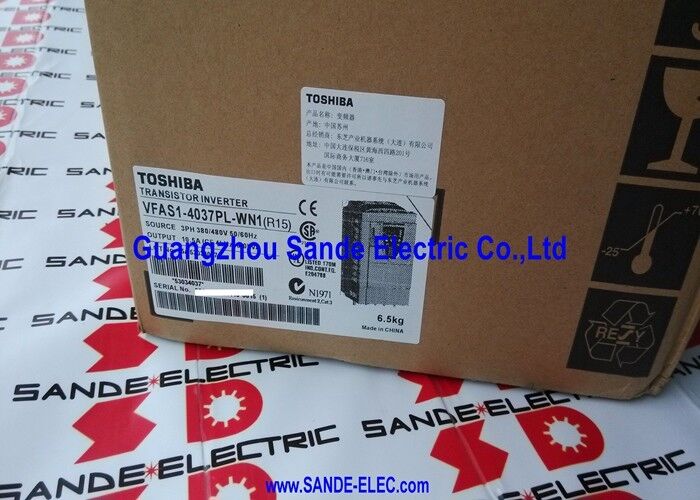

Aangepaste 3-fasen TOSHIBA Frequentieomvormer VFAS1-4037PL-WN1

VFAS1-4037PL-WN1 | Toshiba VFAS1 transistoromvormer — 3,7 kW / 5 pk / 8 kVA / 380–480 V 3-fasen / eenvoudig paneel / geen reactor

VFAS1-4037PL-WN1 in de Toshiba VFAS1-serie

De VFAS1-4037PL-WN1 is het 3,7 kW-model in Toshiba's VFAS1-serie transistoromvormers voor algemeen gebruik - één stap lager geplaatst dan de 5,5 kW VFAS1-4055PL-WN1 in dezelfde serie. Beide modellen delen identieke operationele kenmerken, communicatieopties en paneelconfiguratie; het verschil zit uitsluitend in de uitgangsvermogensklasse.

Met 3,7 kW richt de VFAS1-4037PL-WN1 zich op de grote geïnstalleerde basis van motoren uit de 4 kW-klasse in pompen, ventilatoren, transportbanden en algemene machineaandrijvingen; de vermogensklasse van 3,7 kW/4 kW is een van de meest voorkomende motorframegroottes in industriële installaties wereldwijd.

Belangrijkste specificaties

Transistor-invertertechnologie – op IGBT gebaseerde aandrijving met variabele frequentie

"Transistor Inverter" in de VFAS1-4037PL-WN1-beschrijving bevestigt de topologie van de omvormer: IGBT-schakeling (Insulated Gate Bipolar Transistor) - de industriestandaard vermogenshalfgeleider voor VFD-toepassingen van sub-kilowatt tot megawatt-vermogensklassen.

IGBT-transistors bieden de combinatie van een hoge schakelsnelheid (waardoor hoge PWM-draaggolffrequenties mogelijk zijn voor een stille werking van de motor), lage geleidingsverliezen (verbetering van de aandrijfefficiëntie) en robuuste overstroomtolerantie, waardoor ze de dominante keuze zijn voor moderne VFD's. De IGBT-inverterbrug van de Toshiba VFAS1 converteert de gelijkgerichte DC-bus naar AC-uitgang met variabele frequentie, waardoor een soepele regeling van het motortoerental over het volledige bereik van 0 Hz tot het nominale frequentiebereik ontstaat.

Toepassingsscenario's

Circulatiepomp procesinstallatie:Een proceskoelwaterpomp met een motor van 3,7 kW vereist een variabel debiet om de warmtebelasting van het proces aan te passen. VFAS1-4037PL-WN1 biedt efficiënte variabele snelheidsregeling, waardoor de pompsnelheid bij gedeeltelijke belasting wordt verlaagd, waardoor het energieverbruik wordt verlaagd tot ongeveer een achtste van volledige belasting bij halve snelheid.

Werkplaats afzuigventilator:Een afzuigventilator voor een industriële werkplaats met een motor van 3,7 kW vereist een snelheidsvariatie tussen volledige ventilatie (productie-uren) en minimale ventilatie (buiten kantooruren). VFAS1-4037PL-WN1 biedt deze aanpassing vanaf het eenvoudige paneel.

Veelgestelde vragen

Vraag 1: Hoe verhoudt VFAS1-4037PL-WN1 (3,7 kW) zich tot VFAS1-4055PL-WN1 (5,5 kW) uit dezelfde serie?

Beide zijn 400V-klasse, 3-fasen, Simple Panel, No Reactor-configuraties in de Toshiba VFAS1-serie. VFAS1-4037PL-WN1 van 3,7 kW drijft motoren aan tot ongeveer 3,7 kW; VFAS1-4055PL-WN1 van 5,5 kW drijft grotere motoren aan. De fysieke afmetingen, besturingskenmerken en I/O-configuratie zijn identiek bij de twee. Het selecteren van het juiste model is puur een kwestie van het afstemmen van het kW-vermogen van de frequentieregelaar op het nominale vermogen van de motor, met de juiste marge.

Vraag 2: Welke draaggolffrequentie ondersteunt VFAS1-4037PL-WN1 en hoe beïnvloedt dit het motorgeluid?

Toshiba VFAS1-omvormers ondersteunen een instelbare draaggolffrequentie, doorgaans programmeerbaar tussen 2,5 kHz en 15 kHz. Hogere draaggolffrequenties verminderen het hoorbare motorgeluid (het karakteristieke PWM-gejank verschuift boven het hoorbare bereik), maar vergroten de schakelverliezen in de IGBT-transistoren, waardoor de aandrijfefficiëntie wordt verminderd en thermische reductie van de uitgangsstroom bij hoge draaggolffrequenties vereist is. De standaard draaggolffrequentie ligt doorgaans in het bereik van 8–10 kHz, waarbij akoestische prestaties in evenwicht worden gebracht met thermische efficiëntie.

V3: Ondersteunt VFAS1-4037PL-WN1 PID-regeling voor pomp- en ventilatortoepassingen met gesloten lus?

Toshiba VFAS1-drives zijn doorgaans voorzien van een ingebouwde PID-controller, waardoor de drive een procesvariabele (druk, flow, temperatuur) rechtstreeks kan regelen zonder een externe PLC. Een processensorsignaal (4–20mA of 0–10V) wordt aangesloten op de analoge ingang van de omvormer; het PID-algoritme past automatisch de motorsnelheid aan om het instelpunt te behouden. Deze ingebouwde PID-mogelijkheid is vooral waardevol voor pomp- en ventilatortoepassingen waarbij de energiebesparing wordt gemaximaliseerd door nauwkeurige druk- of debietregeling.

V4: Welke veiligheidsmaatregelen zijn van toepassing bij het installeren van VFAS1-4037PL-WN1?

Installeer in een schone, goed geventileerde besturingsbehuizing die geschikt is voor de omgeving. Houd de minimale vrije ruimte boven en onder de schijf aan, zoals gespecificeerd in de Toshiba VFAS1-installatiehandleiding, voor voldoende geforceerde luchtkoeling. Isoleer en vergrendel de netvoeding voordat u de terminalaansluitingen betreedt. Bij een driefasige ingang van 380–480V bereikt de gelijkgerichte DC-bus ongeveer 540–680V DC. Controleer de ontlading van de DC-bus voordat u interne componenten aanraakt. Gebruik geschikte ingangszekeringen voor de nominale ingangsstroom van de omvormer.
