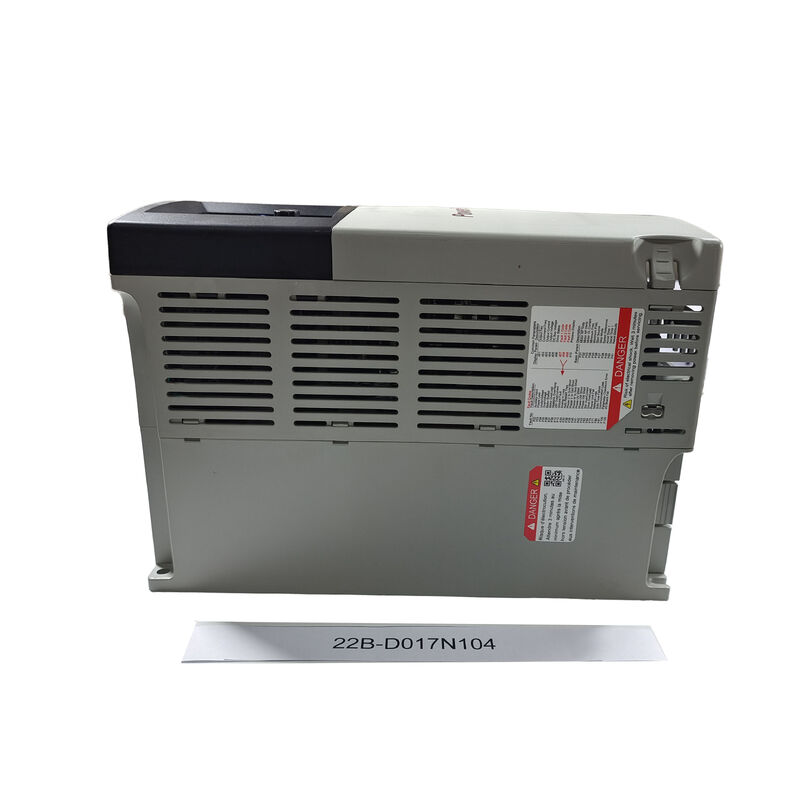

Allen Bradley Powerflex 40 22B-D017N104 Ser. Een AC Drive OEM

22B-D017N104 | Serie 40 AC-aandrijving met verstelbare frequentie — 7,5 kW / 10 pk / 17 A / 480 V 3-fase / standaardrem / paneelmontage / IP20

Serie 40 — AC-frequentieregelaar uit het middensegment bij 7,5 kW/480 V

De 22B-D017N104 is het 7,5 kW 480V-model in de serie 40 frequentieomvormers. De Series 40 is een wijdverspreid AC-aandrijfplatform dat zich richt op algemene motorsnelheidsregeling in het middensegment van de industriële vermogensklasse. Met een vermogen van 7,5 kW bij 480 V driefasig behoort de 22B-D017N104 tot de aandrijfvermogensklasse die een groot deel van de industriële transport-, pomp-, ventilator- en hulptoepassingen voor werktuigmachines in Noord-Amerikaanse 460/480V-voedingsomgevingen dekt.

Belangrijkste specificaties

Standaard remtransistor - dynamisch remvermogen

De 22B-D017N104 bevat een standaard remtransistor - een aanzienlijk verschil in capaciteit met modellen zonder remmen:

Wat de remtransistor doet:Wanneer een vertragende motor de DC-busspanning boven de drempel van de remtransistor drijft (meestal 750-800 V voor 480 V-aandrijvingen), schakelt de transistor in en verbindt een externe remweerstand over de DC-bus, waardoor de geregenereerde energie als warmte in de weerstand wordt afgevoerd.

Waarom dit belangrijk is bij 7,5 kW:Bij 7,5 kW is de traagheid van de belasting vaak aanzienlijk. Transportbanden, ventilatoren en gereedschapswerktuigen in deze vermogensklasse kunnen tijdens het vertragen aanzienlijke energie genereren – voldoende om de overspanningsbeveiliging van de aandrijving te activeren zonder gecontroleerde dissipatie. De standaard remtransistor maakt het volgende mogelijk:

• Kortere stoptijden:Snellere vertraging zonder uitschakelingen door overspanning: essentieel voor procescontrole en veiligheidstoepassingen.
• Consistente vertraging:Herhaaldelijk gecontroleerde uitloop, ongeacht de variatie in de traagheid van de belasting.
• Naleving van noodstops:Voldoen aan veiligheidsgerelateerde stoptijdvereisten die alleen door regeneratie in de DC-bus niet kunnen worden bereikt.

Toepassingsscenario's

10 PK transportbandaandrijving met dynamisch remmen:Een transportband op een productielijn vereist een snelle, herhaalbare stop voor productpositionering. De standaard remtransistor van de 22B-D017N104 maakt gecontroleerde vertraging tot stilstand mogelijk binnen de vereiste stoptijd, waarbij een remweerstand wordt aangesloten die is afgestemd op de traagheid van de transportband en de stopwerkcyclus.

480V pompaandrijving:Een industriële procespomp met een motor van 10 pk vereist een variabele snelheidsregeling via een voeding van 480 V. 22B-D017N104 biedt instelbare frequentieregeling over het werkbereik van de motor.

Veelgestelde vragen

Vraag 1: Welke remweerstand is vereist voor de standaard remtransistor op 22B-D017N104?

De minimale weerstand en het minimale vermogen van de remweerstand moeten worden berekend op basis van de documentatie van de omvormer, op basis van het traagheidsmoment van de belasting, de vereiste vertragingstijd en de werkcyclus van remgebeurtenissen. Voor een schijf van 7,5 kW bij 480 V ligt de minimale weerstandswaarde doorgaans tussen 40 en 60 Ω, met een piekvermogen dat aanzienlijk boven het nominale uitgangsvermogen van de schijf ligt. De weerstand absorbeert de geregenereerde piekenergie tijdens elke remgebeurtenis. De installatiehandleiding van de Serie 40 specificeert de minimale weerstand en de maximale inschakelduur voor de remweerstand.

Vraag 2: Wat is het verschil tussen een "vast toetsenbord" en een verwijderbaar of extern toetsenbord?

Het vaste toetsenbord van de 22B-D017N104 is permanent geïntegreerd in het voorpaneel van de drive; het kan niet worden verwijderd of via een kabel worden verlengd naar een externe montagelocatie. Dit is geschikt voor frequentieregelaars die op toegankelijke locaties in het bedieningspaneel zijn geïnstalleerd. Sommige Serie 40-varianten ondersteunen een extern LCD-toetsenbord dat verbinding maakt via een communicatiepoort, waardoor bediening en bewaking van de omvormer vanaf de buitenkant van de kastdeur mogelijk is zonder het paneel te openen. Bevestig de toetsenbordopties uit de productselectiedocumentatie van de Serie 40.

Vraag 3: Welke communicatieprotocollen ondersteunt 22B-D017N104 voor PLC-integratie?

Het Series 40-platform ondersteunt verschillende communicatieopties voor PLC-snelheidsregeling en monitoring-integratie. Standaardaandrijvingen zijn voorzien van een ingebouwde RS485-poort (die doorgaans Modbus RTU of een fabrikantspecifiek protocol ondersteunt) voor seriële basiscommunicatie. Optiemodules maken aansluiting van DSI-randapparatuur en andere netwerkcommunicatie mogelijk - bevestig de specifiek beschikbare opties en netwerkmodules voor de 22B-D017N104-variant uit de Serie 40-productdocumentatie.

V4: Welke veiligheidsmaatregelen zijn van toepassing bij het aansluiten van de remweerstand op 22B-D017N104?

De remweerstand wordt aangesloten op de DC-busklemmen van de frequentieregelaar, die de volledige DC-busspanning (ongeveer 670–800 V bij 480 V AC-ingang) voeren tijdens bedrijf en gedurende een periode na netisolatie. Isoleer de netvoeding en vergrendel deze, controleer of de DC-busspanning lager is dan 50 V (na de gespecificeerde ontladingstijd) voordat u de bedrading van de remweerstand aansluit of er onderhoud aan pleegt. De remweerstand zelf kan tijdens zware remwerkzaamheden zeer hoge oppervlaktetemperaturen bereiken. Installeer de weerstand op een locatie met voldoende afstand tot personeel en brandbare materialen.
