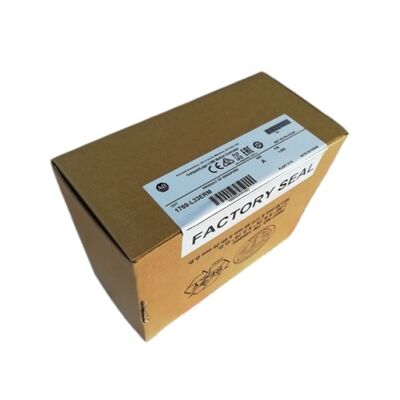

Allen Bradley 1769-L33ERM CompactLogix 5370 Ethernet-controller

1769-L33ERM∙ CompactLogix 5370 L3 ∙ 2MB / 8-Axis CIP Motion + Kinematics / Dual EtherNet/IP / DLR / 32 nodes / 16 lokale I/O

Hoe de L33ERM boven de L30ERM staat en waarom het belangrijk is

Het CompactLogix 5370 L3-assortiment omvat verschillende modellen, en de 1769-L33ERM neemt de volgende rang in boven de 1769-L30ERM die elders in deze productset wordt beschreven.Het capaciteitsverschil tussen de twee modellen is niet inkrementel, het vertegenwoordigt een verdubbeling van bijna elke functionele specificatie.:

Voor machines die zijn ontworpen op de grens van de capaciteit van de L30ERM ̇ die meer dan 4 servo-assen, meer dan 16 netwerkinrichtingen nodig hebben,of meer programma- en gegevensgeheugen dan 1 MB biedt de L33ERM is vanaf het begin de juiste specificatieGeen upgrade later.

De 8-assige CIP Motion met kinematische mogelijkheden bepaalt welke machinearchitecturen mogelijk zijn.twee-robot pick-and-place-cellen met elk drie assen en twee speciale werktuigassen, of verpakkingsmachines met meerdere servo-aangedreven vorm- en snijstations die in synchrone kamprofielen werken.CIP Motion draait over hetzelfde EtherNet/IP-netwerk als de machine I/O en HMI, geen speciale kabelinfrastructuur.

Belangrijkste specificaties

Dual EtherNet/IP en DLR Network Resilience at Controller Level

Beide RJ45-poorten vormen een geïntegreerde switche met twee poorten, waardoor de netwerktopologie Device Level Ring (DLR) mogelijk is. A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

De 32-knoop EtherNet/IP-capaciteit biedt ruimte voor een volledig bevolkte productiemachine: 8 Kinetix-servo-aandrijvingen (één per as), 4 ET 200SP-afgelegen I/O-stations, 2 visie-systemen, 1 robotcontroller,1 weegschaal, 1 barcode scanner, en 1 HMI-paneel alle binnen de node budget van de controller.

Toepassingsscenario's

Automatische montage met coördinatie met meerdere robots:Twee 4-assige SCARA-robots in één CompactLogix-project. De 4 kinematische assen van elke robot draaien als een gecoördineerde groep. De L33ERM behandelt beide groepen.

Verpakkingsmachine met 6 servo-stationsFilm loslopen, registratiecontrole, vormen, snijden, uitstoten en afvalbehandelingen, elk een servo-gestuurd station.met nog 2 assen voor toekomstige capaciteitsvergroting.

Materiaalverwerking met gedistribueerde I/O:32 EtherNet/IP-knooppunten bedienen externe I/O-stations over een productielijn van 40 meter, transporters en streepjescode-scanners.

Veelgestelde vragen

V1: Wat is het belangrijkste praktische verschil tussen de L33ERM en de L30ERM?

De L33ERM biedt 2MB geheugen (vs 1MB), 8 CIP Motion-assen (vs 4), 32 EtherNet/IP-nodes (vs 16) en 16 lokale I/O-slots (vs 8). Beide ondersteunen kinematische bewegingsgroepen en DLR-topologie.Kies de L30ERM wanneer 4 assen en 16 knooppunten voldoende zijn; kies de L33ERM wanneer de machinearchitectuur meer assen, meer netwerktoestellen of meer programmageheugen vereist.

V2: Welke software wordt gebruikt om de 1769-L33ERM te programmeren?

Studio 5000 Logix Designer is de standaardontwikkelingsomgeving voor de CompactLogix-familie.en de inbedrijfstelling van de aandrijving worden allemaal afgehandeld binnen hetzelfde Studio 5000 projectDe verbinding is via de EtherNet/IP-poort of de USB-poort voor directe toegang tot de programmeringsterminal.

V3: Hoeveel Kinetix servo-aandrijvingen kunnen worden aangesloten op één L33ERM?

Tot 8 Kinetix servo-aandrijvingen kunnen worden geconfigureerd als CIP Motion-assen, één per as. Kinetix 300, 350, 5100, 5300, 5500 en 5700-serie-aandrijvingen met EtherNet/IP-interfaces zijn compatibel.Elke schijf verbruikt één EtherNet/IP-verbinding van het budget van de 32-knoop van de controller.

V4: Wordt de L33ERM momenteel geproduceerd?

De CompactLogix 5380 is de volgende generatie opvolger voor nieuwe ontwerpen.Voor bestaande L33ERM-installaties die moeten worden vervangen, is continuïteit van hetzelfde model de meest betrouwbare manier om het bestaande project te behouden zonder opnieuw te ontwerpen.

V5: Waar komt de 1769-L33ERM vandaan?

Via het erkende distributienetwerk voor nieuwe eenheden en via de CompactLogix-aftermarket – handelaars van onderdelen voor industriële automatisering en geteste overtollige leveranciers – voor vervangende eenheden.Bevestig het catalogusnummer 1769-L33ERM (in het bijzonder -L33), niet -L30 of -L32) voor bestelling om de juiste asgetal en geheugenklasse te garanderen.
