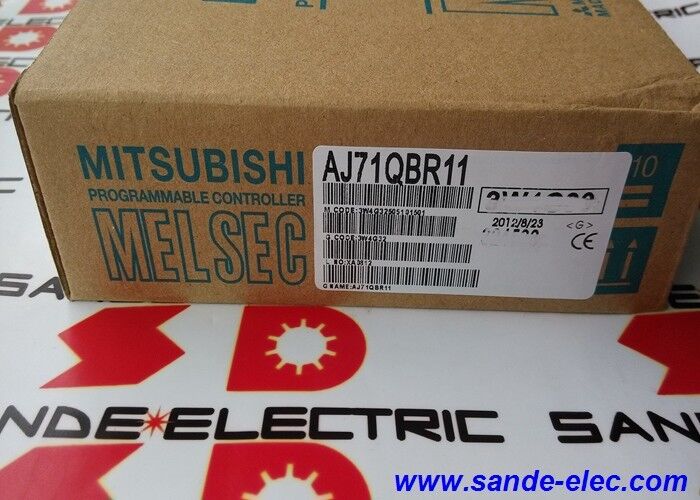

Nieuwe Mitsubishi PLC module AJ71QBR11 of A J71QBR11

Mitsubishi AJ71QBR11 | MELSECNET/10 Coaxiaal Bus Netwerkmodule — 10 Mbps Token Bus

Onderdeelnummer: AJ71QBR11

Fabrikant: Mitsubishi Electric (Japan)

Producttype: Coaxiaal Bus Netwerkmodule

Netwerk: MELSECNET/10

Transmissie: Enkele coaxiale bus, token bus methode

Snelheid: 10 Mbps

Een Coaxiaal MELSECNET Netwerk Draaiende Houden

De AJ71QBR11 is de coaxiale busvariant van Mitsubishi's MELSECNET/10 netwerkmodulefamilie. Het werd ontworpen voor de 10 Mbps token bus netwerken die MELSEC-QnA PLC's in de jaren '90 en begin 2000 verbonden — machinecellen, productielijnen en externe I/O-architecturen waar de bekabeling rond coaxiale kabel was gebouwd in plaats van glasvezel of twisted pair.

MELSECNET/10 draait op een token bus topologie: het netwerk geeft een logische token door tussen stations, en alleen het station dat de token vasthoudt, zendt op elk moment uit. Dit geeft het netwerk deterministisch, voorspelbaar gedrag — belangrijk voor besturingstoepassingen waarbij elk station een gedefinieerde updatefrequentie nodig heeft. Met 10 Mbps over coaxiale kabel verwerkt het netwerk zowel PLC-naar-PLC cyclische data-uitwisseling als externe I/O met dezelfde hardware.

De AJ71QBR11 gebruikt specifiek 3C-2V of 5C-2V coaxiale kabel — de dunne coaxiale types die standaard zijn in Japanse industriële netwerkinstallaties van die periode. Het kabeltype, de connector specificatie en de terminatie aan beide uiteinden van de bus moeten allemaal correct zijn om het netwerk betrouwbaar te laten werken. Het mengen van kabeltypes of het onjuist laten van de terminatie zijn de twee meest voorkomende oorzaken van MELSECNET/10 communicatiefouten in verouderende installaties.

De module verschijnt in Mitsubishi's overgangsdocumentatie als onderdeel van het migratiepad van oudere MELSEC-A/QnA hardware. Die verwijzing vertelt u iets praktisch: veel locaties draaien deze netwerken lang nadat de hardware is stopgezet, en Mitsubishi heeft dat meegenomen in zijn ondersteuningsdocumentatie. De AJ71QBR11 is op dit moment zeer veel een onderhoudsobject, dat via de aftermarket wordt verkregen om een bestaand coaxiaal netwerk draaiende te houden terwijl er langetermijn moderniseringsplannen worden ontwikkeld.

Belangrijkste Specificaties

Veelgestelde Vragen

V1: Wat is het verschil tussen AJ71QBR11 en glasvezel MELSECNET/10 modules?

De AJ71QBR11 is het coaxiale bus type — het gebruikt 3C-2V of 5C-2V coaxiale kabel. De glasvezelvarianten gebruiken optische lusbekabeling. Beide werken op MELSECNET/10 met 10 Mbps, maar de fysieke laag is volledig anders. De twee types kunnen niet in hetzelfde netwerksegment worden gemengd. Als het geïnstalleerde netwerk coaxiale kabel gebruikt, moet de vervanging ook van het coaxiale type zijn.

V2: Het MELSECNET/10 netwerk vertoont intermitterende communicatiefouten. Zou de AJ71QBR11 de oorzaak kunnen zijn?

Mogelijk, maar verifieer eerst de fysieke laag. Coaxiale MELSECNET/10 is gevoelig voor terminatie en kabelconditie. Bevestig dat beide uiteinden van de bus correct zijn afgesloten, controleer de kabelconnectoren op corrosie of losse contacten, en verifieer dat er geen niet-afgesloten uitlopers of beschadigde kabelsegmenten op de trunk aanwezig zijn. Netwerkfouten in verouderende coaxiale installaties zijn vaker problemen op de fysieke laag dan modulefouten.

V3: Kan AJ71QBR11 worden gebruikt met MELSEC-Q serie PLC's?

De AJ71QBR11 is ontworpen voor MELSEC-QnA en compatibele MELSEC-A systemen. Huidige MELSEC-Q serie PLC's gebruiken andere netwerkmodules (QJ71BR11 voor MELSECNET/10 coaxiaal). Hoewel MELSECNET/10 dezelfde netwerkfamilie is, verschillen de modulevormfactoren en backplane-interfaces tussen QnA en Q serie hardware.

V4: Wat moet er worden geverifieerd aan de netwerkconfiguratie voordat de AJ71QBR11 wordt vervangen?

Bevestig het stationnummer (controle station of normaal station), het netwerknummer en de cyclische refresh-instellingen die momenteel in de geïnstalleerde module zijn geprogrammeerd. Deze parameters moeten worden gerepliceerd in de vervangende module of worden geconfigureerd op basis van documentatie. Een onjuiste stationconfiguratie is een veelvoorkomende oorzaak van communicatiefouten na vervanging.

V5: Waar wordt de AJ71QBR11 nu vandaan gehaald, aangezien deze is stopgezet?

Via de aftermarket voor industriële automatisering — gespecialiseerde dealers voor legacy MELSEC en Mitsubishi PLC reparatiebedrijven hebben wisselvoorraad voor MELSECNET/10 modules. Vraag om bevestiging dat het coaxiale bus type (BR11) beschikbaar is, aangezien het soms wordt verward met glasvezelvarianten in leverancierslijsten. Functionele tests op een MELSECNET/10 testopstelling voor verzending is de beste garantie voor een werkende vervanging.
