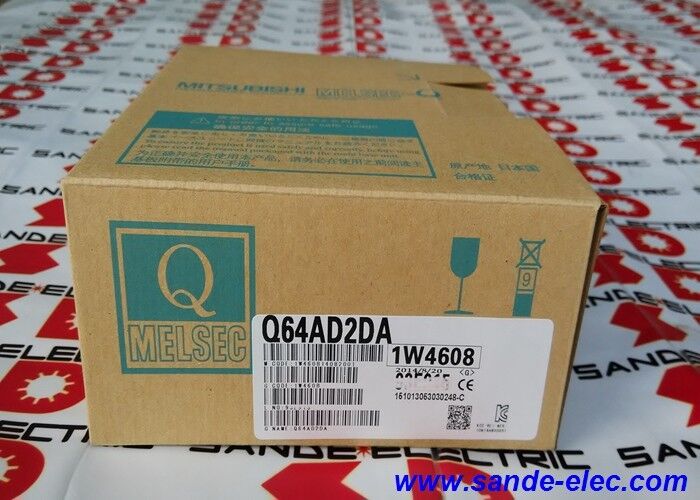

Nieuwe Mitsubishi PLC Q64AD2DA Een jaar garantie

MitsubishiQ64AD2DA | MELSEC-Q gecombineerde analoge I/O — 4-kanaals ingang / 2-kanaals uitgang / ±10V + 0–20mA / 500 µs / loggen / 18-pt terminal / 27,4 mm

4 ingangen en 2 uitgangen in één 27,4 mm-sleuf

De meeste analoge modules uit de Q-serie zijn pure input of pure output. De Q64AD2DA combineert beide functies in één slot: vier A/D-ingangskanalen en twee D/A-uitgangskanalen bestaan ​​naast elkaar in dezelfde module. Voor toepassingen die beide soorten analoge signalen op hetzelfde machinegedeelte nodig hebben, halveert dit het aantal slots en vereenvoudigt dit de bedrading in vergelijking met het installeren van afzonderlijke Q64AD- en Q62DAN-modules.

De splitsing is praktisch voor veel voorkomende regellusconfiguraties: twee ingangskanalen lezen procesvariabele signalen (druk, temperatuur, flow), een derde bewaakt de analoge snelheidsfeedback van een aandrijving, en de vierde verwerkt een positietransducer - terwijl de twee uitgangskanalen tegelijkertijd een regelklep en een instelpunt van een frequentieregelaar aansturen. Alle zes de kanalen draaien op 500 µs, dus er wacht geen analoge conversie achter de andere.

Belangrijkste specificaties

Selecteerbare resolutie: vijf invoermodi, vier uitvoermodi

De Q64AD2DA is niet vergrendeld op een enkele resolutie-instelling. Elk ingangskanaal kiest onafhankelijk uit vijf digitale uitgangsbereiken:

0–4000:Dekt het bereik van 0–20 mA of 0–10 V met 4000 tellingen. Elke telling vertegenwoordigt 0,25% van de volledige schaal.

±4000:Bipolair bereik voor ±10V-signalen. Het midden van het spanningsbereik is toegewezen aan 0; de uitersten tot ±4000.

0–12000:Uitgebreid telbereik. Biedt fijnere resolutiestappen over hetzelfde fysieke signaalbereik - handig wanneer het programma de onbewerkte telling rechtstreeks gebruikt in technische berekeningen zonder extra schaling.

0–16000 / ±16000:Maximale resolutiemodi. Verdeelt het volledige invoerbereik in 16.000 stappen (of 32.000 stappen over het bipolaire bereik), waardoor de kwantiseringsfout wordt geminimaliseerd voor nauwkeurige metingen.

Uitgangskanalen selecteren uit 0–4000, ±4000, 0–12000 of ±16000 — dezelfde logica is van toepassing. Het instellen van de resolutie gebeurt via de intelligente functiemoduleparameters in GX Developer of GX Works2.

Toepassingsscenario's

Gesloten procescontrole:Twee ingangskanalen lezen druk- en temperatuurtransmitters (4–20 mA). Eén uitgangskanaal stuurt een regelklep aan (0–10V). De Q64AD2DA verwerkt de volledige meet-naar-stuursignaalketen zonder afzonderlijke in- en uitgangsmodules.

Machinebewaking met meerdere sensoren:Vier procesvariabele ingangen (kracht, verplaatsing, druk, temperatuur) in één module. Door middel van logboekregistratie worden golfvormgegevens tijdens machinecycli vastgelegd voor kwaliteits- en diagnostische records.

Snelheidsregeling met feedback:Uitgangskanaal biedt ±10V analoge snelheidsreferentie aan een servoversterker. Ingangskanaal leest het werkelijke snelheidssignaal van de analoge uitgang van de frequentieregelaar voor verificatie met gesloten lus.

Veelgestelde vragen

Vraag 1: Kan de Q64AD2DA worden gebruikt in systemen uit de Q-serie en QnU-serie?

Ja. De Q64AD2DA is compatibel met de hoofdbasiseenheden uit de MELSEC-Q-serie en met CPU's uit de QnU-serie en hun basiseenheden. Beide CPU-families ondersteunen dezelfde intelligente functiemodule-interface, en de Q64AD2DA bezet 16 I/O-punten in de I/O-map van beide systemen.

Vraag 2: Kunnen ingangskanalen en uitgangskanalen onafhankelijk worden geconfigureerd voor spanning of stroom?

Ja. Elk kanaal selecteert zijn signaaltype (spanning of stroom) onafhankelijk via hardwarebedrading en softwareparameterinstellingen. Ingangskanaal 1 kan worden ingesteld op een stroomsterkte van 0–20 mA, terwijl ingangskanaal 2 werkt op een spanning van ±10 V, en de twee uitgangskanalen kunnen op vergelijkbare wijze typen mixen.

Vraag 3: Hoe krijg ik toegang tot de logfunctie in het CPU-programma?

De CPU leest de logbuffer uit het buffergeheugen (BFM) van de Q64AD2DA met behulp van FROM-instructies. De specifieke BFM-adressen voor het loggen van gegevens, het bemonsteringsinterval en de logstatus zijn gedefinieerd in de buffergeheugenlijst van de Q64AD2DA-gebruikershandleiding. GX Works2 biedt ook een grafisch monitorscherm voor het direct bekijken van geregistreerde golfvormen tijdens online diagnostische sessies.

Vraag 4: Wat is het verschil tussen de Q64AD2DA en de Q68AD2DA?

De Q64AD (het "64" deel) heeft 4 ingangskanalen en 2 uitgangskanalen in de gecombineerde versie (Q64AD2DA). De Q68AD heeft 8 ingangskanalen. Voor de gecombineerde variant (8 ingangen + 2 uitgangen) zou de Q68AD2DA worden gespecificeerd. Kies voor de Q64AD2DA wanneer vier ingangskanalen voldoende zijn; kies de Q68AD2DA voor invoervereisten met acht kanalen.

Vraag 5: Verandert de conversiesnelheid wanneer zowel ingangen als uitgangen tegelijkertijd actief zijn?

Elk kanaal converteert onafhankelijk met 500 µs. Alle actieve ingangskanalen converteren met hun individuele snelheden van 500 µs, en beide uitgangskanalen worden ook bijgewerkt met 500 µs per kanaal. De totale conversiecyclus voor alle zes kanalen in de module is niet één enkele sequentiële scan; de conversiehardware van elk kanaal loopt parallel. Het getal van 500 µs geldt per kanaal, ongeacht hoeveel kanalen zijn ingeschakeld.
