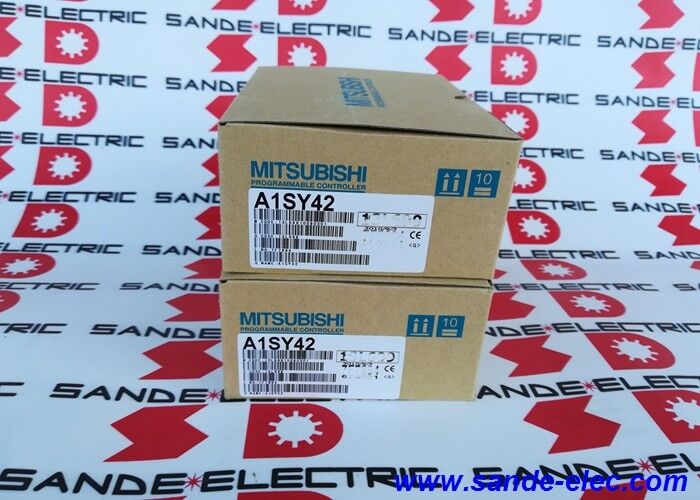

Nieuwe en originele Mitsubishi PLC A1SY42

Mitsubishi A1SY42∙ MELSEC-A Slim 64-punts Transistor Sink Output 12/24VDC / 0.1A per punt / 1.6A Gewoon / 2ms / 40-pin FCN

64 transistor-uitgangen in één A1S slim slot

De A1SY42 biedt de hoogste transistor-uitgangspuntdichtheid in de MELSEC-A A1S slim-serie.De A1SY41 biedt 32 punten in hetzelfde slotformaat.Wanneer een besturingssysteem veel discrete veldtoestellen moet bedienen, kunnen magnetische kleppen, relais spoelen, pilootlampen, motorstartersDe A1SY42's 64-punts dichtheid maximaliseert de uitvoercapaciteit en minimaliseert het aantal verbruikte rackslots.

Alle 64 kanalen zijn verbonden via een enkele 40-pin FCN-type aansluiting. Field wiring runs via FCN cable assembly to a separate terminal board where individual conductors terminate at screw terminals — the wiring approach standard across the MELSEC-A A1S output module family.

Belangrijkste specificaties

A1SY42 in de MELSEC-A-uitgangsmodulefamilie

De A1SY42 maximaliseert het aantal kanalen op het 0,1A-stroomniveau. Voor minder punten bij hogere stroom gelden de A1SY50 of A1SY60.Deze sessie beschreef eerder de A1SX41 (digitale invoer) en A1S68DAI (analoge uitvoer) voor hetzelfde A1S-platform..

Gemeenschappelijke stroomlimiet ¥ 1,6 A per groep

Bij 0,1 A per punt zouden 16 gelijktijdige volledig geladen uitgangen de gemeenschappelijke limiet van 1,6 A bereiken.

• 24VDC relais spoel: 30 ∼ 60 mA → 26 gelijktijdige volledig geladen uitgangen per gemeenschappelijke
• 24VDC magnetopiloot: 80-150mA → 10-20 gelijktijdig
• 24VDC-LED-indicator: 20mA → 64 gelijktijdig binnen de limiet

Voor dichte magnetronen waarbij veel piloten tegelijkertijd met een hoge stroom schieten, moet de totale gelijktijdige gemeenschappelijke stroom worden gecontroleerd tegen de grens van 1,6 A.

Toepassingsscenario's

Dens-kleppaneel:64 pneumatische kleppiloten bij 24VDC. Bij 60mA per klep verdelen alle 64 = 3,84A totaal over de commons correct. Een A1SY42 verwerkt alle klepuitgangen van één rack slot.

Verwijderingsbord voor de machine:64 LED-pilotlampen met 24VDC, elk 20mA. Alle gelijktijdig = 1,28A ¢ binnen de limiet.

Multi-zone relais aandrijving:64 uitgangskanalen die 24VDC relais spoelen aansturen met elk 30-50mA. Gebruikt in grote bedieningspanele waar uitgangen veldrelais activeren voor hogere spanningsbelastingen.

Veelgestelde vragen

V1: Wat is het verschil tussen A1SY42 en A1SY42P?

De A1SY42P voegt per gemeenschappelijke veiligheidsvoorziening toe voor elke gemeenschappelijke terminalgroep.De A1SY42 heeft geen dergelijke bescherming.In installaties waar storingen in de draadloosheid een onderhoudsprobleem vormen, is de A1SY42P de robuuste specificatie.

V2: Is de A1SY42 compatibel met full-size A-serie racks (A2U, A3U)?

Nee, de A1SY42 is het A1S slim formaat, het past alleen bij A1S slim racks.Het full-size equivalent voor 64-punts transistor output in de A-serie is de A2Y42- Bevestig het formaat van het rack van de geïnstalleerde hardware voordat u bestelt.

V3: Hoe wordt de veldbedrading aangesloten op de 40-pin FCN-connector?

Via een FCN-kabelassemblage een meergeleiderkabel met een 40-pin FCN-sluiting aan de modulezijde en een terminalbord (zoals A1TBN of compatibel) aan de veldzijde.Het terminalbord biedt individuele schroefterminals voor elk kanaal en gemeenschappelijkeDeze bedradingsbenadering is gedetailleerd beschreven in de MELSEC-A-hardwarehandleiding onder de installatie sectie A1SY42.

V4: Welke programmaadressen regelen de A1SY42-uitgangen?

Y-apparaatadressen in het outputbeeldgebied van de MELSEC-A-CPU.De GX Developer- of GX Works2-hardwarekonfiguratie (voor het CPU-type AnS/A1S) kent het startadres Y toe aan elke module op basis van de slotpositie. Standaard ladder Y spoel, SET, en RST instructies bevelen de uitgangen op de toegewezen adressen.

V5: Hoe staat de A1SY42 in vergelijking met de A1SY81 (32 punten) wat betreft selectie?

De A1SY81 biedt 32 uitgangen bij 0,1A per punt met 2A per common meer stroomkopruimte per common dan de 1.6A van de A1SY42. De A1SY42 verdubbelt het aantal punten tot 64 maar bij 1,6A per common.Kies A1SY81 wanneer de gelijktijdige stroomdichtheid per gemeenschappelijke is hoger; kies A1SY42 wanneer het maximale aantal kanalen per slot prioriteit heeft en het gemeenschappelijke huidige budget beheersbaar is.
