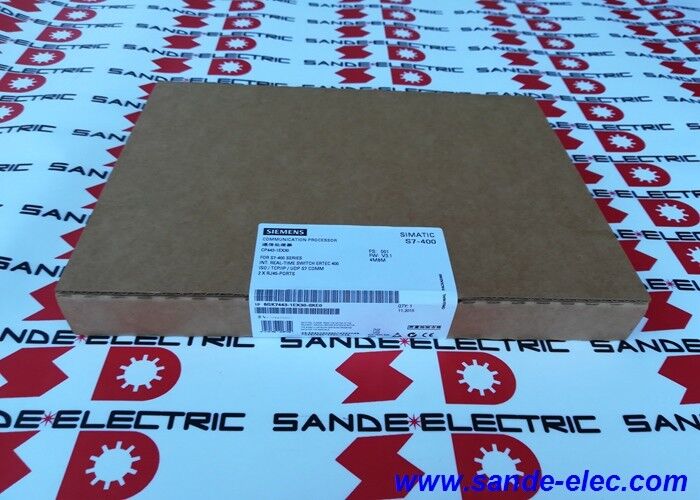

Nieuwe Siemens Communicatieprocessor 6GK7443-1EX30-0XE0 of 6GK74431EX300XE0

Siemens 6GK7443-1EX30-0XE0 ∙ SIMATIC NET CP 443-1 S7-400 Communicatieprocessor, PROFINET IO Controller, Dual RJ45 IE Switch, 10/100 Mbit/s, ISO/TCP/UDP, PROFIenergy

De kernwaarde van de CP 443-1 Dedicated Ethernet Processing

Het S7-400 CPU-assortiment, inclusief de vlaggenschip CPU 417-5H, bevat standaard geïntegreerde MPI- en PROFIBUS-DP-interfaces.Wat ze niet bevatten is een geïntegreerde Ethernet- of PROFINET-poort op CPU-niveau.

Elke Ethernet- of PROFINET-verbinding van een S7-400 vereist een communicatieprocessormodule zoals de CP 443-1 geïnstalleerd in de S7-400 rack.

This is not an oversight in the platform design — it is an architectural choice that reflects the S7-400's origins as a high-performance process controller designed before PROFINET matured into the dominant fieldbus.

Het gevolg is dat de CP 443-1 bestaat als een speciale Ethernet-processor: het heeft een eigen ERTEC 400-netwerkprocessor, een eigen RAM, een eigenen zijn eigen programma dat alle Ethernet communicatie taken afhandelt onafhankelijk van wat de S7-400 CPU doet met zijn procesbesturingsprogramma.

Een CPU die een complex PID-cascadeprogramma uitvoert, wordt niet vertraagd door netwerkverkeer. De CP 443-1 absorbeert alle PROFINET IO cyclische gegevensuitwisseling, alle TCP/IP-transacties, alle S7 PUT/GET-verzoeken,en alle webdiagnostiekverzoeken, die de resultaten in gedefinieerde intervallen via de S7-400 backplane aan de CPU presenteert.

Deze architectonische scheiding is een reden waarom het S7-400-platform blijft worden ingezet in veeleisende procesbesturingsomgevingen, zelfs als er nieuwere platforms zijn ontstaan.

Belangrijkste specificaties

Geïntegreerde 2-poort-switch ️ Lijntopologie zonder externe hardware

De Ethernet-interface van de CP 443-1 is geen enkelpoortverbinding met een netwerk-switch, maar zelf een 2-poort-switch op basis van de ERTEC 400-netwerkprocessor.

Dit onderscheid heeft praktische implicaties voor de manier waarop PROFINET IO-netwerken zijn bedraad.

In een standaard PROFINET IO-installatie kunnen IO-apparaten in een lijntopologie (daisy-chain) rechtstreeks van de geïntegreerde schakelpoort van het ene apparaat naar het volgende worden aangesloten,met een vermogen van meer dan 10 W.

De twee RJ-45-poorten van de CP 443-1 maken precies deel uit van deze topologie: één poort verbindt stroomopwaarts (naar de backbone-switch of het vorige apparaat in de lijn),en de andere verbindt stroomafwaarts (naar het volgende IO-apparaat in de keten).

Voor automatiseringscellen voor machines en kleinere installatiegroepen waar alle PROFINET-apparaten fysiek dicht bij elkaar zijn,Deze lijntopologie benadering elimineert de kosten en de ruimte van het paneel van intermediaire netwerk schakelaars terwijl het houden van de bedrading eenvoudig en de kabel loopt kort.

Voor grotere installaties met veel PROFINET IO-apparaten verspreid over een bredere installatiede topologie van de ster via een centraal beheerde schakelaar is meer geschikt de twee RJ-45-poorten van de CP 443-1 zijn nog steeds verbonden met deze ster via een van beide poorten.

PROFINET IO Controller

Wanneer de CP 443-1 is geconfigureerd als een PROFINET IO-controller, is deze verantwoordelijk voor de volledige cyclische gegevensuitwisseling met alle toegewezen PROFINET IO-apparaten (I-apparaten).

De IO-apparaten ¥ Siemens ET 200SP, ET 200M, ET 200MP-stations, aandrijvingen met PROFINET-interfaces, veiligheidsvoorzieningen, instrumentatie,en andere PROFINET-compatibele veldtoestellen, die de inkomende apparaatgegevens in het procesbeeld van de S7-400 CPU in kaart brengt en de uitvoergegevens van de CPU terug naar de apparaten schrijft.

Dit betekent dat de S7-400 CPU toegang heeft tot PROFINET IO-gegevens met behulp van standaard PLC-instructies (lezen van ingangsbeeldadressen,het schrijven van output-afbeeldingsadressen) zonder speciale communicatieblokken of netwerprimitieve.

De configuratie vindt plaats in STEP 7 (of TIA Portal voor ondersteunde configuratie) met behulp van het GSDML-bestand van het IO-apparaat: de ingenieur specificeert welk IO-apparaat zich verbindt met CP 443-1,geeft het IO-apparaatadres toe, en brengt de input/output modules van het apparaat in kaart met PLC-adressen.

Na het downloaden stelt de CP 443-1 alle geconfigureerde IO-apparaatverbindingen automatisch op en onderhoudt deze.

Profienergie

PROFIenergy is een PROFINET-toepassingsprofiel dat een gecoördineerd energiebeheer tussen meerdere veldapparaten van de controller mogelijk maakt.

Tijdens de geplande productiepauzes, “wisselingen van dienst, weekenden, geplande onderhoudsruimten, “ kan de PLC PROFIenergy-opdrachten tegelijkertijd sturen naar alle aangesloten apparaten,hen instrueren om in een bepaalde slaap- of winterslaaptoestand te gaan, waardoor hun stroomverbruik onder het normale standby-niveau daalt.

De CP 443-1's PROFIenergy-ondersteuning betekent dat de S7-400 kan deelnemen als coördinator van het energiebeheer.IO-stations kunnen hun interne stroomtoevoer tot gedeeltelijke belasting beperken; apparaten met mechanische onderdelen kunnen worden opgedragen de remmen los te laten en de plaatsen te vergrendelen.

Als de productie weer op gang komt, a single PROFIenergy wake command restores all devices to operational readiness in a coordinated sequence — avoiding the chaotic simultaneous power-up that can overload supply circuits when every device starts at once.

Voor productiefaciliteiten met energiekosten als een belangrijke operationele uitgave en voor installaties die streven naar naleving van ISO 50001 inzake energiebeheer:PROFIenergy biedt via de CP 443-1 de infrastructuur op het niveau van de controller om gestructureerde energiebesparingen te realiseren zonder handmatige interventie of aangepaste machinecode.

Netwerkbeveiliging IP-toegangscontrolelijsten en veilige webtoegang

De CP 443-1 implementeert IP-toegangscontrolelisten (IP ACL's) waarmee de installatie-ingenieur kan bepalen welke IP-adressen of adresbereiken met de CP 443-1 mogen communiceren en via dezemet de S7-400 CPU.

Adressen die niet op de toegestane lijst staan, worden stilletjes weggelaten. Ze ontvangen geen antwoord, geen foutbericht en geen aanwijzing dat het apparaat bestaat.

Dit eenvoudige maar effectieve mechanisme voor een witte lijst voorkomt dat onbevoegde stations op hetzelfde netwerksegment de controller ondervragen, parameters wijzigen,of toegang tot gegevens die beperkt moeten zijn tot geautoriseerde technische terminals en toezichtsystemen.

In an era where plant network cybersecurity is a genuine operational concern — not a theoretical risk but a documented source of production disruptions and safety incidents in industrial installations worldwide — the IP ACL provides a first line of defence at the controller level without requiring firewall appliances external to the PLC rack.

Voor een diepere beveiliging moet de netwerkarchitectuur van de installatie nog steeds segmentatie implementeren via beheerde switches en firewalls; de IP ACL vormt een aanvulling op deze architectuur in plaats van deze te vervangen.

Veelgestelde vragen

V1: Hoeveel CP 443-1-modules kunnen in een enkel S7-400-rack worden geïnstalleerd en verbetert het toevoegen van meer CP's de prestaties van PROFINET?

Het S7-400 rack ondersteunt meerdere CP 443-1-modules, waarvan het exacte aantal afhankelijk is van het racktype en het totale aantal modules in het station.

In termen van prestaties: het installeren van meerdere CP 443-1-eenheden verbetert de totale doorvoer van PROFINET IO, omdat elke CP 443-1 onafhankelijk zijn eigen set toegewezen PROFINET IO-apparaten beheert.

Als één CP 443-1 64 PROFINET IO-apparaten beheert en dit tot onaanvaardbare IO-updatecyclustijden leidt als gevolg van de netwerkbelasting,het toevoegen van een tweede CP 443-1 en het verdelen van de apparaten tussen hen vermindert het aantal apparaten van elke CP en verkort de cyclustijd evenredig.

Elke CP 443-1 is echter een onafhankelijke PROFINET IO-controller, die niet kan worden gecombineerd met andere CP 443-1-eenheden tot een enkele grotere controller.

De productdocumentatie van Siemens voor de CP 443-1 specificeert het maximale aantal IO-apparaten en het maximale IO-gegevensvolume per CP.Tot 4 CP 443-1-modules kunnen als PROFINET IO-controllers in één S7-400-station worden bediend (gecombineerde limiet met andere module-types).

Elk CP 443-1 kan zijn eigen onafhankelijke PROFINET-netwerk ondersteunen of een netwerk delen via een switchtopologie.

V2: Kan de CP 443-1 worden gebruikt in een redundant S7-400H-systeem, en hoe gedraagt PROFINET IO zich tijdens een H-systeem CPU-overstap?

De CP 443-1 kan worden geïnstalleerd en bediend in S7-400H-systemen voor S7-communicatie (PUT/GET met partner PLC's, SCADA-systemen en PC-gebaseerde toezichtsystemen).

Voor PROFINET IO in overbodige H-systemen: the S7-400H uses a specific PROFINET IO redundancy architecture (System Redundancy S2 or R1 on the IO devices) where the IO devices have two PROFINET IO controller connections simultaneously — one to the primary CPU's CP and one to the backup CPU's CP.

Wanneer de primaire CPU uitvalt en de back-up overneemt, leiden de IO-apparaten hun PROFINET-communicatie naadloos naar de back-up zonder dat gegevens verloren gaan of een herstart van het apparaat wordt veroorzaakt.

This requires IO devices that support S7-400H PROFINET redundancy (not all PROFINET IO devices support this — it must be verified for each device type from the device's GSDML file and its documented compatibility with S7-400H PROFINET configurations).

Het media-redundantieprotocol (MRP) kan ook worden gebruikt voor het PROFINET-netwerk zelf en biedt naast de redundantie op het niveau van de controller ook ringtopologie-redundantie op het niveau van de kabel.

V3: Wat is Fast Startup en in welke toepassingen is het belangrijk?

Snel opstarten is een PROFINET-functie die de tijd die een IO-apparaat nodig heeft om zijn PROFINET-verbinding met de CP 443-1 na aanschakeling te maken, drastisch verkort.

In het standaard PROFINET gaat een apparaat door verschillende onderhandelingsfasen (toewijzing van IP-adressen, LLDP-topologieontdekking,AR-installatie) die samen enkele seconden duren voordat het IO-apparaat procesgegevens met de controller kan uitwisselen.

Met Fast Startup geconfigureerd,Dit proces wordt versneld door de IP-parameters van het apparaat vooraf te configureren in niet-vluchtige opslag en de ontdekkingsfasen te omzeilen reduceren van de opstarttijd tot minder dan een seconde.

Deze mogelijkheid is vooral van belang in toepassingen waar de tijd voor het opnieuw opstarten van de machine van cruciaal belang is: automobiel assemblage stations waar elke seconde van de opstarttijd productie kost,verpakkingsmachines waarbij de machinebeheerder verwacht op Start te drukken en de machine onmiddellijk te laten produceren, en veiligheidstoepassingen waarbij een snelle herstart na een e-stop het productieverlies minimaliseert.

Voor de meeste vaste installaties waarbij de starttijd geen cruciale variabele is (de machine was het hele weekend uitgeschakeld; een paar extra seconden om opnieuw te starten zijn onbelangrijk),De standaard PROFINET start is volkomen voldoende.

V4: Hoe werkt de uitgebreide webdiagnostiekfunctie en welke informatie kan deze weergeven?

De CP 443-1 is gehost door een ingebouwde webserver die toegankelijk is via elke standaardwebbrowser op het net van de fabriek. Er is geen software-installatie vereist op de client-pc, geen STEP 7 nodig.Het uitgebreide webdiagnostiekdisplay omvat: de eigen status en configuratie van de CP 443-1 (IP-adres, firmwareversie, MAC-adres, operationele toestand),de status van alle geconfigureerde PROFINET IO-apparaten (welke apparaten normaal communiceren), welke stations storingen hebben, welk type storing elk apparaat rapporteert), module-diagnostiek voor ET 200S- en ET 200M-stations (welke slot een storing heeft) en de diagnostische buffer van de S7-400 CPU (alarmgebeurtenissen,hardwarefouten, systeemgebeurtenissen met tijdstempels).

Siemens stelt installatie-ingenieurs ook in staat gebruikersgedefinieerde webpagina's te maken die aanvullende informatie weergeven ­ aangepaste procesgegevenswaarden, productiecijfersmachine-states ?? getrokken uit de datablokken van de S7-400 CPU via de interne data-toegang van CP 443-1.

Deze gebruikerspagina's kunnen dienen als basis-operatordisplays die toegankelijk zijn vanaf elke pc op het installatienetwerk zonder een HMI SCADA-clientinstallatie.

V5: De CP 443-1 ondersteunt naast TCP/IP ook UDP/IP. Welke automatiseringsgebruiksgevallen hebben specifiek UDP nodig in plaats van TCP?

TCP/IP zorgt voor betrouwbare, geordende, foutgecontroleerde levering van gegevens ∙ als een pakket verloren gaat tijdens de transmissie, wordt het automatisch door TCP opnieuw verzonden voordat de applicatie gegevens ziet.Dit maakt TCP ideaal voor S7-communicatie (PUT/GET), FTP-bestandoverdracht, en elke uitwisseling waarbij elke byte van de gegevens moet correct komen.

UDP/IP daarentegen biedt geen retransmissie, geen ordergarantie en geen leveringsbevestiging: het stuurt eenvoudig het pakket en gaat verder.zonder de overheadkosten van bevestiging en doorgifte, UDP-pakketten komen sneller (of worden stilweg weggegooid als ze verloren gaan), wat acceptabel is wanneer tijdigheid belangrijker is dan betrouwbaarheid.

In industriële automatisering,UDP wordt gebruikt voor real-time procesgegevensomzending (een master die proceswaarden naar meerdere ontvangers stuurt waarbij af en toe verlies van één update acceptabel is omdat de volgende update snel volgt), voor tijdssynchronisatieprotocollen (NTP/SNTP gebruikt UDP omdat tijdspakketten actueel moeten zijn, niet vertraagd door retransmissie van oude pakketten),en voor sommige SCADA-pollingtoepassingen waarbij het toezichtsysteem snelle vragen stuurt en onmiddellijke antwoorden de voorkeur geeft aan het wachten op TCP-herzendingscycli.

De CP 443-1 ondersteunt beide en het engineeringteam selecteert op basis van deze afwegingen het juiste transportprotocol voor elke communicatieverhouding.
