| Plaats van herkomst | Japan |
| Merknaam | MITSUBISHI |
| Certificering | CE ROHS |
| Modelnummer | Q64AD |

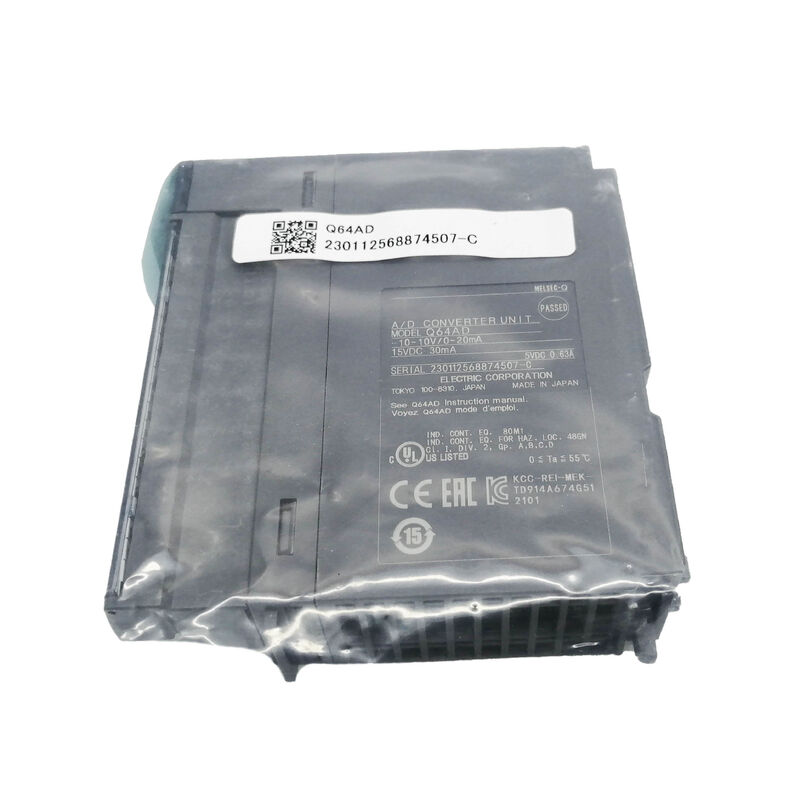

Onderdeelnummer: Q64AD
Fabrikant: Mitsubishi Electric Corporation (Japan)
Productlijn: MELSEC-Q Serie — Analoge I/O Modules
LED Indicatoren: RUN (normale/watchdog fout), ERROR (foutstatus)
Configuratietool: GX Configurator-AD (of GX Works2 intelligente functie module tool)
Compatibele CPU's: Alle MELSEC-Q CPU modules die in Q-modus werken
Status: Actief product (MELSEC-Q platform)
Toepassingen: Procesvariabele acquisitie, flow- en drukmeter, temperatuurtransmitter ingang, PID-regeling, inverter snelheidsfeedback, multi-sensor datalogging
De Mitsubishi Q64AD maakt deel uit van de analoge module-opstelling van het MELSEC-Q platform als de algemene, hoge resolutie, vierkanaals A/D-converter — de module die de standaard industriële signaalbereiken (zowel spanning als stroom, over alle veelgebruikte bereiken) in één compacte sleuf afdekt.
Voor procesregelingsapplicaties, conditiebewaking en gesloten-lus feedbacksytemen gebouwd op de Q-serie PLC, biedt de Q64AD de analoge ingangsinfrastructuur die het programma van de CPU nodig heeft om te werken met real-world gemeten variabelen.
De sleufgebaseerde backplane-architectuur van de MELSEC-Q betekent dat het toevoegen van analoge ingangscapaciteit een kwestie is van een sleuf selecteren, de module plaatsen en deze configureren via de engineering software.
Er is geen aparte voeding om aan te sluiten, geen DIN-rail positie om te onderhandelen, en geen communicatiekabel om te trekken — de module gebruikt de 5V logische voeding van de backplane voor zijn interne circuits en trekt 24V DC van het klemmenblok voor het analoge gedeelte.
De 27,4 mm sleufbreedte van de Q64AD houdt hem smal genoeg zodat een volledig gevulde Q-serie basisunit met 12 sleuven een aanzienlijke mix van analoge en digitale modules kan bevatten zonder dat het paneel onhandelbaar groot wordt.
Waar ingenieurs die met proces sensoren werken het meest om geven, is signaalintegriteit en herhaalbaarheid — dat de digitale waarde die de CPU leest daadwerkelijk overeenkomt met de fysieke meting, dag na dag, zonder drift door omgevingstemperatuurveranderingen of aan/uit cycli.
De Q64AD pakt dit direct aan: zijn 16-bits conversieresolutie biedt 65.536 kwantisatieniveaus over elk ingangsbereik (bijvoorbeeld ongeveer 0,30 mV per telling op het ±10V bereik), zijn EEPROM slaat de gekalibreerde offset- en gainwaarden niet-vluchtig op zodat ze stroomcycli overleven zonder batterijback-up, en zijn photocoupler isolatie tussen de ingangsklemmen en de backplane-bus voorkomt dat aardlusstromen de meting corrumperen.
| Parameter | Waarde |
|---|---|
| Kanalen | 4 |
| Spanningsingang | ±10V, 0–10V, 0–5V, 1–5V |
| Stroomingang | 0–20mA, 4–20mA |
| Resolutie | 16-bits ondertekende binaire |
| Conversiesnelheid | 80 µs / kanaal |
| Ingangsweerstand (V) | 1 MΩ |
| Ingangsweerstand (I) | 250 Ω |
| Max. Ingang (V) | ±15V |
| Max. Ingang (I) | ±30mA |
| Bezet I/O Punten | 16 |
| Voeding | 24V DC extern + 5V backplane |
| EEPROM | Ja (offset/gain behoud) |
| Isolatie | Photocoupler (ingang naar bus) |
| Afmetingen (B×H×D) | 27,4×98×90mm |
Elk van de vier kanalen van de Q64AD kan zijn eigen ingangsbereik krijgen, onafhankelijk van de andere kanalen.
Een machine-installatie kan een ±10V druksensor aansluiten op kanaal 1, een 4–20mA flow sensor op kanaal 2, een 0–10V positie feedback op kanaal 3, en een 1–5V temperatuurtransmitter op kanaal 4 — allemaal tegelijkertijd actief in hun respectievelijke bereiken van dezelfde module.
De bereiktoewijzing wordt gemaakt in de intelligente functie module schakelaarinstellingen in GX Developer of GX Works2. Eenmaal geconfigureerd, slaan de interne bereikregisters van de module de instelling op en passen ze de juiste conversiekarakteristiek toe voor elk kanaal.
De I/O conversiekarakteristiek is een rechte lijn door de offsetwaarde (de analoge ingangswaarde die een digitale uitgang van 0 produceert) en de gainwaarde (de analoge ingangswaarde die de maximale digitale uitgang produceert).
Beide waarden zijn aanpasbaar om de conversie te trimmen voor de specifieke werkelijke uitgangskarakteristieken van de sensor — een fabrieks kalibratie die rekening houdt met sensor-tot-sensor variatie zonder dat de Q64AD zelf aangepast hoeft te worden.
De EEPROM opslag zorgt ervoor dat kalibratiegegevens die tijdens de inbedrijfstelling zijn ingesteld, behouden blijven zonder batterijback-up.
Bij het opstarten leest de Q64AD zijn opgeslagen offset- en gainwaarden uit de EEPROM en begint onmiddellijk met converteren met de gekalibreerde karakteristieken — een praktisch voordeel voor installaties waar batterijvervangingsschema's moeilijk te handhaven zijn, of waar de module herhaaldelijk kan worden uitgeschakeld en opnieuw gestart tijdens machineonderhoud.
Met 80 µs per actief kanaal, converteert de Q64AD snel — een volledige vierkanaals scan voltooit in 320 µs, waarbij alle vier de buffergeheugenwaarden worden vernieuwd voordat de typische Q-serie CPU scan cyclus eindigt.
Deze snelheid stelt de Q64AD in staat om relatief snelle procesvariabelen in real-time te volgen en de CPU programmatisch te voorzien van huidige metingen elke scan.
Voor toepassingen waarbij het analoge signaal elektrische ruis bevat die zichtbare meetjitter veroorzaakt — sensor kabels die in de buurt van hoogspanningsapparatuur lopen, ongeïsoleerde kabels in de buurt van VFD's, of inherent ruisige signaalbronnen — de digitale middelfunctie van de Q64AD maakt de gerapporteerde waarde glad.
Middeling kan per kanaal individueel worden ingesteld, waarbij wordt gekozen voor tijdbasismiddeling (middeling over een gespecificeerd aantal milliseconden) of tellinggebaseerde middeling (middeling over een gespecificeerd aantal conversies).
De gemiddelde waarde is wat de CPU leest uit het buffergeheugen; de module blijft intern converteren met 80 µs en verzamelt samples voor de gemiddelde berekening. Dit verwijdert ruis zonder de fundamentele conversiehardware te vertragen.
De Q64AD communiceert met de CPU via buffergeheugen — een speciaal geheugengebied binnen de module dat door de CPU wordt benaderd met de FROM/TO instructies (of het intelligente functie module directe toegang apparaat in GX Works2 gestructureerde programma's).
De belangrijkste buffergeheugengebieden zijn: CH□ digitale uitgangswaarde (het huidige A/D conversieresultaat voor elk kanaal), CH□ middeling in-/uitschakelen, CH□ offset/gain waarden, en foutstatusregisters.
De CPU leest de geconverteerde digitale waarde van het kanaal uit het buffergeheugenadres in het ladderprogramma, en slaat deze typisch op in een dataregister voor verdere verwerking — schalen naar technische eenheden, vergelijking met setpoints, gebruik in PID-lussen, of logging naar een datarecorder.
De conversie gebeurt continu binnen de Q64AD, ongeacht of de CPU het buffergeheugen leest of niet; het buffergeheugen bevat simpelweg het meest recent voltooide conversieresultaat totdat het wordt overschreven door de volgende conversie.
V1: De Q64AD bezet 16 I/O punten. Heeft dit invloed op het beschikbare discrete I/O aantal van de Q-serie CPU?
Ja. Intelligente functie modules zoals de Q64AD bezetten een gedefinieerd aantal I/O punten in de I/O-kaart van de CPU, ook al zijn het geen discrete input- of outputmodules.
De 16-punts toewijzing wordt gebruikt voor de eigen data-uitwisselingssignalen van de module — operationele statussignalen en besturingssignalen — maar deze 16 punten komen niet overeen met fysieke input- of outputterminals.
De werkelijke analoge geconverteerde waarden worden gelezen via FROM instructies die toegang hebben tot het buffergeheugen van de module, niet via de I/O-kaart.
De 16 I/O-punts toewijzing moet worden meegenomen in het totale I/O-punt aantal van het systeem, aangezien elke Q-serie basisunit een gedefinieerde maximale I/O-punt capaciteit heeft.
V2: Wat gebeurt er als de ingangsspanning de maximaal beoordeelde ±15V overschrijdt — zal de module dan beschadigd raken?
De ingangscircuits van de Q64AD bevatten bescherming tegen ingangsspanningen tot ±15V voor spanningsingangen en ±30mA voor stroomingangen.
Signalen binnen deze limieten zullen de module niet beschadigen. Signalen die deze limieten kortstondig overschrijden — transiënten van kabelontkoppeling, aardfouten, of nabije schakelapparatuur — kunnen conversiefouten veroorzaken tijdens het transiënte evenement, maar zouden de hardware niet moeten beschadigen als de overschrijding kortstondig is en binnen de absolute maximale ratings valt.
Aanhoudende spanningen die aanzienlijk hoger zijn dan deze niveaus, of directe aansluiting van netspanning op de ingangsklemmen, zouden de ingangscircuits beschadigen.
De photocoupler isolatie beschermt de backplane en CPU tegen schade, zelfs als de analoge ingangscircuits gecompromitteerd zijn.
V3: Kan de Q64AD module in het veld worden gekalibreerd, en hoe gebeurt dit?
De offset- en gainwaarden van de Q64AD kunnen in het veld worden aangepast via de intelligente functie module schakelaarinstellingen en de offset/gain instelmodus die wordt ondersteund door GX Configurator-AD.
In de offset/gain instelmodus (geactiveerd via een buffergeheugen schrijven) past de ingenieur bekende referentie spanningen of stromen toe op de ingangsklem en schrijft de corresponderende doel digitale waarde naar de module — de module berekent de correctiefactor en slaat deze op in de EEPROM.
Deze procedure maakt het mogelijk om de conversie van de Q64AD af te stemmen op de specifieke kenmerken van de aangesloten sensoren, ter correctie van sensor-tot-sensor variatie, spanningsval over de kabel, of kleine verschillen in de referentie spanning van de installatie.
V4: Hoeveel Q64AD modules kunnen in één Q-serie systeem worden geïnstalleerd?
Het aantal Q64AD modules is niet hard beperkt door het module type zelf, maar door de totale I/O-punt capaciteit en het aantal sleuven van de basisunit.
Een standaard Q-serie systeem ondersteunt tot 64 sleuven over meerdere basisunits die via verlengingskabel zijn verbonden.
Elke Q64AD bezet één sleuf (27,4 mm breed) en 16 I/O punten.
Een systeem met 64 sleuven ondersteunt theoretisch 64 Q64AD modules, wat 256 analoge ingangskanalen biedt — hoewel in de praktijk systeem energiebudgetten, basisunit configuraties, en de mix met andere module types het werkelijke aantal zullen bepalen.
V5: Ondersteunt de Q64AD middeling per individueel kanaal, of wordt middeling toegepast op alle kanalen tegelijk?
Middeling is configureerbaar per individueel kanaal.
Elk kanaal heeft zijn eigen middeling in-/uitschakelen en middeling instelling in het buffergeheugen — kanaal 1 kan 50ms tijdbasismiddeling ingeschakeld hebben terwijl kanaal 2 zonder middeling draait, kanaal 3 gebruikt tellinggebaseerde middeling van 10 samples, en kanaal 4 is ook niet gemiddeld.
Deze onafhankelijkheid per kanaal stelt de module in staat om geoptimaliseerd te worden voor de kenmerken van elk signaal zonder de responsiviteit van sneller veranderende kanalen te compromitteren.
