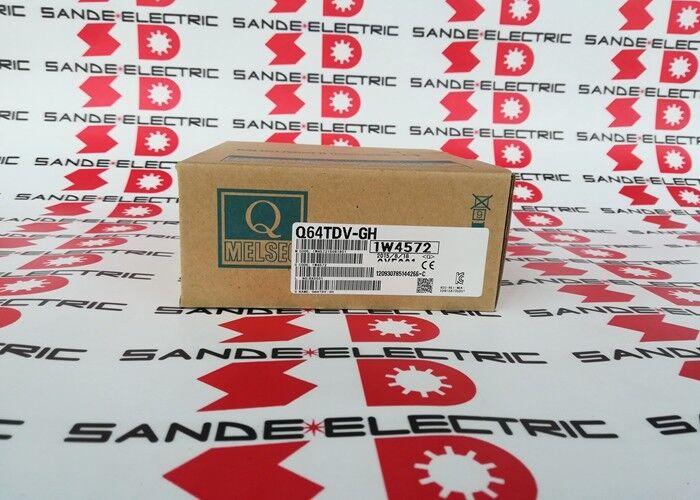

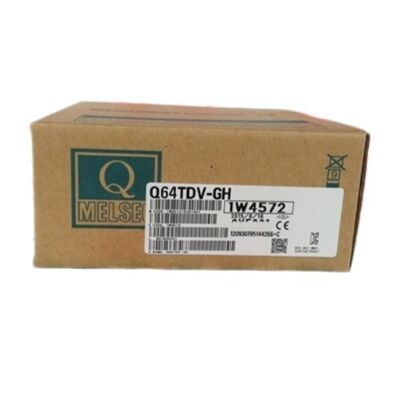

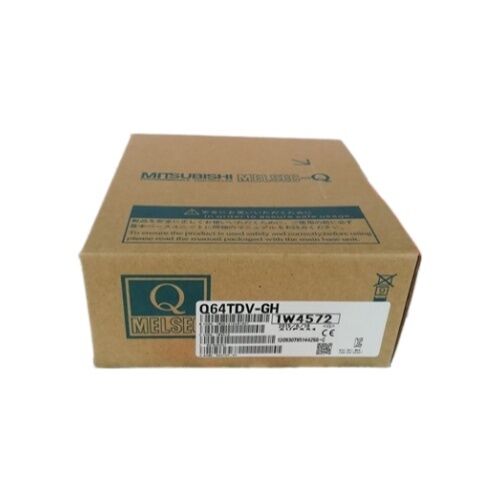

Nieuwe MITSUBISHI PLC Module Q64TDV-GH In Doos Q64TDVGH

Mitsubishi Q64TDV-GH∙ MELSEC-Q Channel-Isolated Thermocouple / Micro Voltage Input Module ∙ 4-Channel / B R S K T E J N Types / ±100mV / 40ms/ch / Wire Break / CE

Twee meetmodi in één module

De Q64TDV-GH bedient twee verschillende meetbehoeften vanuit dezelfde 4-kanaalslot.

Inlaattemperatuur van het thermopaar:Sluit direct aan op een van de acht standaard thermocouple-typen: B, R, S, K, T, E, J of N. De module verwerkt de compensatie van koude verbindingen intern, zodat er geen extern koude verbindingscircuit nodig is.De gemeten temperatuur wordt een 16-bits getekende binaire waarde op schaal ×10 (dus 25Het gebruikelijke temperatuurbereik is afhankelijk van het thermocoupeltype: het B-type bestrijkt de hoogste temperaturen; de T- en K-typen bestrijken de meest gebruikelijke industriële temperaturen.

Micro-spanningsinvoer:Meten van signalen in het bereik van −100 tot +100 mV met een 2MΩ of hogere invoerimpedantie.met een vermogen van niet meer dan 50 W, en andere brug- of precisie-laagspanningssensoren die onder het bereik van standaard ±10V- of 4×20mA-analooginvoermodules zouden liggen.

Het omrekeningsresultaat is een 16-bits getekende binaire waarde van −25000 tot +25000, die het volledige ±100mV-bereik met fijne resolutie beslaat.

Beide modi werken parallel over de 4 kanalen ‡ kanaal 1 kan een K-thermocouple meten terwijl kanaal 2 een microvoltsignaal van de belastingcel leest, van één module in één slot.

Belangrijkste specificaties

Channel-to-Channel-isolatie Waarom het belangrijk is

Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentialsDe Q64TDV-GH isoleert elk kanaal galvanisch van elk ander kanaal.

In industriële temperatuurmetingsinstallaties zijn vaak verschillende thermoparen fysiek aan verschillende metalen structuren bevestigd motorbehuizingen, die elk een ander aardpotentieel kunnen hebbenZonder kanaalisolatie verschijnen potentiële verschillen tussen deze structuren als common-mode-interferentie op het signaal.de meting van elk kanaal is elektrisch onafhankelijk, zodat potentiële verschillen tussen thermocouple bevestigingspunten de aangrenzende kanaallezingen niet beschadigen.

Hetzelfde principe geldt voor de microvoltumeisen van de spanningsmeters in de meerpuntsbelastingmonitoring ∙ elk brugcircuit kan verwijzen naar een ander grondpunt op de machineconstructie.

Toepassingsscenario's

Temperatuurregeling van de ovenzone:Vier K-type thermoparen verbonden met de Q64TDV-GH, die afzonderlijke verwarmingszones monitoren.Alarmen voor het detecteren van draadbreuk als een sensorverbinding midden in het proces mislukt.

Monitoring van belastingen/belastingen op meerdere punten:Laadcellen op vier perswerktuigstations gemeten als microvoltsignaal (± 100 mV-bereik).Kanalisolatie voorkomt dat mechanische dwarsstemmen op het meetcircuit de afzonderlijke belastingsmetingen beschadigen.

een vermengde thermo- en micro-spanning:Twee kanalen voor het aflezen van thermocouple-invoer (procestemperatuur); twee kanalen voor het aflezen van lage-uitgangsdrukomvormers (± 50 mV-uitgang).Een module verwerkt beide sensortypen tegelijkertijd zonder extra hardware.

Veelgestelde vragen

V1: Wat is het verschil tussen de Q64TDV-GH en de Q64TD?

Beide zijn 4-kanaals MELSEC-Q-thermocouple-invoermodules met dezelfde thermocouple-dekking.De Q64TDV-GH voegt micro-spanningsinvoer mogelijkheden (± 100mV per kanaal) toe die de Q64TD niet heeft. De GH ondersteunt ook hogere nauwkeurigheid micro spanningsmeting met 16-bits getekende binaire output in het bereik van -25000 tot +25000.De temperatuur van de spanningsmeters moet worden gemeten naast de thermocouples., of wanneer alleen micro-spanningsinvoer vereist is.

V2: Hoe wordt de compensatie van koude verbindingen op de Q64TDV-GH behandeld?

De module bevat een intern compensatiekanal voor koude verbindingen dat de temperatuur aan de thermocoppelverbindingsterminals op de module continu bewaakt.Alle thermocouple-metingsberekeningen passen deze compensatie automatisch toe om de juiste gemeten temperatuurwaarde te verkrijgenBij gebruik van de module met standaard thermocouple bedrading is geen externe referentie of compensatiecircuit voor koude verbindingen vereist.De compensatie van de koude verbinding is alleen van toepassing op kanalen in thermocouple-invoermodus, niet op kanalen in micro-spanningsinvoermodus.

V3: Kunnen de individuele kanalen onafhankelijk wisselen tussen thermocouple- en micro-spanningsinvoermodus?

Ja. Elk kanaal is onafhankelijk geconfigureerd voor een thermocouple- of micro-spanningsinvoer met behulp van de instellingen van de intelligente functiemodule-schakelaar in GX Developer of GX Works2.De schakelaarinstellingen wijzen het invoertype per kanaal toeEen kanaal dat is geconfigureerd voor micro-spanningsinvoer verricht geen koude verbindingscompensatie of thermocouple-linearisatie. Het rapporteert het ruwe signaal van ±100 mV als een digitale waarde van ±25000.

V4: Wat gebeurt er met de uitgangswaarde van de Q64TDV-GH als een ingangsspanning hoger is dan ±100mV?

het gespecificeerde invoerbereik van de module is ±100 mV, met een absolute maximale bescherming van ±5 V. Signalen binnen ±5 V zullen de module niet beschadigen,maar metingen boven ±100 mV worden gerapporteerd bij de bovengrens of ondergrens van het digitale uitvoerbereik (±25000). Elk signaal dat meer dan ±5 V bedraagt, brengt hardwarebeschadiging van het ingangscircuit met zich mee. Gebruik een passende signaalconditionering of -bescherming indien veldsignalen onder storingsomstandigheden meer dan ±100 mV kunnen bedragen.

V5: Hoeveel Q64TDV-GH-modules kunnen in één MELSEC-Q-systeem worden geïnstalleerd?

De Q64TDV-GH neemt 16 I/O-punten in de I/O-toewijzing van de Q-CPU in en telt als één speciale I/O-eenheid.In één Q-systeem kunnen maximaal 10 Q64TDV-GH-modules samen bestaan, voor een maximum van 40 geïsoleerde thermo- of micro-spanningsmetingskanalen, afhankelijk van de totale stroomvoorziening van de systeemconfiguratie.
