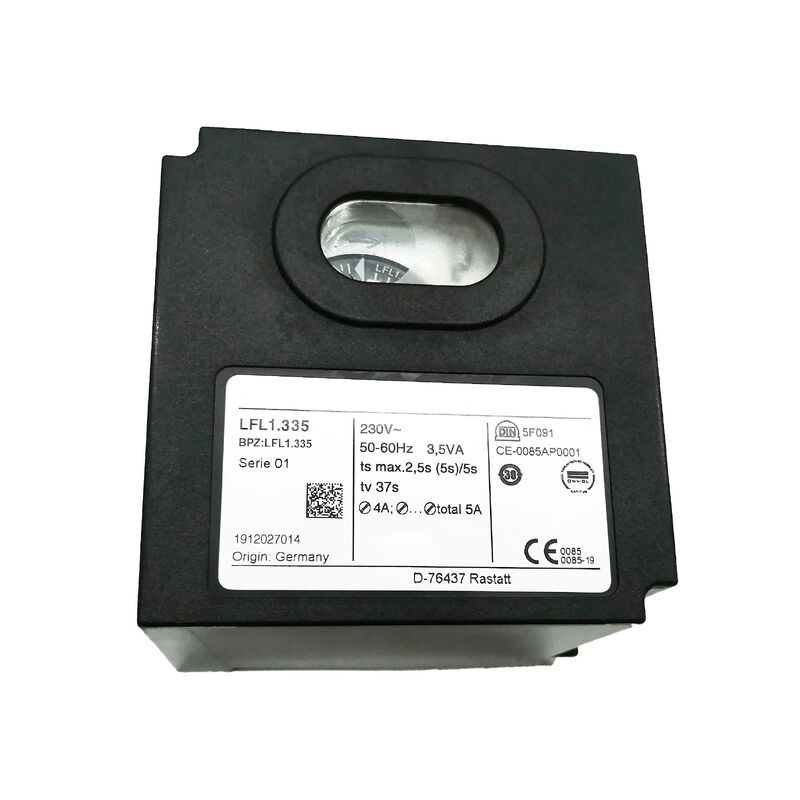

Nieuwe SIEMENS LFL1.335 220-240V GAS CONTROL BOX- Boiler Programmer

Siemens LFL1.335 | Branderregeling — 110VAC / geforceerde trek / gas + olie + dubbele brandstof / intermitterend / t1=37s / TSA=2,5s / t9=5s

Vlamsupervisie, sequentiebepaling en veilige uitschakeling: wat een branderbediening doet

Een branderbesturing is geen algemeen relais of programmeerbare controller; het is een speciale veiligheidssequencer die speciaal is ontworpen voor verbrandingsapparatuur. De LFL1.335 beheert de volledige opstart- tot uitschakelvolgorde van een brander met geforceerde trek: voorventilatie, ontsteking, bevestiging van de vlam, gecontroleerde bedrijfsmodus en veilige vergrendelingsreactie wanneer er een fout optreedt. Deze functies moeten worden uitgevoerd in een gedefinieerde, wettelijk verplichte volgorde om te voldoen aan de verbrandingsveiligheidsnormen.

De drie gepubliceerde timingparameters definiëren de specifieke volgorde van de LFL1.335:

t1 = 37 seconden — voorspoeltijd:Voordat wordt geprobeerd de ontsteking aan te wakkeren, draait de ventilator met geforceerde trek gedurende 37 seconden om eventuele onverbrande brandstof of gas uit de verbrandingskamer en het rookkanaal te spoelen. Deze spoeling voorkomt dat een brandstofrijke atmosfeer door de vonk wordt ontstoken. De 37 seconden durende voorventilatie is een ontwerpkeuze die is afgestemd op het volume van de verbrandingskamer van de brander.

TSA = 2,5 seconden — veiligheidstijd voor ontsteking (Sicherheitszeit):Na een poging tot ontsteken moet de vlam binnen 2,5 seconden worden gedetecteerd. Als de vlamdetector binnen dit venster het ontstaan ​​van de vlam niet bevestigt, schakelt de LFL1.335 de brandstofklep uit en wordt vergrendeld. Een TSA van 2,5 seconden is geschikt voor toepassingen met directe gasontsteking waarbij de vlamreactie snel is.

t9 = 5 seconden — naspoeltijd:Na een normale uitschakeling blijft de ventilator nog 5 seconden draaien om de verbrandingsproducten uit de warmtewisselaar en het rookkanaal te verwijderen voordat de ventilator stopt.

Deze timingwaarden liggen vast in de hardware van de LFL1.335; ze zijn niet ter plaatse programmeerbaar. Het selecteren van de juiste LFL1-variant betekent het selecteren van de juiste voorventilatie- en veiligheidstijden voor de specifieke brander.

Belangrijkste specificaties

Intermitterende werking: wat dit betekent voor de installatie

In de terminologie van de branderautomaat heeft "intermitterend bedrijf" een specifieke betekenis: de brander ondergaat binnen elke bedrijfsperiode van 24 uur minstens één gecontroleerde uitschakeling (via de normale uitschakelvolgorde van de branderautomaat). Dit onderscheidt zich van "continue werking", waarbij de brander gedurende langere perioden zonder cyclussen draait.

Veel industriële en commerciële verwarmingssystemen circuleren op natuurlijke wijze: industriële ovens, verpakte ketels, luchtverwarmers en proceswarmtesystemen die de output of trapcapaciteit moduleren. Voor deze systemen is intermitterende werking de normale werkcyclus en de LFL1.335 is dienovereenkomstig ontworpen. Voor branders die continu moeten draaien zonder enige cyclische uitschakeling gedurende dagen of weken, is een branderautomaat die geschikt is voor continu bedrijf de juiste specificatie.

Toepassingsscenario's

Industriële ketels en verpakte stoomgeneratoren:Voorventileren, openen van de gasklep, vonkontsteking, vlambevestiging via ionisatie- of UV-detector, modulerende regeling tijdens bedrijf – allemaal in volgorde van de LFL1.335.

Procesluchtverwarmers en warmtewisselaars:Brander met geforceerde trek die warmte levert voor drogen, uitharden of procesverwarming. De LFL1.335 zorgt voor een veilige opstart na elke productiebatch-uitschakeling.

Dual-fuel brandersystemen:Dankzij de omschakeling op gas/olie kan de brander op beide brandstoffen werken. De LFL1.335 houdt toezicht op de vlammen, ongeacht welke brandstof actief is.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de LFL1.335 en andere LFL1-varianten zoals LFL1.322 of LFL1.338?

LFL1-varianten verschillen voornamelijk in hun timingparameters: voorspoeltijd (t1) en veiligheidstijd (TSA). De LFL1.322 heeft t1=12s/TSA=2s; de LFL1.338 heeft t1=37s/TSA=5s. Deze tijden zijn hardwarematig vastgelegd en bepalen de juiste variant voor een specifieke brander. Het vervangen van een variant met een andere timing kan hinderlijke uitsluitingen veroorzaken (een te korte veiligheidstijd) of niet voldoen aan de verbrandingsveiligheidsnormen (onvoldoende voorspoelen). Zorg er altijd voor dat de exacte LFL1.xxx-aanduiding van de geïnstalleerde unit overeenkomt.

Vraag 2: Welke vlammenmelders zijn compatibel met de LFL1.335?

De LFL1-familie is compatibel met UV-vlamdetectoren uit de series QR, QRA en QRC van Siemens, en met ionisatiesondes voor bewaking van gasvlammen. Het specifieke type vlamdetector dat in de brander is geïnstalleerd, bepaalt welke detectorinterface de LFL1.335 gebruikt: UV-detector of ionisatie-ingang. Controleer vóór vervanging de vlamdetectiemethode met de ontwerpdocumentatie van de brander.

V3: Wat gebeurt er als de LFL1.335 wordt vergrendeld?

Bij blokkering schakelt de LFL1.335 onmiddellijk alle brandstofkleppen en de ontstekingstransformator spanningsloos. Er gaat een vergrendelingsindicator branden (meestal een rood controlelampje of indicator op de bediening). De brander kan pas opnieuw opstarten nadat de vergrendeling handmatig is gereset, meestal door op een resetknop op de LFL1.335 zelf of op een extern resetpunt te drukken. Deze handmatige resetvereiste is opzettelijk: het dwingt een operator om de oorzaak te erkennen en te onderzoeken voordat een herstart wordt toegestaan.

Vraag 4: Kunnen de LFL1.335-timingparameters worden aangepast?

Nee. De voorspoeltijd (t1 = 37s), veiligheidstijd (TSA = 2,5s) en naspoeltijd (t9 = 5s) zijn vastgelegd in de hardware van de LFL1.335; ze kunnen niet worden aangepast door externe parameters of schakelaars. Als u de timing wilt wijzigen, moet u een andere LFL1-variant met de vereiste waarden selecteren.

Vraag 5: Waar komt de LFL1.335 vandaan?

Via specialisten op het gebied van verbrandingsregelingen, leveranciers van HVAC- en branderapparatuur en distributeurs van reserveonderdelen voor industriële verwarmingssystemen. Siemens Building Technologies (nu Siemens Smart Infrastructure) levert LFL1-regelingen via zijn distributienetwerk voor verbrandingsregelingen. Bevestig het exacte onderdeelnummer LFL1.335 en de 110VAC-voedingsversie voordat u bestelt – varianten met hogere spanning (220VAC) hebben verschillende bestelnummers en zijn niet uitwisselbaar.
