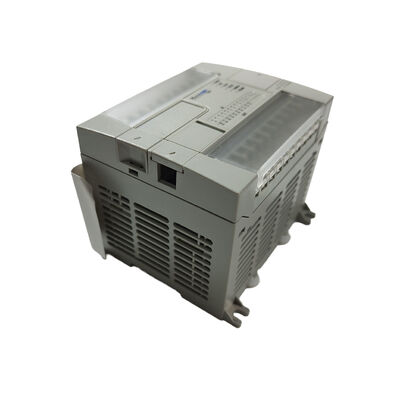

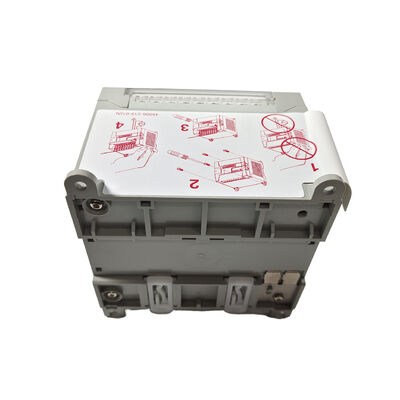

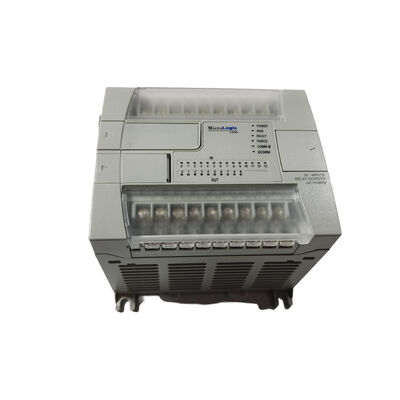

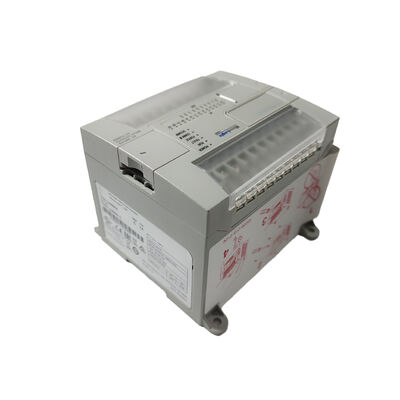

Een nieuwe verzegelde Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 Controller 1762L24BWA

1762-L24BWA. MicroLogix 1200 ′′ 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relay / 6KB / RS-232C Multi-Protocol / Afgesloten reserve

14 Input Maar niet alle 14 zijn gelijk

De 14 digitale ingangen van de 1762-L24BWA zijn verdeeld in twee functioneel verschillende groepen, en het onderscheid is van belang voor de manier waarop de machine is ontworpen.

10 standaard 24VDC-invoerpunten:Standaard digitale ingangen gefilterd voor normale sensorsignalen: drukknoppen, grensschakelaars, nabijheidssensoren en relaiscontacten.geschikt voor alle normale machine-sequentieactiviteiten.

4 snelle 24VDC-invoer:High-speed inputs met een aanzienlijk kortere responstijd, ontworpen voor signalen die sneller schakelen dan standaardinvoer op betrouwbare wijze kan vastleggen.Deze snelle ingangen verwerken het tellen van de pulstrein (stroommeters, encoderpulsen, productie-tellers), kortdurende triggersignalen en elke invoer die binnen een enkele PLC-scancyclus of tussen scans moet worden gedetecteerd.Op een machine met een productie-teller met 200 pulsen per minuut en een hoge snelheid afwijzingsgate trigger, de snelle ingangen kunnen verwerken wat de standaard ingangen niet kunnen.

Deze 10+4 split is een ontwerpkeuze, geen toeval.Machines die trage sensoren mengen met één of twee hoge snelheidssignalen krijgen beide soorten van één controller, zonder een afzonderlijke hoogsnelheids-telmodule.

Belangrijkste specificaties

Eén RS-232C-poort, vier protocollen ¢ Eén poort voor alle gemeenschappelijke behoeften

De ingebouwde RS-232C-poort van de 1762-L24BWA ondersteunt vier communicatieprotocollen vanaf een enkele fysieke connector:

DF1:Allen-Bradley's point-to-point serieprotocol voor directe communicatie tussen MicroLogix en RSLogix 500 programmeringsterminals, of tussen MicroLogix-eenheden in DF1 polling-arrangementen.

DH-485:Allen-Bradley's multi-drop netwerk verbindt meerdere MicroLogix en SLC controllers op een gedeelde RS-485 bus.De 1762-L24BWA maakt verbinding met een bestaand DH-485-netwerk zonder een extra communicatiemodule.

Modbus RTU:Het industriestandaard Modbus-protocol in RTU binair formaat, waardoor de MicroLogix 1200 kan communiceren met drives van derden, energiemeters, externe I/O,en andere modbus-compatibele apparaten als master of slave.

ASCII:Telecommunicatie in karaktermodus voor streepjescodelezers, weegschalen, etiketteringsprinters en andere toestellen voor het verzenden of ontvangen van gewone tekstgegevens.

Deze protocolflexibiliteit van één seriële poort is een praktisch voordeel in echte machineinstallaties waar de controller mogelijk verbinding moet maken met een Modbus-aandrijving, gegevens moet ontvangen van een barcodelezer,en toegankelijk zijn via een programmering laptop alle van dezelfde RS-232C connector in verschillende configuraties.

Toepassingsscenario's

Compacte verpakkingsapparatuur:Tien standaard sensoren die het filmweefsel, de aanwezigheid van het product en de positie van de bekledingskaak controleren.Tien relais-uitgangen voor de besturing van de filmvormende motorRS-232C in Modbus RTU spreekt met de servo aandrijving voor kaak positionering.

Transportband met batch-telling:Standaardinvoer voor stop/start knoppen en veiligheidsgrenzen. Snelle invoer voor het tellen van productpulsen van een transporterencoder. Relaisuitvoer voor het bedienen van de contactoren van de transportermotor en de afleidingspoorten.

Onderhoudsreserve voor geïnstalleerde MicroLogix 1200-systemen:De MicroLogix 1200 werd door de jaren 2000 op grote schaal ingezet in compacte machinepanelen.en RS-232C-protocolconfiguratie zonder programmawijziging.

Veelgestelde vragen

V1: Wat is het verschil tussen 1762-L24BWA en 1762-L24BXB?

De 1762-L24BWA heeft relais (W) uitgangen en AC (A) stroomtoevoer. De 1762-L24BXB heeft transistor (X = DC bron) uitgangen en DC stroomtoevoer. De input en geheugen specificaties zijn hetzelfde.Kies BWA wanneer de machine een wisselstroomvoorziening en relais-uitgangen gebruikt voor de flexibiliteit van de belasting; kies BXB wanneer een 24VDC-toevoerpaneel en snelle transistoruitgangen vereist zijn.

V2: Welke programmeringssoftware wordt gebruikt voor de 1762-L24BWA?

RSLogix 500 (Rockwell's legacy MicroLogix/SLC 500 programmeringsomgeving) of Studio 5000 Logix Designer 500 (het huidige pakket dat RSLogix 500-mogelijkheden bevat).Verbinding via de RS-232C seriepoort met een 1761-CBL-PM02 of gelijkwaardige programmeerkabel, of via USB met een 1747-UIC USB-to-DH-485 adapter indien het DH-485-protocol wordt gebruikt.

V3: Kunnen de snelle ingangen encoderpulsen tellen voor positie meting?

De snelle ingangen kunnen hoge snelheidspulsgetallen verzamelen van enkanaalscoders of sensoren.De MicroLogix 1200 maakt gebruik van de HSC-instructie (High Speed Counter) om de snel inschrijvingswaarden in het programma te beheren. Voor kwadrature (A/B fase) encoder tellen met richtingsdetectie,Verifieer de specifieke MicroLogix 1200 HSC-configuratie op basis van de MicroLogix 1200-referentiehandleiding not all models support full quadrature input from fast input channels.

V4: Kan er aanvullend I/O aan het 1762-L24BWA worden toegevoegd?

Ja. De MicroLogix 1200 ondersteunt uitbreidings-I/O-modules (serie 1762) die via de rechterzijde van de uitbreidingspoort worden aangesloten.analoge I/ODe maximale uitbreiding is afhankelijk van het stroombudget van de basiscontroller.
