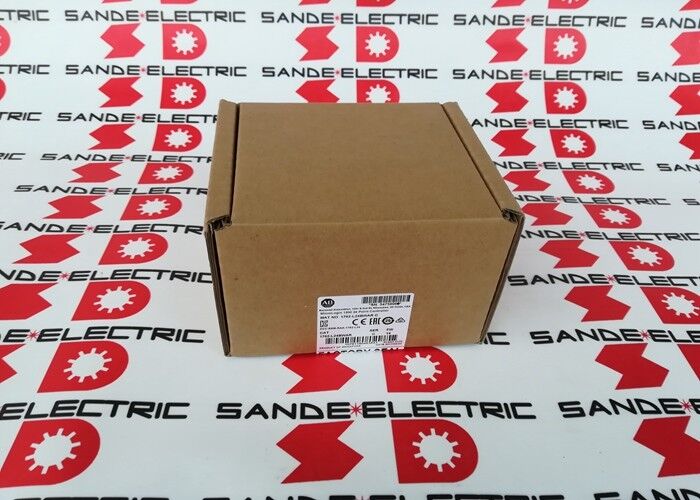

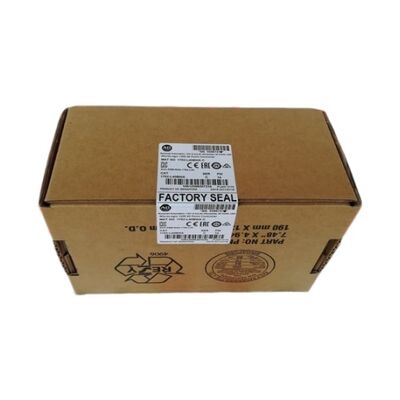

Eén AB ALLEN BRADLEY 1762-L24BWAR - Fabriek verzegeld - 1762L24BWAR

1762-L24BOORLOG | MicroLogix 1200 — 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 relais / extra HMI + programmeerpoort / niet meer leverbaar 2022

1762-L24BWAR versus 1762-L24BWA — de poort die het verschil maakt

De 1762-L24BWAR en de 1762-L24BWA delen dezelfde I/O-configuratie: 14 ingangen (10 standaard + 4 snel) en 10 relaisuitgangen, dezelfde AC-voeding en hetzelfde geheugen en dezelfde instructieset. Het functionele verschil zit in het achtervoegsel "R" - een extra speciale poort voor HMI- of programmeerverbindingen.

De standaard L24BWA biedt één RS-232C-poort die aan alle communicatiebehoeften voldoet: programmeertoegang, HMI-verbinding, Modbus RTU voor frequentieregelaars en ASCII voor randapparatuur. Voor elke verbinding is het nodig om de protocolconfiguratie van de poort te wijzigen. De L24BWAR voegt een tweede poort toe, specifiek voor gelijktijdige HMI-werking: de ene poort onderhoudt de programmeerverbinding of Modbus-aandrijvingscommunicatie, terwijl de andere de HMI-paneelverbinding onderhoudt zonder protocolwisseling.

Voor machine-installaties met een permanent bedieningspaneel (PanelView of soortgelijke RS-232C-aangesloten HMI) die continu verbonden moeten blijven terwijl de machine in bedrijf is en terwijl een laptop verbinding maakt voor programmabewaking of wijziging, maakt de L24BWAR de noodzaak weg om de HMI los te koppelen om de programmeerkabel aan te sluiten. Beide verbindingen bestaan ​​naast elkaar.

Belangrijkste specificaties

10 standaard + 4 snelle ingangen — twee signaalsnelheden vanaf één controller

De 10 standaardingangen reageren met de normale ingangsfiltersnelheid - geschikt voor drukknoppen, eindschakelaars, foto-elektrische sensoren en alle typische machinesequentiesignalen. De 4 snelle ingangen verminderen de filtertijd om hoogfrequente pulssignalen op te vangen die de standaardingangen zouden kunnen aliasen of missen: productietellers van hogesnelheidssensoren, encoderreferentiepulsen of triggersignalen van korte duur.

De 10 relaisuitgangen zorgen voor spanningsonafhankelijke veldschakeling. Motorstartspoelen op 230 VAC, 24 VDC magneetventielpilots en 24 VDC indicatielampen zijn allemaal aangesloten op hetzelfde relaisuitgangsgedeelte - de relaiscontacten zijn geïsoleerd van de PLC-voeding en accepteren elke veldspanning die erop is aangesloten binnen de contactclassificatie.

Toepassingsscenario's

Compacte transportband met permanente HMI:Een productietransportband met een vast touchscreen voor de operator, aangesloten via de HMI-poort. Servicemonteurs hebben tijdens de productie toegang tot het programma voor online monitoring via de tweede poort, zonder het operatordisplay te onderbreken.

Verpakkingsstation met encodertelling:10 standaardingangen voor materiaalaanwezigheid, voltooiing van de afdichting en status van de transportband. Vier snelle ingangen tellen snelle productpulsen van een foto-elektrische sensor en accepteren encoderreferentiesignalen. 10 relaisuitgangen regelen de filmdoorvoer, het afdichtingselement, het mes en de uitwerppoort.

Onderhoudsreserve voor MicroLogix 1200 BWAR-systemen:De dubbele poortcapaciteit van de L24BWAR werd gespecificeerd in machineontwerpen waarbij gelijktijdige HMI- en programmeerverbindingen vereist waren. Een directe L24BWAR-vervanging behoudt de oorspronkelijke poortarchitectuur zonder herbedrading of protocolherconfiguratie.

Veelgestelde vragen

Vraag 1: Wat is het functionele verschil tussen de R- en niet-R-varianten van de 1762-L24BWA?

De 1762-L24BWA heeft één RS-232C-communicatiepoort. De 1762-L24BWAR voegt een tweede poort toe, specifiek bedoeld voor HMI- of programmeerverbindingen. De tweede poort maakt gelijktijdige aansluiting mogelijk van een HMI-paneel op de ene poort en een programmeerlaptop of Modbus-apparaat op de andere - zonder dat de machine hoeft te stoppen of te worden losgekoppeld tijdens programmatoegang.

Vraag 2: Welke protocollen ondersteunt de extra HMI/programmeerpoort?

Beide poorten ondersteunen dezelfde protocolset: DF1 full-duplex, DF1 half-duplex, DH-485, Modbus RTU en ASCII. De poortselectie voor elk protocol wordt geconfigureerd in de kanaalconfiguratie van de controller. Normaal gesproken wordt aan één poort DF1 toegewezen voor programmeertoegang en aan de andere poort DF1 of DH-485 voor HMI-communicatie, maar beide protocollen kunnen aan beide poorten worden toegewezen.

V3: Kan I/O-uitbreiding worden toegevoegd aan de 1762-L24BWAR?

Ja. De MicroLogix 1200 ondersteunt uitbreidings-I/O-modules uit de 1762-serie die zijn aangesloten op de uitbreidingspoort aan de rechterkant. Digitale ingang, digitale uitgang (relais en transistor), analoge I/O en RTD/thermokoppelmodules zijn beschikbaar. De totale uitbreidingscapaciteit wordt beperkt door het stroombudget van de controller. Controleer vóór inbedrijfstelling het totale stroomverbruik, inclusief alle uitbreidingsmodules.

Vraag 4: Welke programmeersoftware wordt gebruikt voor de 1762-L24BWAR?

RSLogix 500 is de programmeeromgeving voor de MicroLogix 1200-familie. De verbinding vindt plaats via een RS-232C-poort met behulp van een geschikte seriële kabel met een USB-naar-serieel-adapter voor moderne laptops. RSLogix 500 ondersteunt de MicroLogix 1200-instructieset inclusief high-speed counter (HSC), PID- en ASCII-stringinstructies.

V5: Is de 1762-L24BWAR compatibel met hetzelfde programma als een 1762-L24BWA?

Ja. De I/O-adressering, instructieset, geheugenorganisatie en programmastructuur zijn identiek tussen de L24BWA en L24BWAR. Een programma ontwikkeld voor de L24BWA draait zonder aanpassingen rechtstreeks op de L24BWAR. Het enige verschil is de extra poort, waarvoor communicatieconfiguratie van kanaal 1 vereist is als deze moet worden gebruikt. Bestaande kanaal 0-communicatieconfiguraties worden zonder wijzigingen overgedragen.
