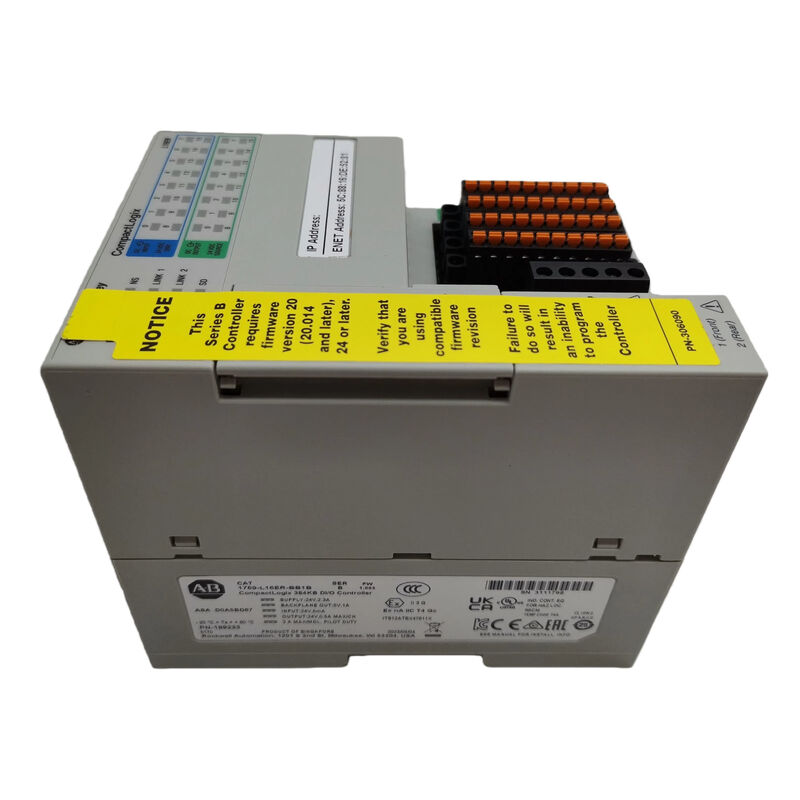

Een nieuwe AB CompactLogix 5370 Controller 1769-L16ER-BB1B in doos

Allen-Bradley 1769-L16ER-BB1B CompactLogix L16 Controller

Overzicht

De1769-L16ER-BB1Bis eenCompactLogix 5370 L1-controllerontworpen voor compacte EtherNet/IP-machinebesturing.

Rockwell identificeert het als eenCompactLogix L16-controllermet384 KB gebruikersgeheugen,ingebouwde 16 digitale ingangen en 16 digitale uitgangen,Dual Ethernet-poorten met DLR-mogelijkheid,tot 6 lokale uitbreidingsmodules, en een1 GB SD-kaart geleverd met de controller.

De installatie-instructies van Rockwell laten ook zien dat de controller een24 VDC nominale stroomtoevoermet eenInvoerbereik van 10...28,8 VDC, en dat de USB-poort bedoeld is voortijdelijke lokale programmeringin plaats van een permanente verbinding.

Technische gegevens

Toepassingswaarde

De 1769-L16ER-BB1B is goed geschikt voorcompacte machinecellen, verpakkingssystemen, vervoerbanden, modulaire OEM-apparatuur en kleine EtherNet/IP-architecturenwaar ingebouwde I/O en dual-port Ethernet nuttiger zijn dan een grotere rackcontroller.

Rockwell's CompactLogix 5370 L1-literatuur plaatst de L1-familie specifiek voorkleine tot middelgrote toepassingendie een lager aantal assen, een compacte voetafdruk en geïntegreerde DLR-netwerkcapaciteit vereisen.

Dat maakt deze controller vooral praktisch in machines waar de paneelruimte beperkt is, maar Logix-gebaseerde besturing en EtherNet / IP-integratie nog steeds nodig zijn.

De waarde ervan in onderhoudswerkzaamheden is even sterk.

Wanneer een machine oorspronkelijk werd ontworpen rond deL16ER-BB1BVoetafdruk, ingebed I/O en POINT Bus uitbreiding concept, het vervangen door hetzelfde model behoudt meestal de kast lay-out, netwerkstructuur,Het is de bedoeling dat de controleerders van de verschillende modellen in een andere klasse worden overgeplaatst..

Dit is een technische conclusie gebaseerd op de gepubliceerde ingebedde I/O, 6-module uitbreiding en DLR-geactiveerde architectuur van de controller.

Vervangings- en selectieperspectief

Voor vervangingswerkzaamheden moet de 1769-L16ER-BB1B worden aangevuld metingebedde I/O-type, geheugenklasse, Ethernet-layout en lokale uitbreidingsschaal, niet alleen door de CompactLogix achternaam.

In de praktijk zijn de details die het belangrijkst zijn de16 zonk-invoer / 16 bron-uitvoer,384 KB geheugen,Dual-Ethernet DLR-ontwerp, en10 tot 28,8 VDC vermogen.

Het is meestal de veiligste manier om veranderingen in bedrading, netwerk en ingebruikname te voorkomen.

Veelgestelde vragen

V1: Wat voor soort controller is 1769-L16ER-BB1B?
Het is eenCompactLogix 5370 L1-controllermetingebouwde digitale I/O,twee Ethernet-poorten, en384 KB gebruikersgeheugen.

In de praktijk is het een compacte Logix-controller bedoeld voor kleine tot middelgrote EtherNet/IP-machines in plaats van grote rackgebaseerde systemen.

V2: Voor welke toepassingen is het het meest geschikt?
Het past.compacte automatiseringssystemenIn de eerste plaats is het van belang dat de technische ontwikkeling van de machines, zoals transportvoertuigen, verpakkingsmachines, modulaire skids en machinecellen, waarbij de ruimte van de panelen beperkt is, maar Logix-programmering en EtherNet/IP nog steeds van belang zijn.

Rockwell's L1-controller literatuur plaatst de familie expliciet in kleine tot middelgrote toepassingen met lagere as en I / O-tellingen.

V3: Waarom doet DLR ertoe op deze controller?
DLR helpt de veerkracht te verbeteren in ringtopologische EtherNet/IP-netwerken.

V4: Waarom is de ingebedde I/O-configuratie belangrijk?
Omdat de ingebedde16 DI / 16 DOHet is een onderdeel van hoe de oorspronkelijke machine was bedraad.

Het vervangen van de controller door het verkeerde I/O-type of de verkeerde uitvoerstijl kan onmiddellijke problemen met veldbedrading en opstarten veroorzaken.

V5: Wat dient te worden gecontroleerd alvorens te bestellen?
Controleer het geïnstalleerde onderdeelnummer, bevestig de384 KBgeheugenklasse, controleer de16 zonk-invoer / 16 bron-uitvoer, en zorg ervoor dat de machine dezelfde24 VDCvermogen enDLR-compatibele dual-Ethernetde lay-out.
