Een nieuwe Allen Bradley 1769-L18ERM-BB1B COMPACT LOGIX Ethernet Controller

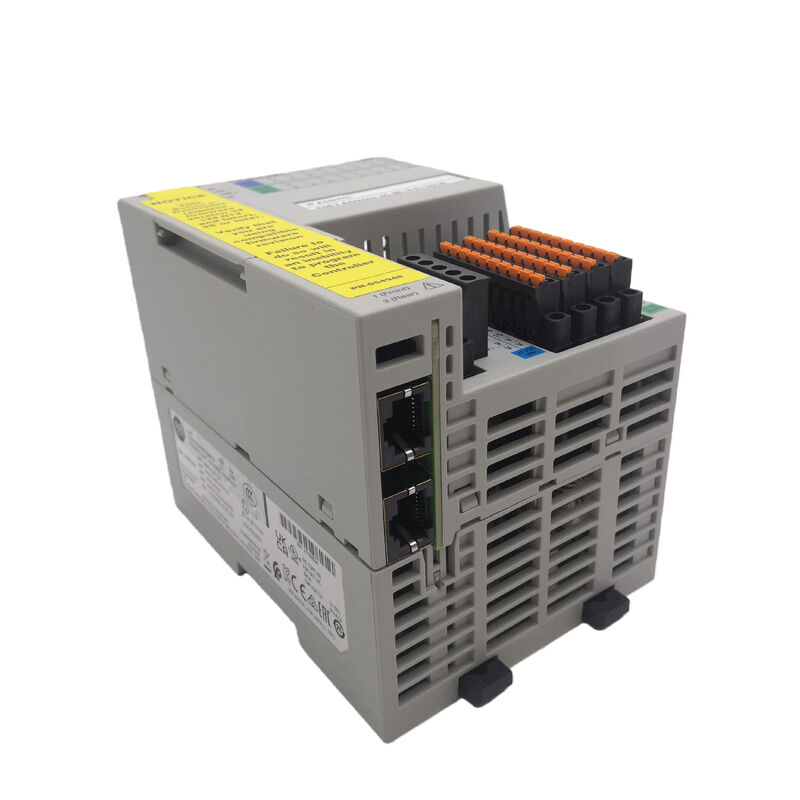

Allen-Bradley 1769-L18ERM-BB1B CompactLogix Controller

Overzicht

De1769-L18ERM-BB1Bis eenCompactLogix 5370 L1-controllerGebouwd voor compacte machinebesturing waar ingebouwde I/O, EtherNet/IP-netwerken en geïntegreerde beweging in één klein controllerplatform moeten zitten.

Rockwell en distributeur referenties beschrijven dit model met512 KB gebruikersgeheugen,Dual Ethernet met de mogelijkheid van een ring op het niveau van het apparaat,16 inslag van de gootsteen,16 bronuitgangen, steun voormaximaal 8 Ethernet/IP-knooppunten, en2-assige CIP-beweging met kinematica.

Het maakt ook gebruik van1734 POINT I/O backplanevoor uitbreiding, wat het in een andere uitbreidingsklasse plaatst dan de grotere op Compact I/O gebaseerde L2- en L3-controllers.

Technische gegevens

Toepassingswaarde

Deze controller past goed incompacte verpakkingssystemen, vervoerbanden, materiaalverwerkingsstations, OEM-skids en kleine Ethernet-gebaseerde machinecellenWaar een beperkt maar krachtig Logix-platform de juiste oplossing is.

De combinatie vaningebedde I/O,Dual Ethernet, en2-assige bewegingHet maakt het vooral praktisch in machines die nauw moeten integreren tussen basissequencing en lichtbewegingscontrole zonder over te stappen naar een grotere controllerfamilie.

Dat applicatieprofiel is een technische afleiding die is getrokken uit de gepubliceerde geheugen-, knooppunt-, bewegings- en POINT I/O-kenmerken van de controller.

Vervangings- en selectieperspectief

Voor vervangingswerkzaamheden moet de 1769-L18ERM-BB1B worden afgestemd opingebedde I/O-type, POINT I/O-uitbreidingsconcept, Ethernet-layout en bewegingsmogelijkheid, niet alleen door CompactLogix achternaam.

In praktische systemen zijn de belangrijkste details:16 zonk-invoer / 16 bron-uitvoer, deL1-architectuur, en de2-assige CIP-bewegingde capaciteit.

Het koppelen van dezelfde controller behoudt meestal zowel de machinebedrading als de projectstructuur schoner dan overstappen naar een andere Logix-klasse.

Veelgestelde vragen

V1: Wat voor soort controller is 1769-L18ERM-BB1B?
Het is eenCompactLogix 5370 L1-controllermet ingebouwde digitale I/O, dual Ethernet en geïntegreerde bewegingscapaciteit.

In de praktijk is het bedoeld voor compacte machinebesturing in plaats van grote modulaire reksystemen.

V2: Voor welke toepassingen is het het meest geschikt?
Het past.kleine tot middelgrote machinesDat vereist EtherNet/IP controle, compacte voetafdruk en lichte geïntegreerde beweging.

Dit is een technische conclusie gebaseerd op de gepubliceerde512 KB geheugen,8-nodige EtherNet/IP schaal, en2-assige bewegingde capaciteit.

Vraag 3: Waarom is POINT I/O-ondersteuning hier belangrijk?
Omdat deze controller uitbreidt door de1734 POINT I/O backplane, niet via de grotere Compact I/O-uitbreidingsstijl die op sommige andere CompactLogix-modellen wordt gebruikt.

Dat beïnvloedt hoe de machine is bedraad en hoe de controller past in de originele architectuur.

V4: Waarom is CIP-beweging op twee assen belangrijk?
Omdat het de controller toestaat om basisbewegingstaken rechtstreeks via EtherNet/IP te verwerken.

In praktisch machineontwerp kan dat de behoefte aan een aparte bewegingsprocessor in kleinere systemen verminderen.

V5: Wat dient te worden gecontroleerd alvorens te bestellen?
Controleer de geïnstalleerde controller code, bevestig deL1 / punt I/Ode architectuur, controleer de16 DI / 16 DOIn de eerste plaats moet de applicatie worden geïntegreerd in de I/O-vereiste, en moet de applicatie afhankelijk zijn van dezelfde2-assige bewegingendubbel Ethernet DLRde lay-out.
