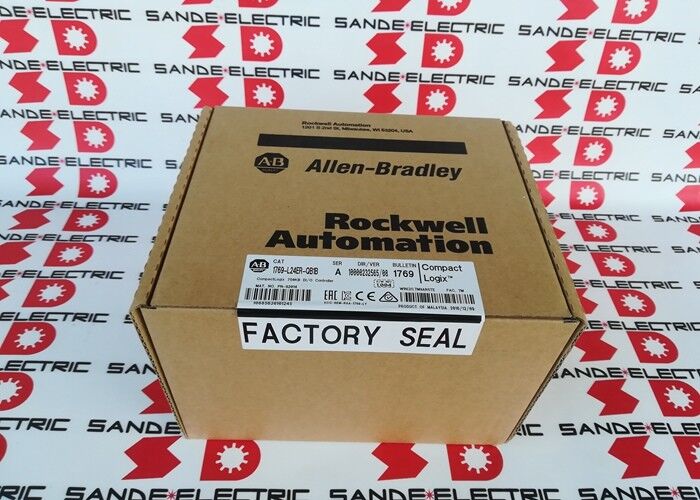

Een nieuwe Allen Bradley 1769-L24ER-QB1B 1769L24ERQB1B

1769-L24ER-QB1B | CompactLogix 5370 L2 — 750 KB / 16 DI + 16 DO / Dual EtherNet/IP DLR / 4 uitbreidingsmodules / 32 taken / 24VDC ingebouwde voeding

Controller, I/O en voeding: allemaal geïntegreerd

De 1769-L24ER-QB1B is een CompactLogix 5370 L2-controller - een enkele eenheid die de controllerprocessor, een ingebouwde 24VDC-voeding en 32 geïntegreerde I/O-punten in één behuizing combineert. Het achtervoegsel "QB1B" duidt dit aan als de geïntegreerde I/O-variant: 16 digitale ingangen en 16 digitale uitgangen op een enkele ingebedde I/O-module in de controllerbehuizing.

Deze integratie elimineert de noodzaak om een ​​afzonderlijke voeding en afzonderlijke I/O-modules te specificeren, monteren en bedraden voor de basis-I/O-vereiste. Voor een machine met maximaal 32 standaard 24VDC I/O-punten regelt de controller alles vanaf één railpositie. Vier extra 1769 Compact I/O-uitbreidingsmodules breiden het systeem uit als de 32 ingebedde punten niet voldoende zijn.

De 2A per uitgangspunt (8A per gemeenschappelijk) op de ingebouwde uitgangen drijft standaard DC-belastingen rechtstreeks aan - magneetklepspoelen, relaisspoelen, 24VDC-magneetschakelaars en indicatielampen zonder tussenkomst van hardware.

Belangrijkste specificaties

Dual EtherNet/IP met DLR: veerkrachtige netwerktopologie

Beide Ethernet-poorten vormen een geïntegreerde switch met twee poorten, waardoor Device Level Ring (DLR) netwerktopologie mogelijk is. In een DLR-ring heeft elk apparaat twee kabelverbindingen die een gesloten lus vormen. Eén enkele kabelbreuk ergens in de ring leidt het verkeer automatisch om via het resterende pad. Voor productieomgevingen waar een netwerkkabelfout anders de lijn zou stilleggen, biedt DLR veerkracht op ringniveau zonder een externe beheerde switch.

Maximaal 8 EtherNet/IP-knooppuntverbindingen ondersteunen gedistribueerde I/O-stations, drives met EtherNet/IP-interfaces, externe I/O-adapters en HMI-panelen op hetzelfde netwerk. Voor DeviceNet-integratie voegt een 1769-SDN-scannermodule in de uitbreidingsbus een DeviceNet-masternetwerk toe.

32 taken en 100 programma's — Flexibiliteit van programmaarchitectuur

De taakstructuur ondersteunt maximaal 32 onafhankelijke taken: continu, periodiek of gebeurtenisgestuurd. Elke taak biedt plaats aan maximaal 100 programma's. Dankzij deze architectuur kunnen machinesequencing, bewegingsbesturing, I/O-besturing en HMI-gegevensbeheer in afzonderlijke taken worden uitgevoerd met onafhankelijke uitvoeringsprioriteiten en -intervallen, zonder dat er meerdere controllers nodig zijn.

Toepassingsscenario's

Compacte verpakkings- en transportmachines:16 ingebouwde sensoringangen, 16 ingebouwde solenoïde- en motoruitgangen en een 24VDC-voeding - alles in één eenheid. EtherNet/IP verbindt het HMI-paneel en een extern I/O-station zonder extra hardware.

Machinecellen met DeviceNet-apparaten:Een 1769-SDN-module in de uitbreidingsbus voegt een DeviceNet-netwerk toe voor aandrijvingen, sensoren en actuatoren die al op DeviceNet zijn aangesloten. EtherNet/IP verwerkt gelijktijdig toezicht- en HMI-verkeer.

OEM-paneelintegratie:De geïntegreerde voeding elimineert de externe transformator of schakelende voeding voor de controller. Paneelruimte en bedradingstijd worden verminderd in vergelijking met afzonderlijke controller-, voeding- en basis-I/O-modules.

Veelgestelde vragen

Vraag 1: Wat is de uitgangsstroomcapaciteit van de 16 ingebouwde uitgangen?

Elk van de 16 ingebouwde uitgangen levert 2A bij 24VDC. Acht uitgangen delen elke gemeenschappelijke aansluiting, waarbij de gemeenschappelijke een totaalvermogen van 8A heeft. Voor een maximale gelijktijdige belasting moet u ervoor zorgen dat het gecombineerde stroomverbruik van alle gelijktijdig actieve uitgangen op een gemeenschappelijke uitgang niet groter is dan 8A.

Vraag 2: Kan DeviceNet worden gebruikt met de 1769-L24ER-QB1B?

Ja, via de 1769-SDN-scannermodule geïnstalleerd in een van de vier uitbreidingsslots. De SDN-module biedt een DeviceNet-masterpoort voor apparaten die niet beschikbaar zijn in EtherNet/IP-formaat. Dit verbruikt een van de vier beschikbare lokale uitbreidingsmoduleposities.

V3: Welke programmeersoftware wordt gebruikt voor de 1769-L24ER-QB1B?

Studio 5000 Logix Designer is de standaard programmeeromgeving voor de CompactLogix 5370-familie. De verbinding vindt plaats via de USB-poort voor directe programmering of via een EtherNet/IP-poort voor netwerkprogrammering. De controller ondersteunt de programmeertalen Ladder Diagram, Structured Text, Function Block Diagram en Sequential Function Chart.

Vraag 4: Wat biedt de SD-kaart naast geheugen?

De 1 GB SD-kaart (meegeleverd; ondersteunt maximaal 2 GB) dient als niet-vluchtige programmaopslag, een datalogdoel voor receptbestanden en gebeurtenisrecords, en een firmware-updatemedium. Programmaback-up naar SD-kaart biedt herstelmogelijkheden zonder programmeerterminal; een vervangende controller kan bij het opstarten automatisch van de SD-kaart worden geladen.

V5: Waarin verschilt de 1769-L24ER-QB1B van de 1769-L24ER-QBFC1B?

De QB1B heeft één ingebouwde I/O-module (16 DC-ingangen + 16 DC-uitgangen). De QBFC1B heeft twee ingebouwde I/O-modules: dezelfde digitale I/O plus een extra analoge en snelle tellermodule. De QBFC1B is geschikt voor toepassingen die ingebouwde analoge I/O of snel tellen nodig hebben; de QB1B dekt toepassingen waarbij standaard digitale I/O voldoende is.
