Nieuw en origineel Allen Bradley 1769-L24ER-QBFC1B 1769L24ERQBFC1B

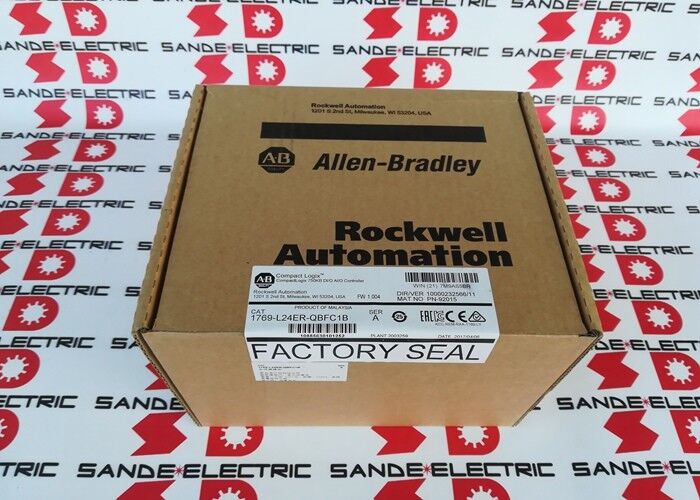

Allen-Bradley 1769-L24ER-QBFC1B CompactLogix Controller

Overzicht

De 1769-L24ER-QBFC1B is een CompactLogix 5370 L2 controller bedoeld voor compacte machineapplicaties die meer variëteit aan onboard I/O nodig hebben dan een basis ingebouwde digitale controller kan bieden.

Rockwell configuratiegegevens en industriële productreferenties beschrijven deze met 750 KB gebruikersgeheugen, dubbele EtherNet/IP-poorten met DLR-functionaliteit, 16 DC-ingangen, 16 DC-uitgangen, 4 universele analoge ingangen, 2 analoge uitgangen, 4 snelle tellers, en ondersteuning voor maximaal 4 lokale 1769 Compact I/O-modules van de controller.

Het bevat ook een 1 GB SD-kaart, ondersteunt maximaal 2 GB, en gebruikt een 24 VDC ingebouwde voeding van de controller.

Technische gegevens

Toepassingswaarde

Deze controller past goed in OEM-skids, verpakkingsmachines, compacte processtations, machinecellen en automatiseringspanelen waar zowel digitale als analoge signalen direct vanaf de controller body moeten worden verwerkt.

Het sterkste praktische voordeel is dat het ingebouwde digitale I/O, analoge I/O, snelle telling en dubbele Ethernet combineert in één compacte unit, wat het aantal modules kan verminderen en het kastontwerp kan vereenvoudigen.

Die toepassingsgeschiktheid is een technische afleiding gebaseerd op de gepubliceerde ingebouwde I/O-mix en de limieten voor lokale uitbreiding van de controller.

Vervanging en selectieperspectief

Voor vervangingswerkzaamheden moet de 1769-L24ER-QBFC1B worden gematcht op ingebouwde I/O-mix, analoge capaciteit, Ethernet-structuur en schaal van lokale uitbreiding, niet alleen op de naam van de CompactLogix-familie.

In de praktijk zijn de belangrijke details het 750 KB geheugen, de 16/16 digitale I/O, de 4 AI / 2 AO analoge structuur, en de 4-module Compact I/O-uitbreidingslimiet.

Het matchen van hetzelfde model is meestal de veiligste manier om zowel de veldbedrading als de rol van de controller in de machine te behouden.

FAQ

V1: Wat voor soort controller is de 1769-L24ER-QBFC1B?
Het is een CompactLogix 5370 L2 controller met ingebouwde digitale en analoge I/O, dubbele Ethernet en lokale Compact I/O-uitbreidingsmogelijkheden.

V2: Welke toepassingen passen er het beste bij?
Het past bij compacte machinesystemen die onboard digitale en analoge verwerking nodig hebben zonder direct aparte analoge modules toe te voegen.

Dat gebruiksprofiel is een technische afleiding gebaseerd op de gepubliceerde ingebouwde I/O-mix en de compacte schaal van de controller.

V3: Waarom zijn de analoge kanalen belangrijk op dit model?
Omdat de ingebouwde 4 universele analoge ingangen en 2 analoge uitgangen de controller in staat stellen om gemengde sensor- en regelkringtaken direct te ondersteunen.

In praktische kasten kan dat het gebruik van slots verminderen en de hardware-indeling vereenvoudigen.

V4: Waarom zijn snelle tellers hier belangrijk?
Omdat ze de controller in staat stellen om snelle digitale puls-ingangen te verwerken zonder dat er een aparte telmodule nodig is voor veel compacte toepassingen.

Dit is een technische afleiding gebaseerd op de gepubliceerde 4 snelle tellers van de controller.

V5: Wat moet er gecontroleerd worden voor het bestellen?
Controleer de geïnstalleerde controllercode, bevestig de 750 KB geheugenklasse, verifieer de vereiste digitale en analoge I/O-mix, en zorg ervoor dat de machine dezelfde 4-module lokale uitbreiding en dubbele Ethernet DLR-regeling gebruikt.
