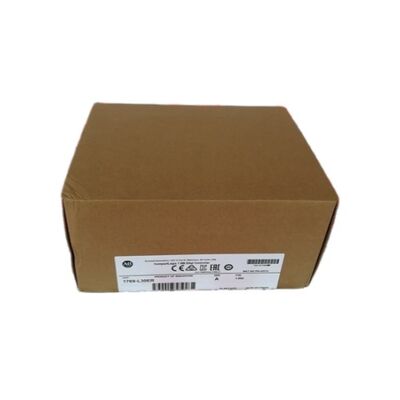

Een nieuwe AB PLC 1769-L30ER 1769L30ER CompactLogix Processor 1769-L3OER

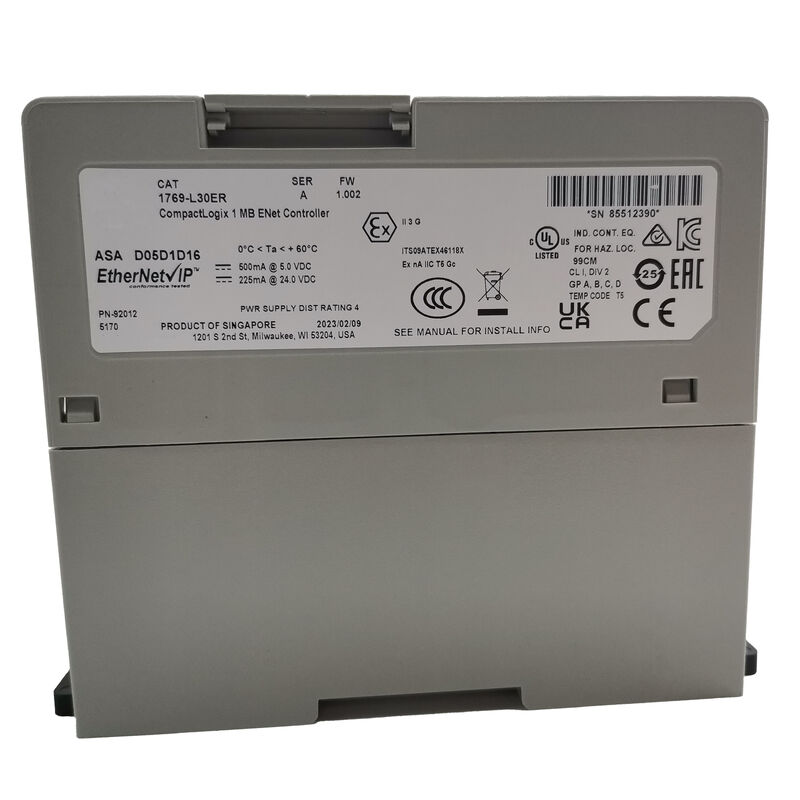

1769-L30ER. CompactLogix 5370 L3 1MB / Dual EtherNet/IP DLR / 16 nodes / 8 I/O modules / 32 taken / USB / 30V isolatie / DIN of paneelmontage

1769-L30ER versus aangrenzende L3 varianten

Het CompactLogix 5370 L3-assortiment omvat verschillende varianten die hetzelfde 1 MB geheugen, dual EtherNet/IP en 8 lokale I/O-slot specificaties delen.De verschillen zijn functioneel en niet op capaciteit gebaseerd:

De 1769-L30ER is de baseline L3-configuratie: volledige EtherNet/IP-netwerken en DLR-capaciteit, 1 MB programmageheugen, 8 uitbreidingsgleufpunten, dual Ethernet met DLR ¢ maar geen CIP Motion-ascapaciteit.voor het bedienen van machines, sequencing, gedistribueerd I/O-beheer en HMI-connectiviteit zonder coördinatie van de servo-as, biedt de L30ER de volledige functieset tegen een lagere kostenprijs dan de L30ERM met beweging.

De ingebouwde supercapacitor behoudt de real-time klokwaarde (RTC) bij stroomverlies een functie die in de NSE-variant ontbreekt,waardoor de norm L30ER de juiste specificatie is voor niet-gevaarlijke toepassingen waarvoor na het herstel van de stroom nauwkeurige tijdstempelgegevens of tijdgebaseerde programma-uitvoering nodig zijn.

Belangrijkste specificaties

CIP-sync

De 1769-L30ER ondersteunt CIP Sync, die een gemeenschappelijke tijdsverwijzing verspreidt over alle EtherNet/IP-apparaten in het netwerk met behulp van het IEEE 1588 Precision Time Protocol.Tijdstempels op gebeurtenissen die zijn geregistreerd op verschillende knooppunten, I/O-adapters, HMI-terminals zijn allemaal verwezen naar dezelfde klok.Dit maakt de volgorde van gebeurtenissen in het gedistribueerde systeem leesbaar en betrouwbaar.

Toepassingsscenario's

High-speed verpakkingslijnen:CIP Motion verzorgt servosynchronisatie; CIP Sync timestamps elke gebeurtenis over de lijn.

Geautomatiseerde opslagsystemen:Stacker kraan, transporter en barcode scanner werken als EtherNet/IP knooppunten onder L30ER coördinatie.

Waterzuiveringsstations:Niveausensoren, stroommeters en pompklep actuatoren op gedistribueerde I/O stations.

Collaboratieve meerdere besturingssystemen:The L30ER runs as a local intelligent node within a larger ControlLogix or CompactLogix network — managing a machine section's local I/O while exchanging data with the system-level controller via EtherNet/IP.

Installatie- en bedradingsnota's

• De totale hoeveelheid uitbreidings-I/O-modules mag niet meer dan 8 bedragen; het totale energiebudget moet in alle modules worden gecontroleerd.
• Gebruik voor alle EtherNet/IP-verbindingen industriële afgeschermde twisted-pair-kabels; hou ze gescheiden van stroomkabels
• De SD-kaart slaat back-ups van programma's en firmware-updates op. Het dient niet als runtime-uitvoeringsmedium
• Panelomgeving: omgevingsvochtigheid ≤85% RH (niet-condensatie); zorgen voor voldoende ventilatie
• Bevestig de configuratie van het IP-adres voor de eerste aanzet om netwerkconflicten op gedeelde segmenten te voorkomen

Veelgestelde vragen

V1: Wat is het praktische verschil tussen de 1769-L30ER en de 1769-L30ERM?

De L30ERM voegt CIP Motion-controller-mogelijkheden (4 servo-assen) toe aan hetzelfde hardwareplatform.De L30ER heeft geen CIP Motion-functie Als de toepassing alleen discrete en procescontrole vereist (geen coördinatie van servobewegingen), is de L30ER de juiste en kosteneffectievere specificatie.de L30ERM is vereist.

V2: Welke programmeersysteem is verbonden met de 1769-L30ER?

Studio 5000 Logix Designer is de programmeeromgeving voor de CompactLogix 5370-familie.Studio 5000 ondersteunt Ladder DiagramDe 1769-L30ER ondersteunt Logix Designer versie 20 en hoger.

V3: Hoeveel lokale I/O-punten bieden 8 uitbreidingsmodules?

Het aantal punten is afhankelijk van de specifieke 1769 Compact I/O-modules die zijn geselecteerd.Modules met een hoge dichtheid van 32 punten in alle 8 slots bieden 256 lokale I/O-puntenDe 8-slot limiet is de hardwarebeperking; binnen die limiet bepaalt de selectie van de module het totale aantal punten.

V4: Waar wordt de 30V-continuous isolation rating voor gebruikt?

De 30V-continuous isolation is de nominale spanning voor de basisisolatie tussen de USB-, Ethernet- en interne businterfaces van de controller.Het definieert de elektrische afscheiding die beschermt tegen spanningsverschillen in gemeenschappelijke modus tussen de controller en aangesloten apparatenIn de praktijk betekent deze bevoegdheid dat de communicatiepoorten van de controller niet geïsoleerd zijn voor hoogspanningstoepassingen voor verbindingen met veldcircuits bij hogere potentialen,tussen de regelaar en de veldbedrading een geschikte isolatie-hardware moet worden gebruikt.
