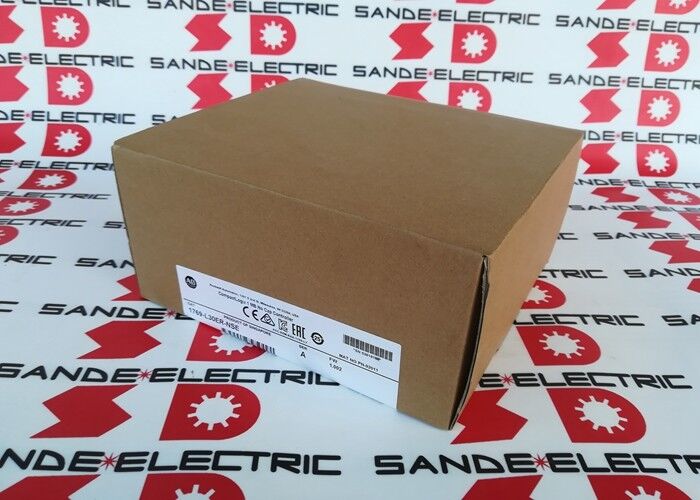

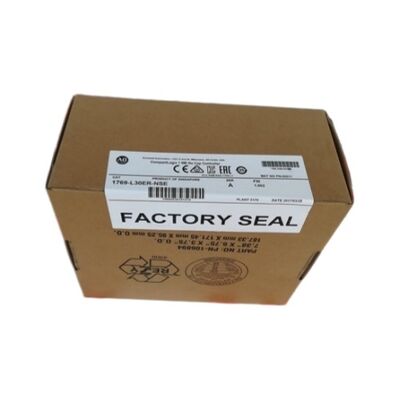

Nieuwe ALLEN BRADLEY 1769-L30ER-NSE COMPACTLOGIX-processor

1769-L30ER-NSE. CompactLogix 5370 L3 1MB / Dual EtherNet / IP DLR / 16 nodes / 8 I / O-modules / Geen Supercap / Gevaarlijke locatie / USB / 1 GB SD

NSE No Supercap De specificatie die dit model definieert

De 1769-L30ER-NSE en de standaard 1769-L30ER zijn functioneel identiek in geheugen, Ethernet-capaciteit, I/O-uitbreiding en programmering.- Nee.bevatten een supercapacitor voor real-time clock (RTC) energieback-up.

De standaard CompactLogix 5370 controllers gebruiken een interne supercondensator om de realtime klok te onderhouden tijdens stroomverlies.Het risico van een snelle afgifte van lading, die in bepaalde omgevingen een risico van een boog of ontsteking vormt.

Voor installaties inGevaarlijke locaties van klasse I, afdeling 2 (Div 2) of zone 2- waar ontvlambare gassen of dampen onder abnormale omstandigheden aanwezig kunnen zijn ­ de apparatuur moet niet-brandbaar zijn of voor het gevaarlijke gebied zijn bestemd.Het verwijderen van de supercondensator verwijdert de potentiële ontstekingsbronDe 1769-L30ER-NSE is de CompactLogix 5370 L3-specificatie die aan deze eis voldoet.

Als in de applicatie voor gevaarlijke locaties een real-time clockback-up nodig is tijdens stroomverlies, zorgt de SD-kaart voor continuïteit van de programmaopslag.

Belangrijkste specificaties

Dual-EtherNet/IP met DLR-capaciteit

Beide Ethernet-poorten vormen een geïntegreerde switch met twee poorten die de topologie Device Level Ring (DLR) ondersteunt.Een DLR-ring verbindt EtherNet-/IP-apparaten in een gesloten lus ̇ een enkele kabelbreuk overal routert verkeer door het overlevende pad zonder handmatige interventie. Tot 16 EtherNet/IP-knooppunten dekken de gedistribueerde I/O-, drive- en HMI-vereisten van de meeste compacte machineinstallaties.

Acht lokale 1769 Compact I/O-uitbreidingsmoduleposities verwerken lokale I/O zonder EtherNet/IP-knooppubliek te verbruiken.De USB-poort biedt toegang tot lokale programmering en firmware-updates zonder netwerkbandbreedte in te nemen.

Toepassingsscenario's

Gevaarlijke locatie:Petrochemische procespanelen van klasse I, afdeling 2 vereisen niet-brandbesturingsapparatuur.De NSE-variant elimineert het supercapacitor boogrisico en biedt tegelijkertijd volledige CompactLogix 5370 L3-functionaliteit dual EtherNet/IP, DLR-resiliëntie en 1 MB programma geheugen.

Olie- en gasputkoppen of verwerkingsautomatisering:Wanneer soms ontvlambare dampen aanwezig kunnen zijn, wordt de NSE-controller geïnstalleerd zonder dat een extra explosiebestendige behuizing nodig is om de standaardvariant met supercapacitor te bevatten.

Directe vervanging van bestaande NSE-installaties:Het overeenkomen van het NSE-suffix bij het vervangen van een geïnstalleerde regelaar behoudt de naleving van de gevaarlijke locatie zonder herbeoordeling.

Veelgestelde vragen

V1: Wat betekent NSE en waarom is het belangrijk?

De standaardcompactLogix 5370-controllers gebruiken een supercondensator om de realtime klok te onderhouden tijdens stroomverlies.In de classificaties van gevaarlijke gebieden van klasse I, afdeling 2 en zone 2, een supercondensator is een potentiële boog/ontstekingsbron. Door deze te verwijderen kan de NSE-variant zonder extra behuizing op die plaatsen worden gebruikt.

V2: Heeft het verwijderen van de supercondensator invloed op het programma van de controller of de gegevensbewaring?

Het programmabehoud wordt door de SD-kaart beheerd, niet door de supercapacitor.Wat verloren gaat bij stroomverlies in de NSE-variant is de real-time klokwaarde de klok wordt opnieuw ingesteld wanneer de stroom wordt hersteldAls in de toepassing RTC-nauwkeurigheid vereist is, geeft een externe netwerktijdsynchronisatiebron de klokreferentie na het herstellen van de stroom.

V3: Welke draadtypen zijn compatibel met het eindblok?

22 ̊14 AWG vaste koper of 22 ̊16 AWG koperdraad met strengen bij 90 °C. Vervangend eindblok is 1769-RTBN18.Deze specificaties hebben betrekking op de standaard 24VDC-veldbedrading die wordt gebruikt in compacte bedieningspanele.

V4: Welke programmeersysteem wordt gebruikt voor de 1769-L30ER-NSE?

Studio 5000 Logix Designer is de standaard programmeringsomgeving voor de CompactLogix 5370-familie.De verbinding is via de USB-poort voor directe programmering of via de EtherNet/IP-poort voor netwerkgebaseerde programma downloadDe 1769-L30ER-NSE ondersteunt alle vier de IEC 61131-3 programmeertalen: Ladder Diagram, Structured Text, Function Block Diagram en Sequential Function Chart.

V5: Kan de 1769-L30ER-NSE de standaard 1769-L30ER vervangen op een niet-gevaarlijke locatie?

De NSE variant is functioneel gelijkwaardig aan de standaard 1769-L30ER in alle mogelijkheden behalve RTC back-up bij stroomverlies.Op niet-gevaarlijke plaatsen waar na het herstellen van de stroom een reële-tijd-horlogegraad vereist isVoor toepassingen die geen RTC-nauwkeurigheid vereisen of netwerktijdsynchronisatie gebruiken, werkt de NSE-variant identiek.
