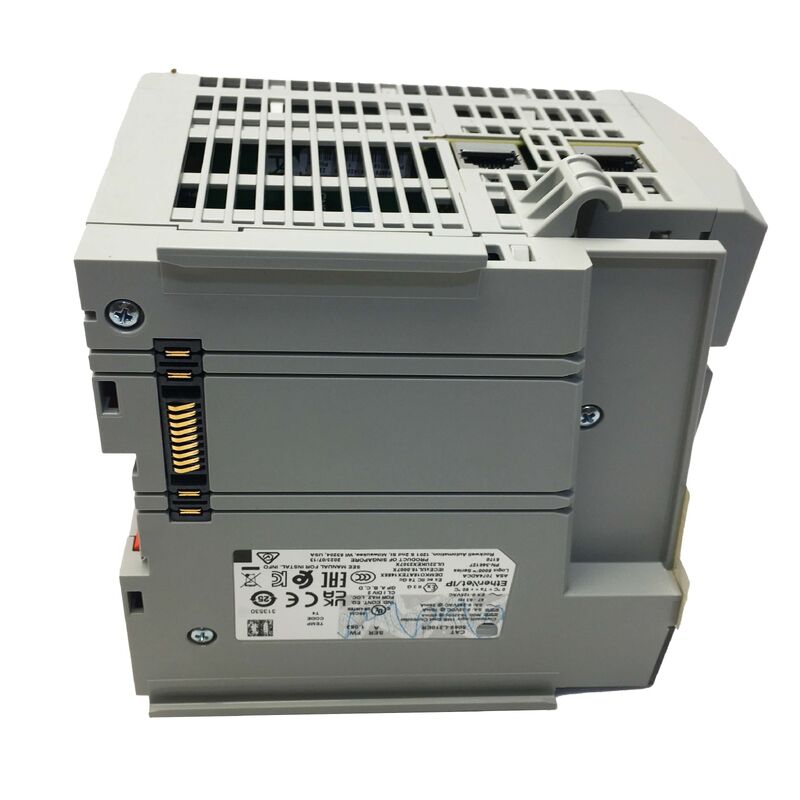

Allen-Bradley 5069-L310ER CompactLogix 5380 PLC
1 MB EtherNet/IP-bewegingscontroller, serie A
Middenstandscontrole zonder middenstandscompromissen
De overstap van PLC's naar een volledig ControlLogix-rack brengt aanzienlijke kosten, ruimte en technische tijd met zich mee.
DeAllen-Bradley 5069-L310ERis eenCompactLogix 5380-controllerdie deze kloof overbrugt door het leveren van de verwerkingscapaciteit, de netwerkarchitectuur en de I/O-capaciteit die nodig zijn voor machine- en procesautomatisering in de middenklasse,in een DIN-rail gemonteerd pakket dat past bij realistische budgetten.
- Serie AEenheid met1 MB gebruikersgeheugen
- Quad-core processorvoor verbeterde prestaties
- Dual 1Gb EtherNet/IP-poortenen één USB-poort
- Ondersteunt tot8 lokale 5069 Compact I/O-modulesen24 EtherNet/IP-nodes
- Programmering uitsluitend viaStudio 5000 Logix Designer
Technische specificaties
| Parameter | Waarde |
|---|
| Deelnummer | 5069-L310ER |
| Reeks | Een |
| Gezin | CompactLogix 5380 |
| Gebruikersgeheugen | 1 MB |
| Verwerker | Quad Core |
| EtherNet/IP-poorten | 2 × 1 GB |
| USB-poort | 1 × Type B 2.0 vol snelheid |
| Communicatie | EtherNet/IP, USB |
| EtherNet/IP-nodes | Tot 24 |
| Lokale I/O-modules | Tot 8 (5069 Compact I/O) |
| Bewegingsassen | 0 |
| Opdrachten | 32 (maximaal 1000 programma's per taak) |
| MOD stroomvoorziening | 18-32V gelijkstroom |
| SA Stroomvoorziening | 0-32V DC / 0-240V AC, 47-63Hz |
| ATEX/IECEx Max | 125 V wisselstroom |
| Ethernet-isolatie | 300V continu; geen isolatie tussen ENET-poorten |
| Netwerktopologieën | Lineaire, sterren, apparaatniveau ring (DLR) |
| Ethernet-snelheid | 10 / 100 / 1.000 Mbps (full-duplex) |
| Niet-vluchtig geheugen | 2 GB SD-kaart (1784-SD2, verzonden) |
| Hoogte | 123 mm (4.84") |
| Diepte | 136.81mm (5.39") |
| Werktemperatuur | 0-60°C (32-140°F) |
| Bergingstemperatuur | -40°C tot 85°C |
| Relatieve luchtvochtigheid | 5-95% (niet-condenserend) |
| Programmeringssoftware | Studio 5000 Logix Designer |
Dual 1Gb EtherNet/IP-poorten
Single-port controllers dwingen tot een compromis: het uitvoeren van I/O-netwerk en HMI/SCADA-verkeer op hetzelfde segment of het toevoegen van een niet-beheerde switch met topologische beperkingen.
De5069-L310ER's dubbele 1 Gb-poortenEen van de poorten kan het machine-I/O-netwerk beheren, terwijl de andere verbinding maakt met de Ethernet-backbone van de fabriek.De ring op het niveau van het apparaat (DLR)een topologie voor storing-tolerante redundantie van het netwerk, die de voortzetting van de werking garandeert, zelfs bij een enkele kabelonderbreking.
DeIsolatie-specificatieis cruciaal: 300V continue isolatie tussen Ethernet-poorten en de interne controller, maargeen isolatie tussen de twee Ethernet-poortenDeze elektrische continuïteit is standaard voor DLR-compatibele controllers en is belangrijk voor het aarden van panelen en de planning van de routing van kabels.
Quad-Core-verwerking en taakuitvoering
De quad-core processor in de 5380-generatie is een significante verbetering ten opzichte van de single-core architecturen in eerdere CompactLogix-families.
Dit resulteert insnellere scantijden, betere verwerking van meerdere gelijktijdige taken en een grotere capaciteit voor bewegingscontrole, gegevenslogging en communicatie-intensieve toepassingen zonder dat de scantijd afneemt.
De controller ondersteunt32 takenmet maximaal1, 000 programma's per taak organisatorische flexibiliteit bieden voor complexe machines met meerdere functionele modi, receptbeheer en gecoördineerde multi-zone controle zonder een ControlLogix-chassis.
5069 Compact I/O-compatibiliteit
De 5069-L310ER gebruikt de5069 Compact I/ODe modules van de modulesfamilie zijn niet de oudere modules van 1769 van eerdere CompactLogix-generaties.
De 5069-modules hebbenhoge-snelheid backplanecommunicatie, een kleinere vormfactor per punt en verbeterde beveiligingsfuncties, waaronder digitaal ondertekende firmware, controllergebaseerde wijzigingsdetectie,en rolgebaseerde toegangscontrole voor routines en add-on-instructies.
De controller ondersteunt tot8 lokale 5069 modulesDirect, met extra I/O beschikbaar via gedistribueerde modules over het EtherNet/IP-netwerk tot 24 knooppunten in totaal.
Flexibiliteit van de stroomvoorziening
DeMOD-vermogen(toevoer van de besturingsmodule) vereist18-32V gelijkstroom¥compatibel met standaard 24V gelijkstroompaneeltoevoer.
DeSA-vermogen(I/O-modulevoorziening) accepteert zowel DC (0-32V) als AC (0-240V bij 47-63Hz), waardoor flexibiliteit wordt geboden voor het aansturen van veldapparaten met verschillende spanningsvereisten vanuit hetzelfde I/O-chassis.
VoorATEX/IECExIn het geval van installaties is het SA-aanbod beperkt totMaximaal 125 V wisselstroom- een belangrijke overweging bij het ontwerp van panelen voor installaties in gevaarlijke gebieden.
Vaak gestelde vragen
Welke programmeringssoftware is nodig voor de 5069-L310ER?
De 5069-L310ER is exclusief geprogrammeerd met behulp vanStudio 5000 Logix Designer. De oudere RSLogix 5000-software is niet compatibel met het CompactLogix 5380-platform. Controleer of uw programmeringsomgeving actueel is voordat u upgrades uit oudere CompactLogix-systemen maakt.
Hoeveel I/O-modules en EtherNet/IP-knooppunten ondersteunt deze controller?
De 5069-L310ER ondersteunt tot8 lokale 5069 Compact I/O-modulesop de achtergrond en tot24 EtherNet/IP-nodesNodes omvatten afgelegen I/O-adapters, schijven, HMI's en andere EtherNet/IP-apparaten die zijn aangesloten op een van de Ethernet-poorten.
Kan deze controller met bewegingsbesturingsassen omgaan?
De5069-L310ER is geschikt voor 0 bewegingsassenVoor toepassingen waarvoor CIP-bewegingsbesturing vereist is, is de CIP-bewegingsactie niet geschikt.de 5069-L320ER- of 5380-besturingssystemen met een hogere capaciteit met bewegingscapaciteit zijn passende selecties binnen dezelfde productfamilie.
Welke netwerktopologieën ondersteunt het dual EtherNet/IP?
De twee Ethernet-poorten ondersteunenLineaire, sterren- en apparaatniveau-ring (DLR)DLR zorgt voor netwerkfouttolerantie, als er ergens op de ring een enkele kabelbreuk optreedt, wordt het verkeer automatisch omgeleid en blijft het I/O-netwerk werken.Dit is een aanzienlijk betrouwbaarheidsvoordeel voor toepassingen waarbij ongeplande stilstand duur is.
Is de 5069-L310ER achterwaarts compatibel met de 1769 CompactLogix I/O modules?
De 5069-L310ER gebruikt5069 Alleen compacte I/O-modulesHet is niet compatibel met de 1769 I/O-modules die in eerdere CompactLogix 1769-L3x-controllers werden gebruikt.de I/O-modules moeten naast de regelaar worden vervangen.
De Allen-Bradley 5069-L310ER is een Rockwell Automation CompactLogix 5380 controller.
