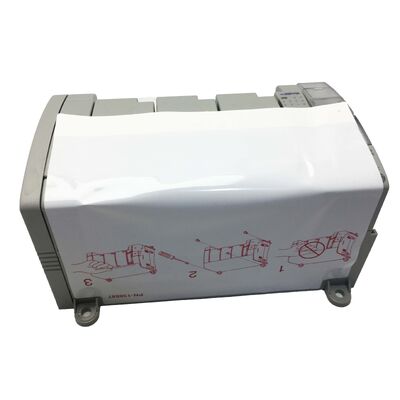

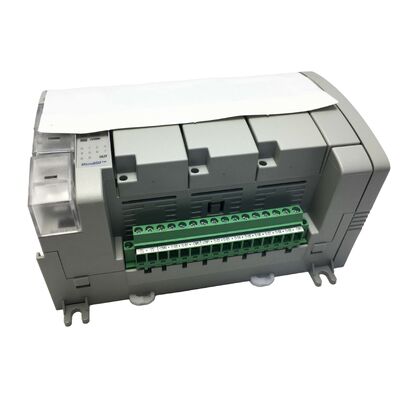

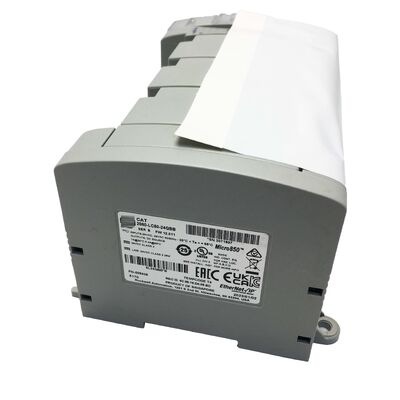

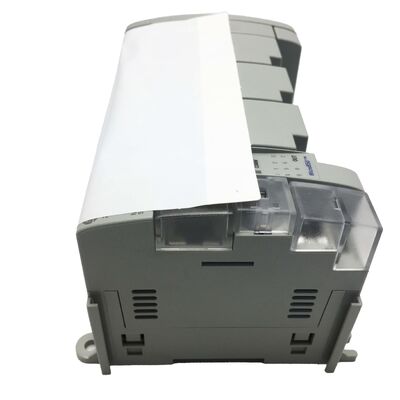

Allen-Bradley 2080-LC50-24QBB | Micro 850 PLC
24 I/O, Ethernet, High-Speed Motion Control Programmeerbare Logische Controller
Onderdeelnummer: 2080-LC50-24QBB
Fabrikant: Allen-Bradley (Rockwell Automation)
Productlijn: Micro 850
UPC: 884951711709
Conditie: Nieuw / Gereviseerd / Surplus Beschikbaar
Productoverzicht
De Allen-Bradley 2080-LC50-24QBB is een middelgrote standalone programmeerbare logische controller uit de Micro 850-serie van Rockwell Automation. Dit controllerplatform overbrugt de kloof tussen de instapmodel Micro 820 en de meer geavanceerde CompactLogix-familie, waardoor het ideaal is voor kleine tot middelgrote machineautomatiseringsapplicaties die een compacte voetafdruk, ingebouwde Ethernet-connectiviteit en echte bewegingsmogelijkheden in één unit vereisen.
Met 14 ingangen, 10 uitgangen, een ingebouwde RJ45 Ethernet-poort, een USB-configuratie-interface en ondersteuning voor maximaal 4 uitbreidings-I/O-modules (waardoor het totale digitale I/O tot 132 punten wordt uitgebreid), biedt de 2080-LC50-24QBB schaalbare prestaties die meegroeien met uw applicatievereisten.
Belangrijkste Specificaties
| Parameter |
Waarde |
| Onderdeelnummer |
2080-LC50-24QBB |
| Productlijn |
Micro 850 |
| Totaal Basis I/O |
24 (14 In / 10 Uit) |
| Ingangsspanning |
12/24V DC Sink/Source |
| Uitgangstype |
24V DC Source |
| High-Speed Ingangen |
8 (Ingangen 0-7) |
| High-Speed Uitgangen |
2 (Uitgangen 0-1) |
| HSC Maximale Frequentie |
100 kHz |
| High-Speed Counters |
4 HSC |
| Bewegingsassen (PTO) |
2 |
| Basis Plug-in Slots |
3 |
| Uitbreidings-I/O-modules |
Tot 4 |
| Max Digitaal I/O |
132 |
| Seriële Poort |
1 * RS-232/485 (niet-geïsoleerd) |
| Configuratiepoort |
1 * USB Type B |
| Ethernet Poort |
1 * RJ45 |
| Voeding Ingang |
20.4-26.4V DC (Klasse 2 / LVLC) |
| Gewicht |
0.43 kg |
Geavanceerde I/O-Mogelijkheden
De 2080-LC50-24QBB beschikt over acht high-speed ingangen die tot 100 kHz kunnen werken via ingebouwde high-speed counters. Deze ingangen dienen als quadrature encoder-ingangen, pulstellingen of frequentiemetingkanalen, en bieden aanzienlijke hardwarebronnen zonder uitbreidingsmodules.
Twee high-speed uitgangen functioneren als pulse train output (PTO) kanalen voor het aansturen van stepper- of servopositioneringsassen. In combinatie met HSC-ingangen voor encoderfeedback maakt dit basale closed-loop positionering of onafhankelijke open-loop stepper-asbesturing direct vanaf de basisunit mogelijk.
Connectiviteitsfuncties
De ingebouwde RJ45 Ethernet-poort ondersteunt het EtherNet/IP-protocol voor integratie met door Rockwell beheerde netwerken, HMI-paneelcommunicatie en toegang op afstand tot programma's. De USB Type B-poort biedt betrouwbare programmering en configuratie via de Connected Components Workbench-software, terwijl de RS-232/485 seriële poort geschikt is voor communicatie met oudere apparaten en instrumentatie-interfaces.
Uitbreidingsmogelijkheden
Ondersteuning voor maximaal vier 2080-serie uitbreidings-I/O-modules breidt de digitale I/O-capaciteit uit tot 132 punten. Uitbreidingsopties omvatten analoge I/O, extra digitale I/O, thermocouple- en RTD-temperatuuringangen en speciale functiemodules. Drie ingebouwde plug-in slots accepteren extra seriële poorten, HSC-kanalen en analoge ingangen voor verbeterde functionaliteit.
Toepassingsgebied
Ideaal voor standalone machinebesturingsapplicaties, waaronder verpakkingsmachines, transportsystemen, kleine assemblage stations, testopstellingen en pomp/ventilator regelpanelen. De 24V DC voedingsvereiste en Klasse 2 stroomclassificatie sluiten aan bij standaard machinebesturingsstroomarchitecturen, terwijl het compacte ontwerp van 0,43 kg efficiënt past in DIN-rail gemonteerde schakelkasten.
Programmering & Software
Geprogrammeerd met Rockwell's Connected Components Workbench (CCW) software - gratis te downloaden. Ondersteunt Ladder Diagram, Function Block Diagram en Structured Text programmeertalen, samen met motion configuratietools voor PTO-asinstelling. Inclusief online monitoring, datatrending en firmware-update mogelijkheden.
Veelgestelde Vragen
Wat is het verschil tussen de PTO-bewegingsassen en de HSC-ingangen?
De twee PTO (Pulse Train Output) kanalen genereren puls-en-richtingssignalen om stepper motor drivers of servo-versterkers aan te sturen. De vier HSC (High-Speed Counter) kanalen tellen pulsen van encoders of andere pulsproducerende apparaten tot 100 kHz. Samen maken ze basale closed-loop positieverificatie mogelijk.
Kan de 2080-LC50-24QBB communiceren met Allen-Bradley HMI-panelen via Ethernet?
Ja. De ingebouwde EtherNet/IP-poort maakt directe communicatie mogelijk met Allen-Bradley PanelView en PanelView Plus HMI-terminals. Tag-gebaseerde communicatie via EtherNet/IP wordt native ondersteund in zowel CCW als HMI-configuratiesoftware.
Hoeveel uitbreidingsmodules kunnen worden toegevoegd en waar worden ze aangesloten?
Maximaal vier 2080-serie uitbreidings-I/O-modules worden aan de rechterkant van de basiscontroller aangesloten, waardoor het totale digitale I/O tot 132 punten wordt uitgebreid. Drie extra plug-in slots op de basisunit accepteren kleinere plug-in modules voor verbeterde functionaliteit.
Welke voeding heeft de 2080-LC50-24QBB nodig?
De controller vereist een 20.4-26.4V DC voeding geclassificeerd als Klasse 2 of LVLC. Een standaard 24V DC schakelende voeding met Klasse 2 certificering wordt doorgaans gebruikt. De controller werkt niet direct op wisselstroom.
Welke software is nodig om de controller te programmeren en is deze gratis?
Rockwell Automation's Connected Components Workbench (CCW) software is vereist en gratis te downloaden. Het ondersteunt meerdere programmeertalen en beheert de volledige projectlevenscyclus, inclusief motion configuratie en firmware-updates.
