SNP-9034 Skynet Elektronica 5V±15V Voeding Connectoren Module
Productoverzicht

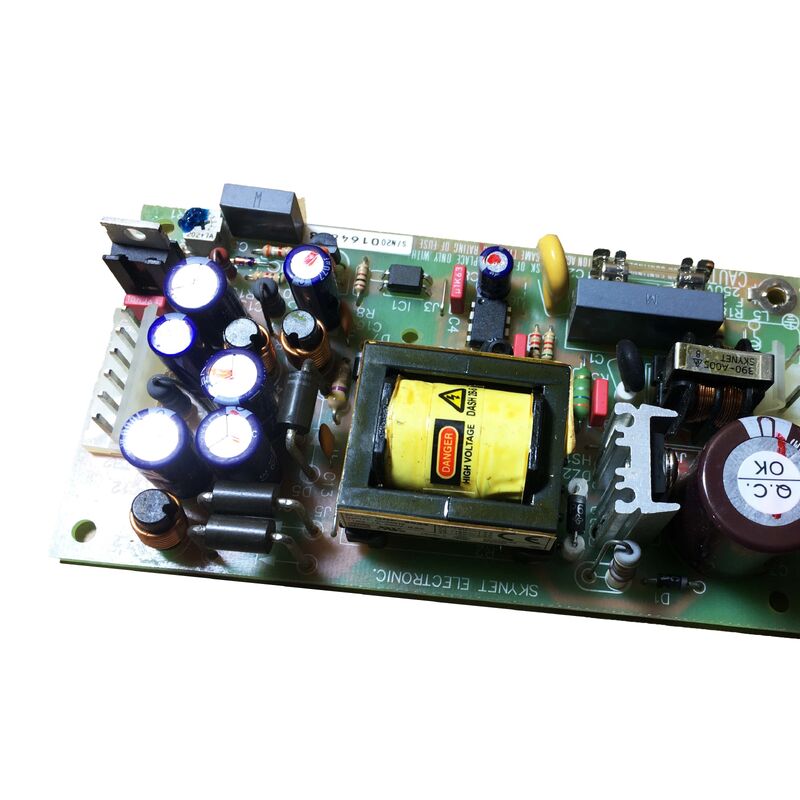

De Skynet SNP-9034 is een open frame schakelende voeding van 30 watt die gelijktijdig drie gereguleerde DC-uitgangsrails levert: +5V bij 1,5A, +15V bij 1,2A en -15V bij 0,3A. Met een universeel AC-ingangsbereik (90VAC tot 260VAC) en wereldwijde frequentietolerantie (47Hz tot 63Hz) werkt deze voeding naadloos op wereldwijde netvoedingen.
Ontworpen voor PLC-systemen, industriële machinebesturingskaarten, meetapparatuur en ingebedde elektronica, biedt deze compacte voeding zowel logische niveaus (+5V) als analoge rails (±15V) in één unit van slechts 70 × 130 × 32,1 mm.
Belangrijkste specificaties
| Totale uitgangsvermogen |
30 W |
| Uitgang 1 |
+5V DC @ 1,5A (nominaal) / 3A (piek) |
| Uitgang 2 |
+15V DC @ 1,2A (nominaal) / 2A (piek) |
| Uitgang 3 |
-15V DC @ 0,3A (nominaal) / 0,5A (piek) |
| Ingangsspanningsbereik |
90VAC tot 260VAC |
| Ingangsfrequentie |
47Hz tot 63Hz |
| Nauwkeurigheid uitgangsspanning |
±1% (alle rails) |
| Veiligheidscertificeringen |
UL 1950, CSA 22.2 Nr. 234, VDE EN60950 |
| Afmetingen |
70 × 130 × 32,1 mm |
Drievoudige uitgangsarchitectuur
De SNP-9034 combineert +5V voor digitale logica, microcontrollers en PLC I/O-circuits met ±15V voor operationele versterkers, analoge signaalconditionering en precisie-instrumentatie. Deze klassieke voedingsarchitectuur elimineert de noodzaak van meerdere voedingen of DC-DC-converters in gemengde digitale/analoge systemen.
Universele ingangscompatibiliteit
Met automatische spanningsaanpassing van 90VAC tot 260VAC werkt deze voeding wereldwijd zonder aanpassingen. De frequentietolerantie van 47-63Hz dekt zowel 50Hz als 60Hz netwerksystemen, terwijl de hold-up tijd van >16ms zorgt voor stabiele werking tijdens korte stroomonderbrekingen.
Open frame ontwerp
De open frame constructie maakt eenvoudige integratie in apparatuurchassis mogelijk. Standaard M3 montagegaten (60 × 120 mm patroon) en industriestandaard Molex klemmenblokconnectoren zorgen voor een eenvoudige installatie en onderhoud.
Certificeringen en naleving
UL, CSA en VDE veiligheidscertificeringen, plus FCC Klasse B en VDE Vfg 243/1991 EMI-naleving, maken deze voeding geschikt voor apparatuur bestemd voor Noord-Amerikaanse, Canadese en Europese markten.
Veelgestelde vragen
Kan de SNP-9034 worden gebruikt op zowel 115VAC als 230VAC netvoedingen?
Ja. Het universele ingangsbereik (90VAC tot 260VAC) maakt werking op elke standaard netspanning wereldwijd mogelijk zonder hardwarewijzigingen of configuratie.
Wat is crowbar overspanningsbeveiliging?
Crowbar-beveiliging kortsluit de betreffende uitgang wanneer de spanning veilige drempels overschrijdt, waardoor downstream circuits worden beschermd. Deze veiligheidsfunctie wordt geactiveerd tijdens interne storingen en vereist een stroomcyclus om te resetten.
Kunnen uitgangsrails onafhankelijk worden belast?
Elke rail kan werken vanaf 0A belasting zonder verplichte minimumvereisten. Piekstroomwaarden bieden ruimte voor opstartstroom en tijdelijke belastingspieken.
Zijn de connectoren gemakkelijk te verkrijgen voor vervanging?
Ja. Zowel AC-ingangsconnectoren (Molex 5277-2) als DC-uitgangsconnectoren (Molex 5273-x) gebruiken industriestandaard klemmenblokken met brede beschikbaarheid en compatibele equivalenten.
Is dit geschikt voor PLC-regelpanelen?
Ja. Wanneer geïnstalleerd in een correct geaard omhulsel met beperkte toegang tot live delen, voldoet de SNP-9034 aan de eisen voor industriële regelpanelen en apparatuurchassis.
