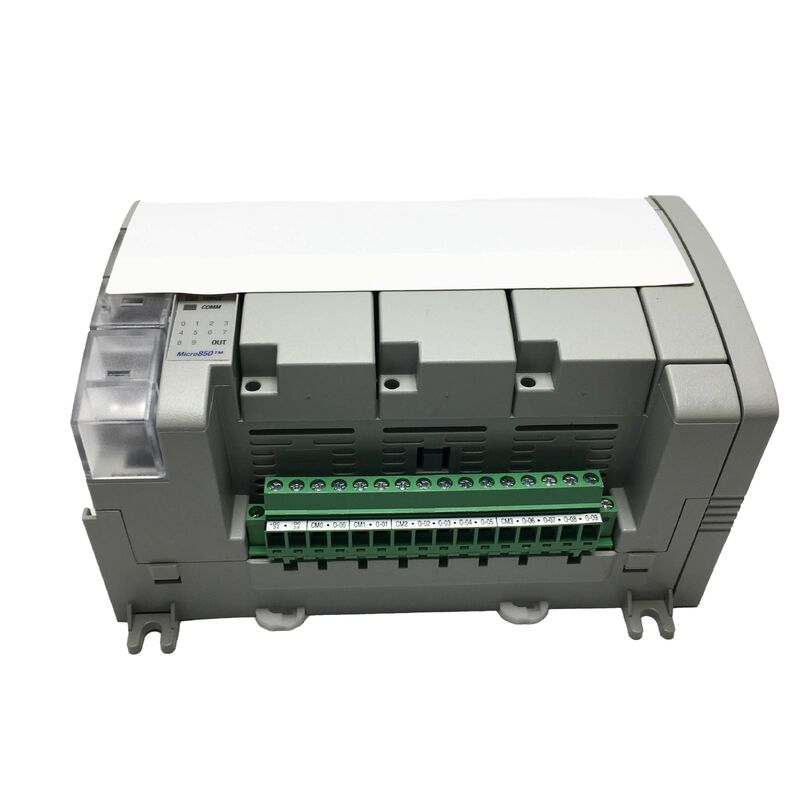

Allen-Bradley 2080-L50E-24QWB Micro850 EtherNet/IP-controller
DeAllen-Bradley 2080-L50E-24QWBis een 24-punts Micro850 EtherNet/IP programmeerbare controller met 14 digitale ingangen geschikt voor 24V DC of AC, en 10 relaisuitgangspunten. Deze QWB-configuratie biedt duidelijke voordelen voor schakeltoepassingen met gemengde spanning en AC-belasting, waarbij voor transistoruitgangen extra interfacerelais nodig zijn.
Overzicht van de controller
Deze Micro850-controller bevindt zich in het middensegment van de Micro800-familie en is voorzien van een ingebouwde 10/100Base-T Ethernet-poort, een niet-geïsoleerde RS232/485 seriële poort en een USB-programmeerpoort. Het ondersteunt maximaal vier I/O-uitbreidingsmodules uit de 2085-serie en bevat drie plug-in slots voor gespecialiseerde functiemodules, waardoor het ideaal is voor toepassingen die toekomstige uitbreidingsmogelijkheden vereisen.
Belangrijkste specificaties
| Parameter |
Waarde |
| Digitale ingangen |
14 × 24 V gelijkstroom/wisselstroom |
| Digitale uitgangen |
10 × relais |
| Voeding |
24 V gelijkstroom |
| HSC-kanalen |
Tot 4 |
| Programmageheugen |
10K programmastappen |
| Gegevensgeheugen |
20 KB |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Seriële poort |
RS232/485 (niet-geïsoleerd) |
| USB |
Programmeerpoort |
| Plug-in-slots |
3 |
| Uitbreiding I/O |
Maximaal 4 modules |
| Max. totale I/O |
Tot 132 digitale punten (met uitbreiding) |
Voordelen van relaisuitgangen
De 10 relaisuitgangen bieden potentiaalvrije contacten die elektrisch geïsoleerd zijn van het voedingscircuit van de controller. Dit maakt het schakelen van AC- of DC-belastingen mogelijk zonder zorgen over polariteit of gemeenschappelijk rendement, waardoor ze ideaal zijn voor toepassingen met gemengde spanningsvereisten of inductieve pilootbelastingen.
Dubbele AC/DC-ingangsmogelijkheid
De 14 ingangen accepteren zowel 24V DC als AC rechtstreeks, waardoor er geen extra signaalconditioneringsrelais nodig zijn bij retrofittoepassingen met bestaande AC-veldbedrading. Vier ingangen kunnen worden geconfigureerd als hogesnelheidstellerkanalen voor encoderfeedback, flowmeterpulsingangen en frequentiemeettoepassingen.
Netwerkconnectiviteit
De ingebouwde Ethernet-poort ondersteunt zowel EtherNet/IP voor Allen-Bradley-ecosysteemintegratie als Modbus TCP/IP voor communicatie met apparaten van derden. De controller kan tegelijkertijd met maximaal 8 Ethernet-knooppunten communiceren, waarmee wordt voldaan aan de typische eisen van standalone machines of kleine productiecellen.
Uitbreidingsmogelijkheden
De controller groeit via drie plug-in slots voor gespecialiseerde functiemodules en vier uitbreidingsmoduleslots voor bulktoevoeging van I/O-punten. Deze architectuur met dubbele uitbreiding ondersteunt maximaal 132 digitale I/O-punten, terwijl de flexibiliteit voor analoge, temperatuur- en motion control-toepassingen behouden blijft.
Programmering en software
Het programmeren gebeurt met behulp van de Connected Components Workbench (CCW)-software van Rockwell Automation, die alle IEC 61131-3-talen ondersteunt, inclusief ladderdiagram, functieblokdiagram, gestructureerde tekst en sequentieel functiediagram, zonder aanvullende licentievereisten.
Veelgestelde vragen
Wat is het verschil tussen de 2080-L50E-24QWB en de 2080-L50E-24QBB?
Beide controllers zijn identiek wat betreft communicatie-, uitbreidings- en verwerkingsmogelijkheden. De QWB beschikt over 10 relaisuitgangen voor AC/DC-schakeling, terwijl de QBB 10 transistor-zinkende uitgangen heeft voor uitsluitend 24V DC-belastingen. Kies QWB voor toepassingen met gemengde spanning en QBB voor sneller DC-schakelen.
Hoeveel totale I/O-punten kan de controller ondersteunen met uitbreiding?
Beginnend met 24 ingebouwde punten, bereikt het toevoegen van vier 32-punts uitbreidingsmodules uit de 2085-serie ongeveer 132 digitale I/O-punten. De drie plug-in slots voegen gespecialiseerde functiemodules toe zonder uitbreidingsslots te gebruiken.
Welke software is nodig voor het programmeren?
Connected Components Workbench (CCW) is de gratis Rockwell Automation-software die alle IEC 61131-3-programmeertalen ondersteunt en een simulatiemodus bevat voor offline testen.
Kan de controller communiceren met Modbus-apparaten?
Ja, de Ethernet-poort ondersteunt Modbus TCP/IP en de RS232/485 seriële poort ondersteunt Modbus RTU, waardoor deze geschikt is voor toepassingen die communicatie met oudere Modbus-veldapparaten vereisen.
Wat betekent de 14V lagere ingangsdrempel in de praktijk?
De minimumdrempel van 14 V zorgt voor betrouwbare ingangsherkenning in systemen met spanningsdaling of lange kabeltrajecten. Een nominale 24V-voeding die zakt naar 18V zal nog steeds een geldige logica 1 produceren, wat een comfortabele marge biedt voor reële leveringsomstandigheden.
