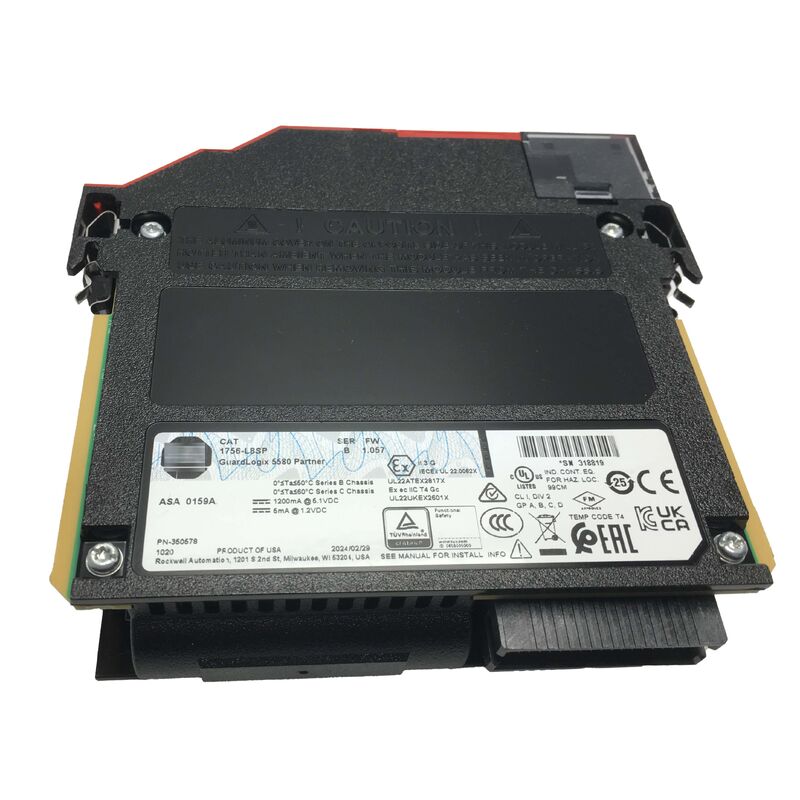

1756-L8SP AB GuardLogix5580 Partner Veiligheidscontroller PLC 1756L8SP Nieuw Verzegeld
Allen-Bradley 1756-L8SP | GuardLogix 5580 Veiligheidspartner Controller
Catalogusnummer: 1756-L8SP
Fabrikant: Rockwell Automation / Allen-Bradley
Productfamilie: GuardLogix 5580 / ControlLogix
Controller Type: Veiligheidspartner (Co-processor voor SIL 3 / PLe)
Chassis: ControlLogix Series C
Behuizing: Open
Display: Ja
Veiligheidsclassificatie: SIL 3 / PLe / Categorie 4
Overzicht
De 1756-L8SP is de GuardLogix 5580 Veiligheidspartner Controller – een speciale co-processor module die de tweede helft vormt van een compleet GuardLogix 5580 veiligheidssysteem. Het kan geen logica zelfstandig uitvoeren.
Zijn rol is om samen te werken met een gekoppelde primaire GuardLogix 5580 controller (zoals de 1756-L81ES tot 1756-L85ES) om het redundante uitvoeringskanaal voor veiligheid te bieden dat vereist is voor SIL 3 en Performance Level e (PLe) gekwalificeerde veiligheidssystemen.
In de GuardLogix 5580 architectuur wordt de veiligheidslogica tegelijkertijd uitgevoerd op zowel de primaire controller als de veiligheidspartner. De veiligheidspartner vergelijkt continu zijn resultaten met die van de primaire. Als er een verschil is – als de twee processors tot verschillende conclusies komen op basis van dezelfde veiligheidsgegevens – activeert de partner een veiligheidsfout die het systeem naar zijn veilige toestand brengt. Dit 1oo2 (één-van-de-twee) redundante uitvoeringsmodel is de basis van de SIL 3 / PLe veiligheidsarchitectuur.
De 1756-L8SP wordt geïnstalleerd in de sleuf direct rechts van zijn gekoppelde primaire controller in elk ControlLogix Series C chassis. Het wordt geconfigureerd en geprogrammeerd als onderdeel van hetzelfde Studio 5000 Logix Designer project als de primaire controller – er is geen aparte programmeertool of project voor de veiligheidspartner. Het veiligheidsprogramma verschijnt in het Studio 5000 project naast de standaard taken, waarbij de veiligheidstaak automatisch over beide processors wordt verdeeld.
Belangrijkste Specificaties
| Parameter |
Waarde |
| Catalogusnummer |
1756-L8SP |
| Fabrikant |
Rockwell Automation / Allen-Bradley |
| Productfamilie |
GuardLogix 5580 |
| Controller Type |
Veiligheidspartner (co-processor, niet zelfstandig) |
| Veiligheidsclassificatie |
SIL 3 / PLe / Categorie 4 |
| Chassis Compatibiliteit |
ControlLogix Series C (1756-A4, -A7, -A10, -A13, -A17) |
| Sleufpositie |
Direct rechts van gekoppelde primaire controller |
| Stroomverbruik |
5 mA @ 1.2V DC; 1.2 A @ 5.1V DC |
| Stroomafvoer |
3.5 W |
| Thermische Afvoer |
11.9 BTU/hr |
| Bedrijfstemperatuur |
0 - 60°C (32 - 140°F) |
| Behuizing |
Open |
| Display |
Ja |
| Certificeringen |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| Gewicht |
ca. 0,43 kg (0,94 lbs) |
De GuardLogix Veiligheidsarchitectuur
Het GuardLogix-systeem van Rockwell Automation wordt beschreven als de enige echte geïntegreerde veiligheidscontroller – een systeem dat zowel veiligheidsklasse als standaard automatiseringslogica uitvoert vanuit één enkele softwareomgeving. Dit is een echt onderscheidend kenmerk.
Traditionele veiligheidsarchitecturen vereisten een aparte, speciale veiligheidscontroller en een speciale programmeertool voor veiligheid naast de standaard PLC. GuardLogix elimineert deze duplicatie.
De primaire GuardLogix 5580 controller beheert standaard automatiserings taken (beweging, proces, discrete I/O) en de uitvoering van veiligheidstaken in zijn veiligheidsklasse geheugenpartitie. De 1756-L8SP dient als het onafhankelijke verificatiekanaal voor de veiligheidspartitie.
Wanneer de primaire controller een veiligheidstaakuitvoering voltooit, verifieert de veiligheidspartner het resultaat. De veiligheidshandtekening – een checksum van het veiligheidsprogramma en de gegevens – moet op beide processors overeenkomen. Elke afwijking duidt op een potentiële fout en resulteert in een gecontroleerde overgang naar de veilige toestand.
Deze gekoppelde architectuur voldoet aan de eisen van IEC 61508 en ISO 13849-1 voor SIL 3 en PLe toepassingen respectievelijk. De veiligheidslogica draait in de veiligheidstaakpartitie op de primaire controller, waarbij de groottes van het veiligheidsgeheugen worden bepaald door het specifieke primaire controller model dat wordt gebruikt.
Installatie en Configuratie
De 1756-L8SP neemt één chassis slot in beslag. De gekoppelde primaire controller neemt het aangrenzende slot aan de linkerkant in beslag. Samen nemen ze twee slots in beslag.
De veiligheidspartner kan niet in een andere positie ten opzichte van zijn primaire worden geïnstalleerd – de fysieke sleufrelatie is onderdeel van de hardwarearchitectuur.
De configuratie van de 1756-L8SP wordt automatisch afgehandeld binnen Studio 5000 Logix Designer wanneer het primaire GuardLogix controllerproject wordt aangemaakt. De veiligheidspartner wordt toegevoegd aan de I/O-boom van het project, de firmware moet overeenkomen met de firmwareversie van de primaire controller, en de veiligheidshandtekening moet identiek zijn op beide. Deze vereisten worden automatisch geverifieerd tijdens het downloaden van het project en gevalideerd tijdens runtime.
Een speciale hardware resetknop op het voorpaneel van de 1756-L8SP maakt het mogelijk om de veiligheidspartner te resetten tijdens opstart- of herstartsequenties zonder de primaire controller te onderbreken. Dit is belangrijk in commissioning scenario's waar herhaaldelijke resets van veiligheidstaken nodig zijn. De knop heeft geen effect tijdens normale werking, waardoor onbedoelde resets worden voorkomen.
Overwegingen bij het Ontwerp van Veiligheidssystemen
In SIL 3 toepassingen vereist elke GuardLogix 5580 controller precies één 1756-L8SP veiligheidspartner. De partner module is een verplicht hardware-element – een primaire GuardLogix controller die zonder zijn partner draait, is beperkt tot SIL 2 capaciteit. De veiligheidspartner is wat het systeem naar SIL 3 verheft.
Bij het ontwerpen van veiligheidssystemen met de 1756-L8SP moet de documentatie van de veiligheidsfunctie rekening houden met de firmwarecompatibiliteit van de veiligheidspartner, de chassis sleufopstelling, de toewijzing van veiligheidsgeheugen op de primaire controller, en de bijdrage van de controllerpaar aan de veiligheidsreactietijd. Al deze parameters worden vastgesteld in de veiligheidsvalidatiedocumentatie die vereist is door IEC 61508 en ISO 13849-1 voor de veiligheidsfuncties van de toepassing.
Veelgestelde Vragen
V1: Kan de 1756-L8SP worden gebruikt met elke GuardLogix 5580 primaire controller, of alleen specifieke modellen?
De 1756-L8SP is compatibel met alle GuardLogix 5580 primaire controllers (1756-L81ES tot 1756-L85ES). De firmwareversie moet overeenkomen tussen de primaire en de veiligheidspartner – dit wordt afgedwongen tijdens het downloaden van het project. Het beschikbare veiligheidsgeheugen voor de veiligheidstaak is een functie van het primaire controller model, niet van de veiligheidspartner. De 1756-L8SP zelf bevat geen door de gebruiker toegankelijk geheugen; het gebruikt het veiligheidsgeheugen dat door de primaire is toegewezen.
V2: Wat gebeurt er als de 1756-L8SP uit het chassis wordt verwijderd terwijl het systeem draait?
Het verwijderen van de veiligheidspartner uit het chassis terwijl het systeem draait, veroorzaakt een onmiddellijke grote veiligheidsfout. Het systeem gaat over naar zijn veilige toestand. De primaire GuardLogix controller detecteert het verlies van de communicatie met de veiligheidspartner en kan de uitvoering van veiligheidslogica niet voortzetten zonder het tweede verificatiekanaal. Dit is het juiste en verwachte gedrag – de veiligheidsarchitectuur vereist beide processors voor SIL 3 werking.
V3: De veiligheidspartner toont een gele status-LED. Wat betekent dit?
Een gele status-LED op de 1756-L8SP geeft doorgaans aan dat de module draait, maar nog niet gesynchroniseerd is met zijn primaire controller, of dat deze zich in een niet-kritieke fouttoestand bevindt. Dit kan optreden tijdens de initiële commissioning wanneer firmwareversies nog niet overeenkomen, of na een projectdownload wanneer de veiligheidshandtekening opnieuw wordt ingesteld. Controleer de controllerdiagnostiek in Studio 5000 voor de specifieke foutcode. Als de module nieuw is geïnstalleerd, bevestig dan de firmwarecompatibiliteit en voltooi de download- en verificatiesequentie van de veiligheidshandtekening.
V4: Heeft de 1756-L8SP invloed op de standaard (niet-veiligheids) taakuitvoering van de primaire controller?
Nee. De 1756-L8SP interageert alleen met de veiligheidstaakpartitie van de primaire controller. Standaard- en bewegingstaken worden onafhankelijk van de veiligheidspartner uitgevoerd op de primaire controller. De veiligheidspartner verifieert de uitvoering van de veiligheidstaak zonder de standaard scan cyclus te beïnvloeden. Dit is het kernvoordeel van de geïntegreerde GuardLogix architectuur – veiligheid en standaardbesturing bestaan naast elkaar in dezelfde hardware zonder prestatie-impact op beide.
V5: Is de 1756-L8SP achterwaarts compatibel met GuardLogix 5570 (1756-L7SP) applicaties?
Nee. De 1756-L8SP is de veiligheidspartner voor de GuardLogix 5580 familie en is niet achterwaarts compatibel met GuardLogix 5570 systemen, die de 1756-L7SP als hun veiligheidspartner gebruiken. De twee families hebben verschillende architecturen, firmwareplatforms en chassisvereisten. Migreren van een 5570-gebaseerd veiligheidssysteem naar een 5580-gebaseerd systeem vereist een volledige applicatiemigratie in Studio 5000 en hervalidatie van de veiligheidsfuncties.
