R33B | Mitsubishi MELSEC iQ-R-serie hoofdbasiseenheid – 3-slots backplane / opbouwmontage / PLC-rek

R33B hoofdbasiseenheid — de backplane voor compacte MELSEC iQ-R-systemen

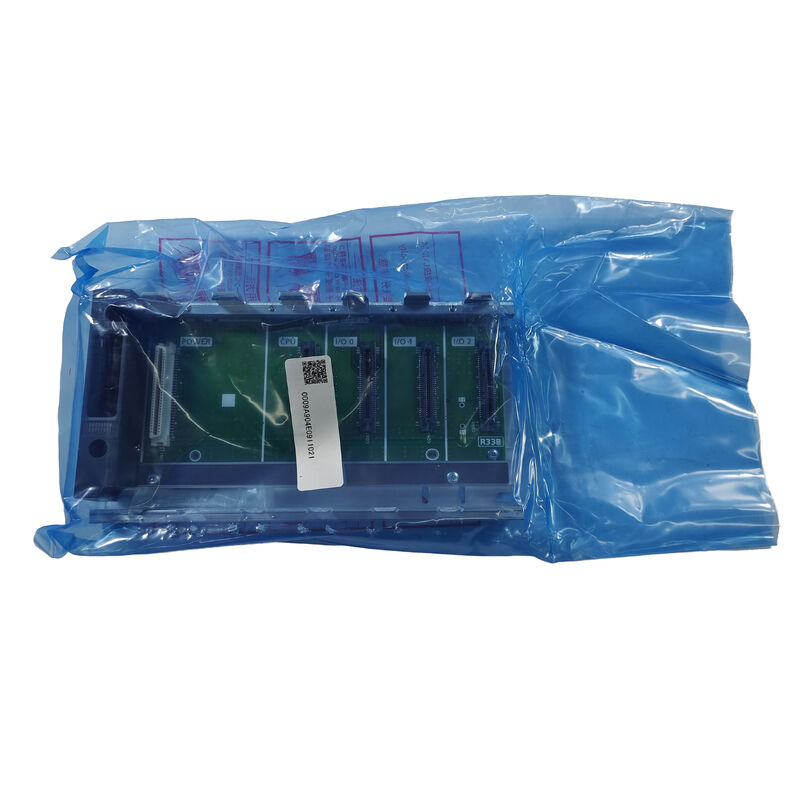

De R33B is Mitsubishi Electric's hoofdbasiseenheid met 3 slots voor het MELSEC iQ-R-serie PLC-platform - het backplane-chassis dat de CPU-module, de voedingsmodule en I/O- of functiemodules fysiek huisvest en verbindt in een compacte controllerconfiguratie. Als "hoofdbasiseenheid" biedt de R33B rechtstreeks plaats aan de CPU-module, waardoor deze zich onderscheidt van uitbreidingsbasiseenheden die worden aangesloten op een bestaande hoofdbasis voor extra modulecapaciteit.

Met 3 slots bedient de R33B het kleinste standaardconfiguratieniveau in het MELSEC iQ-R-basiseenheidassortiment - geschikt voor compacte machinecontrollers en toepassingen waarbij het totale aantal modules (CPU, voeding en een klein aantal I/O- of functiemodules) binnen dit minimale aantal slots past.

Belangrijke productinformatie

Functie van de hoofdbasiseenheid: voeding, data en fysieke montage

De R33B-backplane voert drie geïntegreerde functies uit voor de modules die erop zijn geïnstalleerd:

Stroomverdeling module:De backplane verdeelt de stroom van de geïnstalleerde voedingsmodule naar elke modulesleuf, waardoor er geen afzonderlijke voedingsbedrading meer nodig is.

Hogesnelheidssysteembus:De MELSEC iQ-R-backplane draagt ​​de hogesnelheidssysteembus die de CPU verbindt met elke I/O- en functiemodule - de busarchitectuur in het iQ-R-platform is aanzienlijk sneller dan de oudere MELSEC-platforms die het opvolgt, en ondersteunt de veeleisende scantijdvereisten van moderne motion control en snelle I/O-toepassingen.

Retentie van fysieke modules:De backplane biedt de mechanische montagerail en modulegeleidingsstructuur die elke geïnstalleerde module veilig op zijn plaats houdt, met modulebevestigingsclips en DIN-rail- of paneelmontagepunten voor de volledige montage.

Toepassingen

Compacte machinebesturingen:Kleine tot middelgrote werktuigmachines, verpakkingsapparatuur en materiaalbehandelingssystemen waarbij de besturingslogica en I/O-vereisten passen binnen een CPU/voeding/I/O-configuratie met 3 slots.

Gedistribueerde I/O-architectuursystemen:Toepassingen die de MELSEC iQ-R CPU voornamelijk gebruiken als netwerkmaster waarbij de meeste I/O via een netwerk naar externe stations wordt gedistribueerd: de 3-slots R33B host de CPU en minimale lokale I/O, terwijl het grootste deel van de I/O zich op externe locaties bevindt.

Op skid gemonteerde apparatuurcontrollers:OEM-apparatuurskids en modulaire proceseenheden met onafhankelijke besturingssystemen waarbij de paneelruimte beperkt is en het I/O-aantal van de applicatie bescheiden is.

Pilot- en testsystemen:Engineering testbanken, prototype machinebesturingen en laboratoriumautomatiseringssystemen met behulp van een minimale MELSEC iQ-R-configuratie tijdens de ontwikkeling voordat wordt opgeschaald naar een productiesysteem.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen een "hoofdbasiseenheid" en een "uitbreidingsbasiseenheid" in de MELSEC iQ-R-serie?

Een hoofdbasiseenheid (zoals de R33B) is de backplane waarin de CPU-module rechtstreeks is ondergebracht; het is het fundamentele rack in elk MELSEC iQ-R-systeem. Een uitbreidingsbasiseenheid wordt aangesloten op de hoofdbasiseenheid (via een verlengkabel) om verdere moduleslots toe te voegen wanneer het aantal slots van de hoofdbasiseenheid onvoldoende is voor de totale modulebehoefte van de toepassing. Elk MELSEC iQ-R-systeem vereist precies één hoofdbasiseenheid; Indien nodig worden uitbreidingsbasiseenheden toegevoegd.

Vraag 2: Kan de R33B worden uitgebreid met uitbreidingsbasiseenheden als er uiteindelijk meer dan 3 slots nodig zijn?

Ja – het MELSEC iQ-R-platform ondersteunt het aansluiten van uitbreidingsbasiseenheden op de hoofdbasiseenheid via de uitbreidingsbus van het systeem, waardoor de totale modulecapaciteit groter wordt dan het aantal slots van de hoofdbasiseenheid. Bevestig het maximale aantal uitbreidingstrappen en het totale aantal modules dat wordt ondersteund door het specifieke CPU-model dat in de R33B is geïnstalleerd, aangezien de CPU-prestatieklasse de maximale systeemconfiguratiegrootte bepaalt.

Vraag 3: Wordt de R33B geleverd met een voedingsmodule, of wordt deze apart aangeschaft?

De R33B-basiseenheid zelf is alleen de backplane; de ​​voedingsmodule is een afzonderlijk onderdeel dat in een van de sleuven van de basiseenheid is geïnstalleerd (of, voor CPU-modellen met een geïntegreerde voeding, kan deze vereiste worden geëlimineerd). Controleer de voedingsvereisten op basis van de specificaties van de specifieke CPU-module, aangezien sommige MELSEC iQ-R CPU-types een geïntegreerde voedingsfunctionaliteit bevatten die de beschikbare slottoewijzing verandert.

Vraag 4: Welke CPU-modules zijn compatibel met de R33B-basiseenheid?

De R33B is ontworpen voor de MELSEC iQ-R-serie CPU-modulereeks - inclusief de R-serie proces-CPU's, bewegings-CPU's en standaard programmeerbare CPU's die de backplane-interface en het systeembusprotocol van het iQ-R-platform delen. Bevestig de specifieke compatibiliteit van het CPU-model en eventuele vereisten voor de firmwareversie uit de MELSEC iQ-R-systeemconfiguratiedocumentatie van Mitsubishi Electric voor de vereiste CPU-prestatieklasse van de toepassing.
