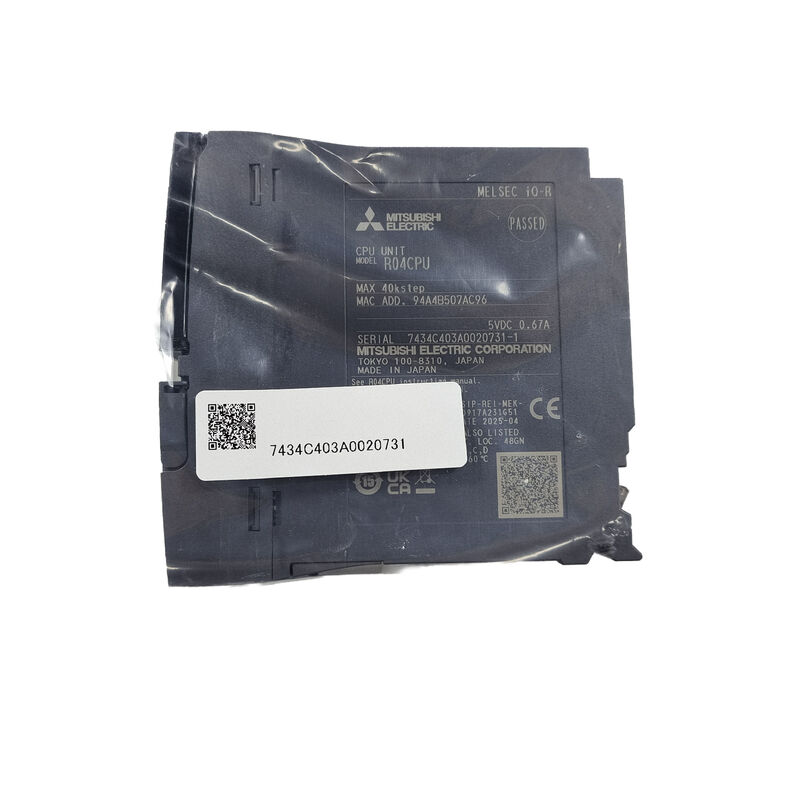

R04CPU Originele nieuwe Mitsubishi R04CPU PLC module

Mitsubishi R04CPU MELSEC iQ-R PLC CPU Module

Machinebesturing en Uitvoering

De Mitsubishi R04CPU is een MELSEC iQ-R PLC CPU met een programmacapaciteit van 40K stappen. Het maakt gebruik van cyclische uitvoering van opgeslagen programma's en verwerkt LD-instructies in 0,98 ns. Initiële, scan-, vaste-scan-, gebeurtenis- en standby-uitvoeringstypen ondersteunen verschillende besturingstaken.

I/O werkt in refresh-modus. Directe toegang is ook beschikbaar via DX- en DY-adressering.

Geheugen- en Prestatiespecificaties

Programmering en Connectiviteit

Ladderdiagram en gestructureerde tekst ondersteunen sequentiebesturing en berekeningen. Functieblokken organiseren herbruikbare logica. Systeem-, lokale en globale labels vereenvoudigen variabelebeheer.

Ingebouwde Ethernet en USB bieden toegang voor engineering en communicatie. Aparte I/O-modules verbinden veldapparaten met het systeem.

Industriële Toepassingen

De R04CPU is geschikt voor verpakkingsmachines, geautomatiseerde assemblagelijnen, transportsystemen en productieapparatuur. Vaste-scan uitvoering ondersteunt taken die regelmatige verwerkingsintervallen vereisen. Gebeurtenisuitvoering maakt het mogelijk om geselecteerde programma's uit te voeren wanneer geconfigureerde omstandigheden zich voordoen.

Veelgestelde Vragen

V1: Wat is de programmacapaciteit?
A: 40K stappen, equivalent aan 160K bytes.

V2: Kan de CPU direct toegang krijgen tot I/O?
A: Ja. Directe toegang maakt gebruik van DX- en DY-adressering.

V3: Welke SD-kaartcapaciteit wordt ondersteund?
A: SD/SDHC-kaarten tot 32 GB.

V4: Kan de scantijd constant worden gehouden?
A: Ja. Stel 0,2–2.000 ms in stappen van 0,1 ms in.
