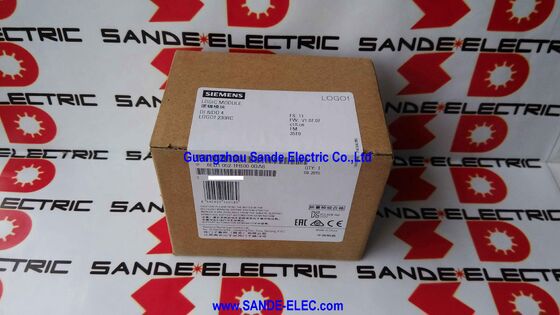

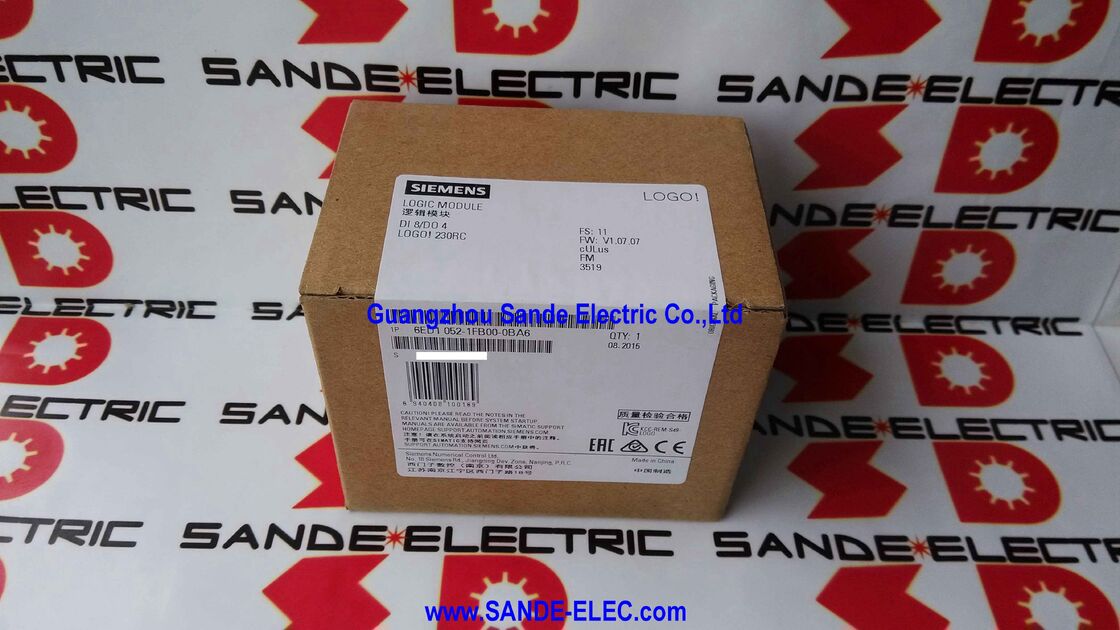

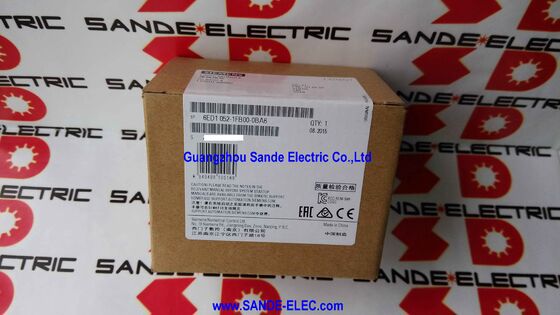

Siemens 6ED1052-1FB00-0BA6∙ LOGO! 230RC Logic Module ∙ 115/230VAC, 8 digitale ingangen / 4 relais-uitgangen, 200 functieblokken, ingebouwd display, uitbreidbaar, 0BA6 generatie

Overzicht

DeSiemens 6ED1052-1FB00-0BA6is het LOGO! 230RC, de ingebouwde versie van Siemens' populairste micro-automatiseringsapparaat voor 115V/230V AC/DC-omgevingen.

Het bevindt zich in een bijzondere positie in het automatiseringslandschap: te slim om een relaispaneel te zijn, te compact en te kosteneffectief om een volledige PLC te rechtvaardigen, de LOGO!Het vult de ruimte tussen de complexe relais bedrading en de juiste PLC-systemen voor de duizenden kleine controle taken die bestaan in industriële installaties, commerciële gebouwen en infrastructuurtoepassingen.

De 230RC-variant werkt rechtstreeks vanaf het wisselstroomnet zonder een aparte 24 V gelijkstroomtransformator of stroomvoorziening.

De voedingsinvoer is dezelfde spanning als de veldinvoer. De eenheid wordt rechtstreeks uit 115V of 230V wisselstroom aangesloten.Sensoren en schakelaars die compatibel zijn met 115V/230V wisselstroom, worden rechtstreeks aangesloten op de invoerterminals.

Dit direct-main-ontwerp vereenvoudigt de installatie aanzienlijk in omgevingen waar AC-spanningsveldapparaten de norm zijn.

De vier uitgangen van de relais bieden een echte veelzijdigheid in het schakelen: de potentiële relaiscontacten kunnen verschillende spanningen op verschillende uitgangskanalen schakelen, resistente belastingen tot 10 A verwerken,met een vermogen van niet meer dan 50 W, magnetische kleppen en pompstarters tot 3A.

This flexibility — combined with the ability to mix 115V and 230V AC loads across different relay contacts — makes the 230RC the natural choice for AC-powered mechanical equipment control where the PLC outputs need to switch real mains-voltage loads directly without interposing relays.

Belangrijkste specificaties

200 functieblokken wat past in 200 verbindingen

De 200-bloklimiet van 0BA6 bepaalt het maximale aantal logische verbindingen dat het schakelprogramma kan bevatten.

Een functieblok is elk element ∙ een contact, een spoel, een timer, een teller, een comparator, een speciale functie.een uitgebreid gebouwsautomatiseringsprogramma voor het beheer van verlichting, ventilatie en toegang mogen 150~180 blokken gebruiken voordat de limiet wordt bereikt.

Het plafond van 200 blokken vervult gemakkelijk de besturingstaken waarvoor de LOGO! is ontworpen: het vervangen van een paneel van tijdschakelaars, relais en hulpcontacten door één programmabel apparaat.

Voor taken van meer dan 200 blokken – complexere sequentie, grotere gebouwsystemen, machinaal besturing op meerdere assen – is de 0BA8 met 400 blokken of een SIMATIC S7-1200 de juiste stap.

Ingebouwd scherm ️ Meer dan eenvoudige programmering

Het scherm op de 230RC (de "RC"-benaming omvat het scherm; de pure versie zonder scherm is de "RCo") biedt drie operationele functies:aanpassing van programmaparameters ter plaatse met behulp van de vier navigatieknoppen zonder dat een pc nodig is; tot 40 berichtteksten die in Soft Comfort kunnen worden geconfigureerd en die verschijnen als reactie op de programmavoorwaarden ("Pomp draait", "Deur open ¢ Alarm", "Tank leeg"); en real-time weergave van het aantal actieve tijders,meetwaarden en analoge metingen.

Voor kleine stand-alone installaties waarbij een speciale HMI niet gerechtvaardigd is, biedt het eigen display van het LOGO!' essentiële statusfeedback tegen nul extra hardware kosten.

Uitbreidbaarheid Van 8 tot 24 digitale ingangen

LOGO! uitbreidingsmodules worden aan de rechterzijde van de basiseenheid aangesloten door middel van directe naast elkaar bevestiging. Geen buskabel, geen rack, geen ingewikkelde verbinding.

De modules worden fysiek aan elkaar geklemd en elektrisch verbonden via hun zijkoppelingen, waardoor een compacte rij op de DIN-rail ontstaat.

De maximaal uitbreidbare configuratie ¢ 24 DI, 16 DO, 8 AI, 2 AO ¢ wordt bereikt door de juiste mix van digitale en analoge uitbreidingsmodules van LOGO! toe te voegen.

De AS-Interface-communicatiemodule breidt de LOGO! uit om tot 31 AS-Interface slaves te bedienen; de KNX-module integreert de LOGO! rechtstreeks in gebouwsautomatiseringsnetwerken.

Veelgestelde vragen

V1: Kan de LOGO! 230RC rechtstreeks op het apparaat worden geprogrammeerd of is er altijd een pc nodig?

Voor eenvoudige schakelingen ondersteunt het apparaat direct toetsenbordprogrammeren via de vier navigatieknoppen.Soft Comfort V6 op een pc is veel efficiënter.

Programma's worden via een pc-kabel overgedragen; de LOGO! loopt dan zelfstandig.

V2: Welke belastingen kunnen de relaiscontacten rechtstreeks wisselen?

10A-contacten bij 230VAC schakelen tot 2.300W resistieve belasting. Inductiebelastingen (contactoren, magnetrollen, transformatorprimaire) zijn beperkt tot 3A per contact ¥ ongeveer 690W bij 230VAC.

Motorbelastingen van meer dan 3 A moeten via een externe contactor worden aangedreven; de LOGO! relais voert de contactor spoel en de contactor behandelt de motor stroom.

V3: Zijn de uitbreidingsmodules van 0BA6 compatibel met de basiseenheden van de LOGO! van de generatie 0BA7 of 0BA8?

De uitbreidingsmodules zijn generatiespecifiek. De 0BA6-modules werken alleen met 0BA6-basis-eenheden.

Wanneer vervangende of aanvullende uitbreidingsmodules worden aangekocht, moet altijd worden bevestigd dat de generatie overeenkomt met de geïnstalleerde basiseenheid.

V4: Wat gebeurt er met het LOGO!-programma en de retentievallen bij een stroomstoring?

Het programma wordt opgeslagen in niet-vluchtig Flash geheugen en blijft onbepaald bestaan door stroomonderbrekingen.de gegevens worden bewaard via EEPROM zonder back-upbatterij.. Niet-retentieve waarden worden bij opstarten teruggezet naar hun oorspronkelijke waarden.

De keuze welke waarden behouden moeten worden, wordt tijdens de ontwikkeling van het programma in Soft Comfort ingesteld.

V5: Wat is het upgradepad wanneer een taak de limiet van 200 blokken van LOGO!' overschrijdt?

Voor een uitgebreid I/O-bereik kunnen de LOGO! AS-Interface-modules tot 31 veldapparaten toevoegen zonder LOGO! logische capaciteit te verbruiken.

Wanneer het programma zelf 200 blokken overschrijdt, is de volgende stap de SIMATIC S7-1200, die 75KB of meer werkgeheugen biedt, PROFINET IO,en volledige PLC-instructies in een vergelijkbare compacte DIN-rail footprint.
