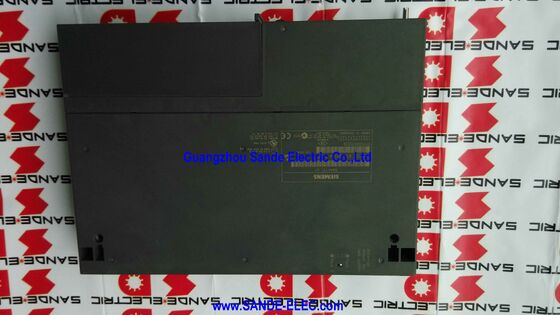

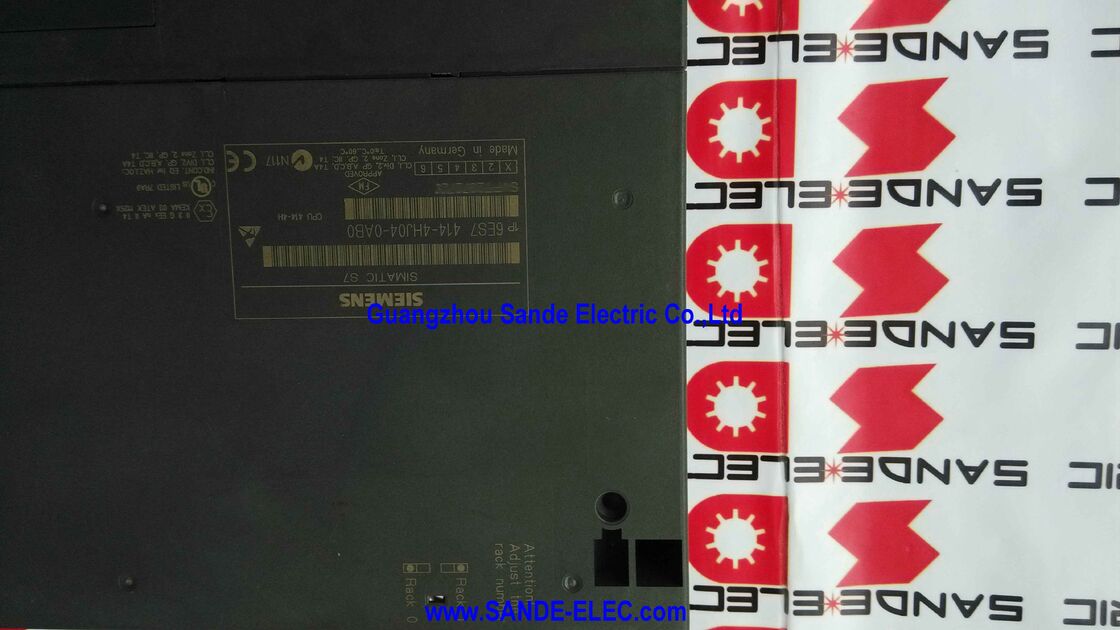

CENTRAL UNIT 6ES7 414-4HJ04--0AB0 6ES7414-4HJ04--0AB0 6ES7414-4HJO4--OABO

Siemens 6ES7414-4HJ04-0AB0 | SIMATIC S7-400H CPU 414H — Redundante Centrale Verwerkingseenheid, 1,4 MB Geheugen, 4 Interfaces (1 MPI/DP + 1 DP + 2 Sync), 4,5W, 219×50×290mm, 1,07kg

Overzicht

De Siemens 6ES7414-4HJ04-0AB0 is de CPU 414H — een van de centrale verwerkingseenheden in de SIMATIC S7-400H high-availability controllerfamilie. Net als alle H-serie CPU's is de 414H ontworpen om in paren te worden ingezet: twee identieke CPU's geïnstalleerd in twee aparte racks, verbonden via glasvezel synchronisatiekabels via hun sync-interfaces, en draaien tegelijkertijd hetzelfde programma in een hot-standby redundante configuratie.

Wanneer één CPU uitvalt, neemt de partner onmiddellijk de controle over — binnen één scan cyclus — zonder onderbreking van het geregelde proces.

De 6ES7414-4HJ04-0AB0 bevindt zich aan het begin van het geheugenaanbod van de 414H, met een totaal geheugen van 1,4 MB, gelijk verdeeld over programma en data.

Vergeleken met zijn opvolger in dezelfde familie (de 6ES7414-4HM14-0AB0, die het geheugen verdubbelt tot 2,8 MB), is de 4HJ04 variant zeer geschikt voor procesregelprogramma's van gemiddelde complexiteit — programma's met aanzienlijk PID-regeling en alarmverwerking, maar zonder de zeer grote programma- en datastructuren van de grootste continue procesautomatiseringsapplicaties.

Het stroomverbruik van 4,5W en het gewicht van 1,07 kg weerspiegelen een compacte, efficiënt ontworpen module — deze cijfers zijn belangrijk in S7-400 installaties met meerdere racks waar veel modules een gemeenschappelijk kast delen en thermisch beheer een reële technische overweging is.

Met 4,5W is de thermische bijdrage van de CPU 414H bescheiden, zelfs in een volledig beladen rack.

Belangrijkste Specificaties

De 414H in het S7-400H CPU-bereik

Het S7-400H platform biedt meerdere H-CPU varianten, elk met een toenemende geheugencapaciteit om de schaal van het automatiseringsprogramma aan te passen. De CPU 412H (6ES7412-3HJ14-0AB0) begint met 768KB totaal — geschikt voor kleinere proceseenheden.

De CPU 414H met 1,4 MB (dit onderdeel) beheert programma's van gemiddelde grootte en complexiteit. De CPU 414H met 2,8 MB (6ES7414-4HM14-0AB0) breidt uit naar grotere continue procesregelprogramma's. Bovenaan bereiken de CPU 417H varianten tot 20 MB voor de meest complexe, fabrieksbrede automatiseringsprogramma's.

De 1,4 MB geheugenverdeling van de 4HJ04 — 700KB data en 700KB programma — weerspiegelt een gebalanceerde ontwerpfilosofie. Procesregelprogramma's genereren doorgaans grotere datastructuren dan vergelijkbare machinebesturingsprogramma's, vanwege het uitgebreide gebruik van procesdataobjecten (PDO's), alarmtabellen en historiseringsbuffers.

De gelijke 700KB/700KB verdeling erkent dit, en biedt aanzienlijk datageheugen naast het programmageheugen.

Voor het toepassingsbereik waar de 414H zich op richt — besturing van een proceseenheid zoals een destillatiekolom, een reactorgedeelte, of een waterzuiveringsfase — is 700KB programmageheugen voldoende voor honderden regelkringen, bijbehorende alarmlogica en communicatie met de SCADA-laag.

Dubbele PROFIBUS DP Interfaces — Netwerkflexibiliteit

De twee PROFIBUS DP interfaces op de CPU 414H maken onafhankelijk beheer van aparte veldapparaatnetwerken mogelijk:

MPI/DP gecombineerde interface: Configureerbaar als MPI (voor programmeerterminal en HMI-verbinding) of PROFIBUS DP master. Wanneer geconfigureerd als DP master, beheert deze interface één groep PROFIBUS veldapparaten — bijvoorbeeld, een PROFIBUS netwerk gewijd aan aandrijvingen, frequentieregelaars en motorstarters.

Specifieke DP interface: Werkt altijd als PROFIBUS DP master.

Deze interface beheert een tweede, onafhankelijk PROFIBUS netwerk — bijvoorbeeld, een netwerk gewijd aan instrumentatie (druk-, flow-, temperatuurtransmitters) gescheiden van het aandrijvingsnetwerk.

Het scheiden van aandrijvingen en instrumentatie op onafhankelijke PROFIBUS segmenten is een gebruikelijke ontwerppraktijk in procesautomatisering.

Aandrijfmodules genereren aanzienlijk busverkeer (frequente snelheids- en koppeldata-updates) en kunnen PROFIBUS-bandbreedte verbruiken die de updatefrequentie voor instrumentatie vertraagt.

Aparte segmenten, elk op zijn eigen DP master interface, isoleren deze verkeersprofielen en zorgen ervoor dat beide netwerktypen hun vereiste updatefrequenties onafhankelijk bereiken.

Synchronisatie en Hot-Standby Redundantie

De twee sync module interfaces accepteren insteekbare IF 960 glasvezel synchronisatie submodules. Deze submodules verbinden met overeenkomstige submodules in het partner CPU rack via glasvezelkabels, waardoor twee onafhankelijke, galvanisch geïsoleerde synchronisatielinks tussen de twee CPU racks worden gevormd.

Beide CPU racks draaien tegelijkertijd hetzelfde programma en synchroniseren hun data bij elke scan cyclus via de sync links.

Als de actieve CPU een hardwarefout detecteert, signaleert het de standby CPU om onmiddellijk de controle over te nemen — de standby CPU heeft alle actuele data en gaat verder met de uitvoering zonder herstart.

Vanuit het perspectief van de veldapparaten gaan de PROFIBUS cycli ononderbroken door.

De twee sync links zijn verplicht: als één sync link uitvalt, blijft het systeem draaien maar met verminderde redundantie — één link handhaaft de synchronisatie terwijl het foutalarm onderhoud aanmoedigt om de tweede link te herstellen voordat er een proceskritieke gebeurtenis plaatsvindt.

FAQ

V1: Hoe verhoudt de CPU 414H zich tot de 412H, en hoe kies ik tussen beide?

De CPU 412H heeft 768KB totaal geheugen met één MPI/DP interface en twee sync interfaces — geen aparte tweede DP poort. De CPU 414H heeft 1,4 MB geheugen en voegt een tweede specifieke PROFIBUS DP master interface toe.

Kies de 412H wanneer het procesregelprogramma compact is en één PROFIBUS netwerk volstaat.

Kies de 414H wanneer het programma meer dan ~640KB nodig heeft (met enige marge) of wanneer twee onafhankelijke PROFIBUS DP netwerken vereist zijn voor een groot aantal veldapparaten.

V2: Kan de CPU 414H in standaard S7-400 (niet-H) modus werken als er slechts één unit is geïnstalleerd?

Ja. Wanneer slechts één CPU 414H is geïnstalleerd, of wanneer de sync link tussen twee CPU's afwezig is, werkt de CPU in "single operation" modus — het draait het gebruikersprogramma en bestuurt de PROFIBUS netwerken normaal, zonder de redundantiefunctie.

De CPU genereert een diagnostisch alarm dat aangeeft dat volledige redundantie niet beschikbaar is.

Alle procesregelingsfuncties werken normaal; alleen de automatische failover-bescherming ontbreekt totdat de tweede CPU en de sync links zijn hersteld.

V3: Is STEP 7 de enige programmeeromgeving, en wordt TIA Portal ondersteund?

De CPU 414H wordt geprogrammeerd met Siemens STEP 7 Professional V5.4 SP4 of later — de klassieke STEP 7 omgeving.

TIA Portal ondersteunt de S7-400H CPU-familie niet voor programmering. Bestaande STEP 7 projecten voor S7-400H systemen moeten in de STEP 7 omgeving blijven voor ontwikkeling en onderhoud.

Voor nieuwe high-availability PLC-projecten biedt Siemens de S7-1500H als het huidige generatie TIA Portal-compatibele vervangingsplatform.

V4: Wat is de procedure voor het vervangen van de 6ES7414-4HJ04-0AB0 in een draaiend H-systeem?

De S7-400H ondersteunt online CPU-vervanging terwijl de partner CPU blijft draaien.

De vervangingsprocedure: schakel het rack met de defecte CPU uit, vervang fysiek de CPU-module, schakel het rack weer in — de vervangen CPU synchroniseert met de nog draaiende partner CPU via de sync links en keert automatisch terug naar de hot-standby status.

Er is geen programma-download vereist (het programma bevindt zich in het geheugen van de draaiende CPU en wordt tijdens de hersynchronisatie naar de vervanging gekopieerd).

Het matchen van de firmwareversie van de vervangende CPU met de draaiende partner wordt aanbevolen om compatibiliteit te garanderen.

V5: Wat is het migratiepad van de CPU 414H naar een huidig Siemens platform?

Siemens raadt de SIMATIC S7-1500H aan als het opvolgerplatform. De S7-1500H CPU's (1513H-1 PN, 1517H-3 PN) bieden vergelijkbare of superieure high-availability redundantie met PROFINET-gebaseerde veldapparaatnetwerken, TIA Portal engineering, en aanzienlijk groter geheugen.

Migratie omvat hardware-herontwerp (S7-1500 modules zijn niet compatibel met S7-400 racks), programma-conversie van STEP 7 naar TIA Portal (geen geautomatiseerde codeconversie — handmatige her-engineering is vereist), en netwerkovergang van PROFIBUS naar PROFINET IO voor veldapparaten.

Dit is een kapitaalproject, doorgaans uitgevoerd tijdens geplande fabrieksstilstand, en Siemens biedt migratietools en engineeringdiensten om de overgang te ondersteunen.
