| Plaats van herkomst | Duitsland |
| Merknaam | SIMENS |
| Certificering | CE RoHS |
| Modelnummer | 6ES5948-3UA11 |

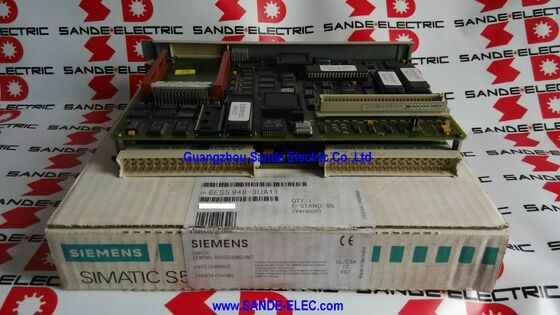

DeSiemens 6ES5948-3UA11is de CPU 948 de centrale verwerkingseenheid die de SIMATIC S5-155U, Siemens' grootste en meest bekwame programmeerbare controller uit de jaren tachtig en negentig, aandrijft.
Om de betekenis van de CPU 948 te begrijpen, moet je begrijpen wat de S5-155U was: niet een compacte PLC voor het besturen van machines, maar een full-scale process automation controllerin capaciteit en toepassing, van wat de S7-400 later zou worden.
De S5-155U met CPU 948 is gespecificeerd voor gedistribueerde sturing van elektriciteitscentrales, chemisch reactorbeheer, grootschalige waterbehandelingsautomatisering,en continu procestoepassingen waarbij het programma in honderden kilobyte werd gemeten en de I/O-telling in honderden punten.
De 6ES5948-3UA11 biedt 640KB aan intern RAM, een aantal dat context vereist.640KB was een aanzienlijke geheugentoewijzing voor een industriële controller.
Het programmageheugen van de S5-155U werd gemeten in STEP 5-instructiewoorden en 640 KB RAM ondersteunde complexe procesbesturingsprogramma's met uitgebreid PID-lusbeheer, alarmverwerking,Het is de bedoeling van de Europese Commissie om de.
Vandaag de dag is de CPU 948 geen product voor nieuwe installaties, maar een onderhoudscomponent.vaak in toepassingen waarbij de kosten en verstoring van de migratie naar moderne platforms nog niet zijn gerechtvaardigd.
Wanneer een CPU 948 in een dergelijke installatie uitvalt, is het vinden van een vervanger de snelste en minst verstorende manier om de productie te herstellen.
| Parameter | Waarde |
|---|---|
| Interne RAM | 640 KB |
| Externe geheugen | Tot 4,096 KB (Flash EPROM) |
| Programmeringsinterface | 20mA TTY, 15-pin kanon |
| PG-interface-slot | 1 (inplugbaar) |
| Geheugen submodule slot | 1 |
| Module-indeling | dubbel breed |
| Gewicht | 0.526 kg |
| Compatibel | S5-135U, S5-155U |
| Status | Afgebroken reserve |
De S5-155U was een modulaire rack gebaseerde controller ontworpen om de grootste automatiseringstaken van zijn generatie te verwerken.meerdere I/O-modules, en communicatieprocessors.

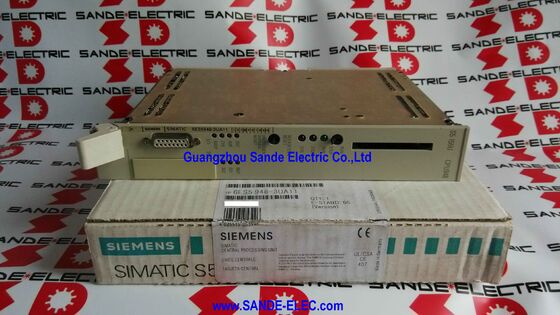

De CPU 948 is een module met een dubbele breedte.
Deze dubbele breedte werd veroorzaakt door de complexiteit van de interne elektronica van de CPU: de 640KB RAM, het geheugen submodule stopcontact, de PG interface stopcontact, de huidige lus TTY communicatie circuits,en de processor en de bus interface elektronica alle bezetten een PCB assemblage die niet binnen de standaard single-slot breedte kon passen.
De achtervlakbus van het rack verbond de CPU 948 met de I/O-modules aan de rechterkant, die zowel adres- als gegevensbussignalen voor I/O-toegang en stroom vervoeren.

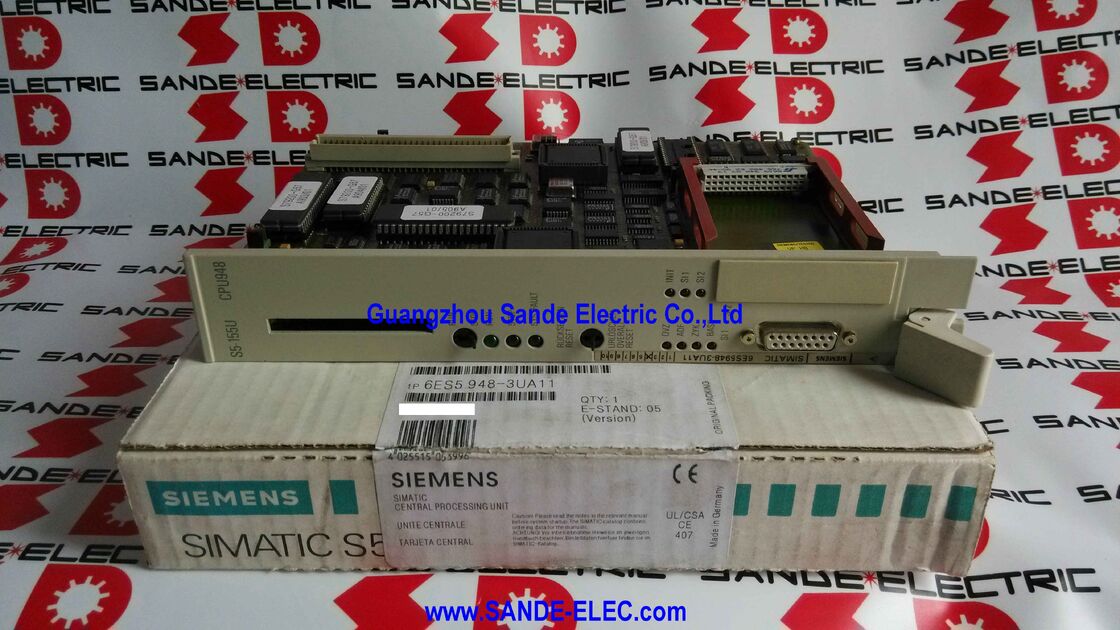

De 20mA TTY-interface (current loop) op het frontpaneel van de CPU 948 diende als programmerings- en HMI-verbinding, dezelfde fysieke interface die wordt gebruikt door Siemens-operatorpanelen (OP5, OP15, OP25,OP35) en de STEP 5 programmeringsapparaten van het tijdperk, van handprogramma's tot PC-gebaseerde PG 730 en PG 740 ingenieursstations.
De geheugenarchitectuur van de CPU 948 weerspiegelt de technische realiteiten van eind jaren tachtig en begin jaren negentig.Het interne geheugen van 640 KB zorgde voor het werkgeheugen voor het gebruikersprogramma en de gegevens, maar zelfs 640 KB had zijn grenzen in grootschalige procesautomatisering.
De slot voor de geheugensubmodule heeft deze beperking verholpen: een pluggable Flash EPROM-submodule kan het totale adresbare programma/gegevensgeheugen vergroten tot maximaal 4 MB,voldoende ruimte bieden voor complexe multitasking-procesbesturingsprogramma's met honderden programmablokken, uitgebreide PID-besturingsbibliotheken en grote gegevensstructuren voor alarmmanagement.
In de praktijk diende de Flash EPROM-submodule als laadgeheugen, de niet-vluchtige opslagplaats van waaruit het programma bij opstarten werd geladen in het werkende RAM.
Een opstartcyclus zorgde ervoor dat de CPU 948 het programma van de EPROM-submodule kopieerde in het werkende RAM voordat de uitvoering begon. Een proces dat enkele seconden duurde voor grote programma's.Daarom worden S5-155U-systemen herinnerd voor hun langere herstarttijden vergeleken met moderne controllers..
De 20mA current loop (TTY) interface op de CPU 948 is voor RS-485 de standaard voor PLC programmering en HMI verbindingen.de stroomlus gebruikt 20mA stroom om een logische '1' en 0mA voor een logische '0' weer te geven.
Deze op stroom gebaseerde codering biedt een inherente geluidsimmuniteit ∙ industriële omgevingen met grote motoren en lange kabels genereren aanzienlijke elektromagnetische interferentie,en de differentiële stroom sensing van de huidige lus is veel minder gevoelig voor dit geluid dan single-ended spanning signaal.
Voor het programmeren van de S5-155U met CPU 948 was een compatibele 20mA TTY-interface op het programmeringsapparaat vereist.
Voor het aansluiten van een moderne laptop is een USB-naar-TTY-adapter nodig met STEP 5-software, meestal STEP 5 V7.2 of hoger.
De S5-155U-installaties die afhankelijk zijn van CPU 948-eenheden zijn gebouwd voor een levensduur van meerdere decennia.
Een in 1992 geïnstalleerd controlesysteem voor petrochemische installaties met S5-155U-hardware kan tot ver in de jaren 2020 op het oorspronkelijke hardwareplatform blijven. De vervangingskosten zijn enorm.het productierisico is reëel, en zolang de hardware functioneert, is de economische argumentatie voor migratie moeilijk te maken.
Wanneer een CPU 948 uitvalt, is de onmiddellijke reactie om een vervangende unit te kopen van de markt voor industriële reserveonderdelen en de productie zo snel mogelijk te herstellen.
V1: Wat zijn de verschillen tussen de CPU 948 varianten UA11, UA12 en UA13?
UA11 (dit apparaat) heeft 640KB RAM, één TTY-programmeringsinterface en één geheugen submodule slot.met een vermogen van meer dan 50 W,. UA13 weerspiegelt een latere firmware herziening.
Alle varianten zijn mechanisch compatibel met het S5-135U/155U-rack en elektrisch compatibel met het S5-backplane; het op de geheugensubmodule geladen programma werkt op elke variant,onderhevig aan firmwareversiecompatibiliteit.
V2: Hoe verbind je een moderne pc met de CPU 948 voor diagnose of programmering?
De CPU 948 maakt gebruik van een 15-pin Cannon TTY (20mA current loop) interface.2 of hoger geïnstalleerd op een Windows XP-systeem (of virtuele machine).
Er is geen directe verbinding via USB-kabel met een moderne pc met STEP 7 of TIA Portal mogelijk.
V3: Hoe wordt het programma hersteld na vervanging van een mislukte CPU 948?
Indien het programma is opgeslagen op de Flash-EPROM-geheugen-submodule, wordt de submodule uit de defecte CPU verwijderd en in de vervangende eenheid geplaatst.
De CPU laadt het programma van de submodule automatisch bij opladen ̇ geen programmeringsstation nodig.
Indien er geen submodule is, moet het programma worden gedownload van een STEP 5-archief via een TTY-aangesloten programmeringsterminal.
Daarom wordt het voor alle productie-installaties ten zeerste aanbevolen het programma op een EPROM-submodule op te slaan.
V4: Kunnen I/O-modules aan het S5-155U-rack worden toegevoegd terwijl de CPU 948 draait?
De CPU 948 controleert de I/O-module-slots en kan nieuw ingevoegde modules tijdens het gebruik herkennen.Maar het toewijzen van adressen en het integreren van nieuwe modules in het programma vereist meestal een stap 5 programma wijziging en download.
Voor voor de veiligheid van installaties van cruciaal belang dient elke hardware- of programmawijziging te worden uitgevoerd volgens de wijzigingsbeheersingsprocedure van de installatie en tijdens een gepland onderhoudsvenster.
V5: Welke migratiemogelijkheden zijn er voor een S5-155U/CPU 948-systeem?
De standaard migratiedoelstelling is de SIMATIC S7-400, waarbij de omschakeling van STEP 5 naar STEP 7 de herstructurering van het programma ondersteunt, hoewel handmatige validatie altijd vereist is.
Een gefaseerde aanpak met koppelmodules maakt een stapsgewijze migratie van S5 naar S7 mogelijk, terwijl de installatie op de resterende S5-secties blijft draaien.
De volledige migratie van een groot S5-155U-procesbesturingssysteem is doorgaans een meermaands kapitaalproject dat wordt gepland rond de sluiting van een fabriek.
