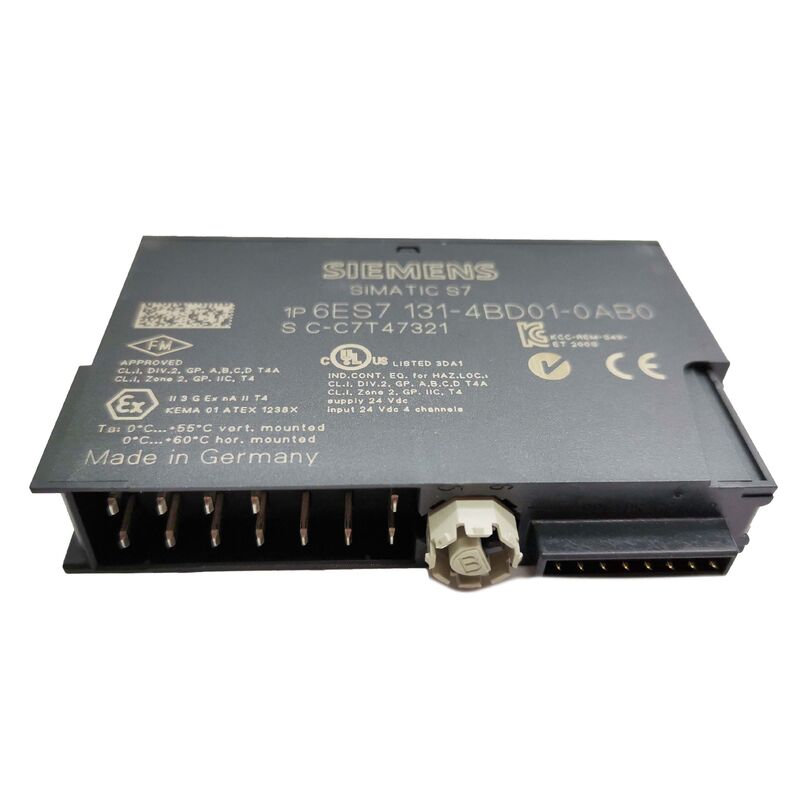

Siemens 6ES7131-4BD01-0AB0∙ SIMATIC ET 200S Digitale Elektronische Module 4DI DC24V HF ∙ 4 Invoer, 24V DC, High Feature, 15mm, Hot-Swappable, LED Diagnostiek

Overzicht

DeSiemens 6ES7131-4BD01-0AB0is de 4DI DC24V HF ¢ de High Feature-variant van de 4-kanaals 24V DC digitale invoermodule voor het gedistribueerde I/O-systeem SIMATIC ET 200S.

Het is een van de smalste elektronische modules in de S7-familie. and the ET 200S's architecture of combining electronics modules with separate terminal modules means this 15mm footprint is all the panel space the input channel requires — the wiring lives in the terminal module below, de signaalverwerking woont in de elektronische module hierboven.

De ontwerpfilozofie van het ET 200S-systeem was om gedistribueerde I/O zo dicht mogelijk bij de machine te plaatsen, letterlijk bij de actuator- en sensorverbindingspunten van de machine.In plaats van de signaalkabels terug te leiden naar een centrale kast.

Elk ET 200S-station is opgebouwd uit een hoofdmodule (IM 151-x) die de PROFIBUS DP- of PROFINET-verbinding verwerkt,gevolgd door vermogen modules en elektronische modules in de configuratie die de machine vereist.

Omdat elke elektronische module zijn eigen fysiek afzonderlijke eenheid, de configuratie is volledig granulair: heb je drie digitale ingangen en een analoge uitgang op een specifiek machine punt?Drie 2DI-modules en één 2AO-module, of andere combinaties, kunnen worden samengesteld om nauwkeurig aan de I/O-vereisten te voldoen zonder vermogen te verspillen.

De 4DI HF biedt vier ingangen in een 15 mm slot voor toepassingen waarbij een groep van vier binaire sensoren “nabijheidsschakelaars, limietschakelaars,foto-elektrische sensoren nodig om op één machinepunt te worden aangesloten.

De -0AB0 High Feature-benaming onderscheidt deze module van de -0AA0 Standardvariant (6ES7131-4BD01-0AA0).

High Feature-modules in het ET 200S-ecosysteem voegen doorgaans diagnostische mogelijkheden, parametertoewijzingsmogelijkheden,of aanvullende werkwijzen buiten de basisinvoer-uitvoerfunctie die de standaardvariant biedt.

Voor de 4DI, the High Feature variant offers extended diagnostic and parameter assignment functionality relevant to applications where channel-level fault detection and parameterisation from the PLC program (rather than fixed hardware wiring) are engineering requirements.

Belangrijkste specificaties

Het terminalmodulesysteem Waarom modules en terminals van elkaar gescheiden zijn

De verdeling van de ET 200S tussen elektronische modules en terminale modules is een van de meest praktische technische kenmerken van het systeem.en het heeft rechtstreeks invloed op de aankoop en installatie van de 6ES7131-4BD01-0AB0.

Determinalmoduleis het passieve onderdeel: het wordt gemonteerd op de DIN-rail, voorziet in de bedradingsterminals die worden aangesloten op de veldsensoren en bevat de aansluitingsinterface die de elektronische module van bovenaf ontvangt.

De terminalmodules zijn op hun plaats bedraad en blijven permanent in het paneel.

Deelektronische module(deze eenheid) van bovenaf op de terminalmodule klikt.

Het bevat alle actieve signaalverwerkingscircuits, de invoerfiltering, stroommeting, LED-display en digitale interface met de ET 200S backplane bus.

De elektronische module kan worden verwijderd en vervangen zonder een enkele draad te verstoren in de onderstaande terminalmodule, die het mechanisme is dat warm wisselen mogelijk maakt:de terminalmodule blijft bedraad en aangesloten; alleen de elektronische module verandert.

Deze scheiding heeft een direct onderhoudsvoordeel. Wanneer een digitale invoermodule na jaren productie faalt, duurt de vervanging enkele seconden de nieuwe 6ES7131-4BD01-0AB0 wordt ingevoegd, en alle vier de ingangskanalen zijn onmiddellijk weer in gebruik.

De terminale module wordt één keer bedraad, de elektronische module kan zoveel keer als nodig worden vervangen.

De compatibele eindmodules voor de 4DI DC24V HF omvatten onder meer TM-P15S23-A1, TM-P15C23-A1 en TM-P15N23-A1. de specifieke keuze hangt af van de vraag of de installatie standaard gebruikt,gecoat, of specifieke terminalmodules.

Hoge eigenschap versus standaard

Binnen de 4DI DC24V-familie biedt Siemens twee varianten aan die dezelfde basisinputfunctie hebben, maar verschillen in hun uitgebreide mogelijkheden.

De standaardvariant (6ES7131-4BD01-0AA0, achtervoegsel -0AA0) is een module met vaste functie: 4 ingangen bij 24 V gelijkstroom, 3 ms reactietijd, kanaal-LED-indicatoren en geen extra configuratie buiten de bedrading.

Het is geschikt voor eenvoudige digitale invoertoepassingen waarbij de invoer moet worden gelezen en gerapporteerd zonder aanvullende verwerking.

De High Feature-variant (6ES7131-4BD01-0AB0, achtervoegsel -0AB0) voegt parametriseringsmogelijkheden toe.

Parameters kunnen aan de module worden toegewezen via de PROFIBUS DP/PROFINET-configuratie, waardoor functioneel gedrag mogelijk is zoals het genereren van diagnostisch alarm bij ingangsdraadbreuk of kortsluiting,of insteltijd van het invoerfilter .

Wanneer de toepassing vereist dat de PLC een diagnostisch alarm ontvangt als de voedingsdraad van een ingangssensor kapot is (in plaats van een 0-toestand stilletjes te lezen),De High Feature-module zorgt voor deze detectie.

Voor toepassingen die eenvoudigweg contact sluiting moeten lezen zonder kanaaldiagnostiek, is de standaard variant voldoende en goedkoper.

Invoersignaalcompatibiliteit

De 4DI DC24V HF accepteert standaard 24V DC twee- en drie-draad sensorsignalen, het dominante signaaltype in de Europese en internationale machine-tool- en fabrieksautomatisering:

Drie-draad PNP- (bron-type) nabijheidssensoren zijn rechtstreeks verbonden met de invoerterminals van de module, waarbij de schakelingsuitgang van de sensor de invoer positief stuurt wanneer deze actief is.

De ingangsstroom van 7 mA bij 24 V valt binnen de capaciteit van bijna alle standaard PNP-proximiteitsschakelaars van Siemens, Pepperl+Fuchs, Sick, Turck,en andere belangrijke fabrikanten van sensoren.

Mechanische contacten en rietschakelaars worden met een positief signaal aangesloten (schakelen van L+ naar de invoerterminal) in een tweedraadconfiguratie.

De ingangscircuit van de module zorgt voor het noodzakelijke pad van de zonkstroom.

Two-wire sensors (with their characteristic leakage current even when open) may be compatible depending on the specific leakage current specification of the sensor — the module's input threshold must be below the leakage current for the input to read correctly in the open stateDe meeste moderne twee-draad sensoren hebben lekstromen die ver onder de 1 mA liggen, wat lager is dan de ingangsdrempel, zodat de correcte 0/1-toestand wordt gedetecteerd.

Veelgestelde vragen

V1: Kan de 6ES7131-4BD01-0AB0 worden gebruikt met een ET 200S-station die is geconfigureerd voor zowel PROFINET als PROFIBUS DP?

Ja, de elektronische modules in ET 200S, inclusief deze 4DI HF-module, zijn compatibel met het volledige assortiment interfacemodules van ET 200S: IM 151-1 voor PROFIBUS DP, IM 151-3 PN voor PROFINET,en IM 151-7 CPU voor zelfstandig gebruik.

De 4DI HF-module zelf heeft geen veldbusinterface; deze communiceert via de ET 200S backplane bus met de hoofdmodule die is geïnstalleerd.

Het wijzigen van de hoofdmodule van PROFIBUS naar PROFINET vereist geen wijziging van de signaalmodules.

V2: De module vereist een terminalmodule. Hoe wordt de elektronische module mechanisch aan de terminalmodule bevestigd?

The electronics module clips onto the terminal module through a snap-fit mechanism — the electronics module is aligned over the terminal module with its backplane connector positioned over the terminal module's mating connector, vervolgens naar beneden gedrukt tot de vergrendeling tabblad snaps op zijn plaats.

De omgekeerde procedure (het afscheidstab opheffen en de elektronische module naar boven trekken) laat de elektronische module zonder gereedschap los.

De veldbedradingsterminals van de terminalmodule zijn van voren toegankelijk, ongeacht of de elektronische module is geïnstalleerd of verwijderd.

V3: In het gegevensblad staat een responstijd van 3 ms. Is dit de latentie van de verandering van de invoertoestand tot de PROFIBUS-gegevensupdate?

The 3ms figure is the electronics module's own input filter and processing time — the delay between the input terminal voltage changing state and the module's internal register reflecting the new state.

Dit is los van de PROFIBUS DP-transmissie-latentie, die afhankelijk is van de geconfigureerde buscyclustijd en de scancyclus van de DP-master.

De totale latentie van de verandering van de sensortoestand tot de procesbeeldupdate van de S7-CPU is de som van de invoerfiltertijd (~ 3 ms),de PROFIBUS DP-buscyclustijd (typisch 1 ̊10 ms, afhankelijk van de configuratie)Voor een nauwkeurige tijdsanalyse moeten alle drie de elementen worden samengevoegd.

V4: Is de 6ES7131-4BD01-0AB0 nog beschikbaar, en wat is de huidige Siemens vervanging?

De serie ET 200S, met inbegrip van deze module, is door Siemens gestaakt.die vergelijkbare modulaire I/O-functionaliteit biedt in een compacter vormfactor met PROFINET als primaire communicatie-interface.

Voor bestaande ET 200S-installaties die onderhoud ondergaan, blijft de 6ES7131-4BD01-0AB0 beschikbaar via het kanaal voor industriële elektronica en de aftermarket.

Siemens biedt de ET 200S nog steeds onderdelenondersteuning aan voor een bepaalde periode na de stopzetting, zoals aangegeven in de levenscyclusstatus van het product.

V5: Kan dezelfde terminalmodule worden gebruikt met zowel de standaard (-0AA0) als de high-feature (-0AB0) varianten van de 4DI-module?

De standaard- en high-feature-varianten van de 4DI DC24V delen dezelfde mechanische interface en uitleg.

Een terminalmodule met bedrading voor de 6ES7131-4BD01-0AA0 standaardmodule kan de 6ES7131-4BD01-0AB0 High Feature-module accepteren zonder bedradingswijzigingen.

Het functionele verschil tussen de twee varianten wordt gerealiseerd in de elektronische module zelf en in de parametertoewijzing PROFIBUS/PROFINET ­ niet in de terminalbedrading.Deze uitwisselbaarheid vereenvoudigt de inventarisatie van veldvervanging: een enkele voorraad High Feature-modules kan zowel standaard- als High Feature-modules vervangen in een bestaande ET 200S-installatie.
