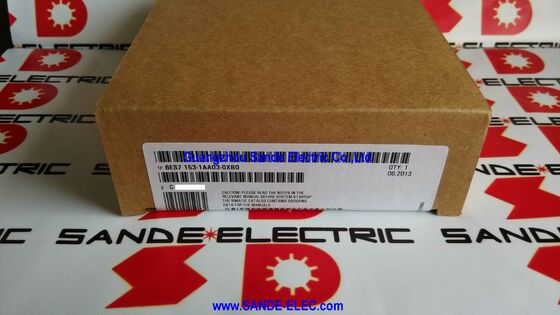

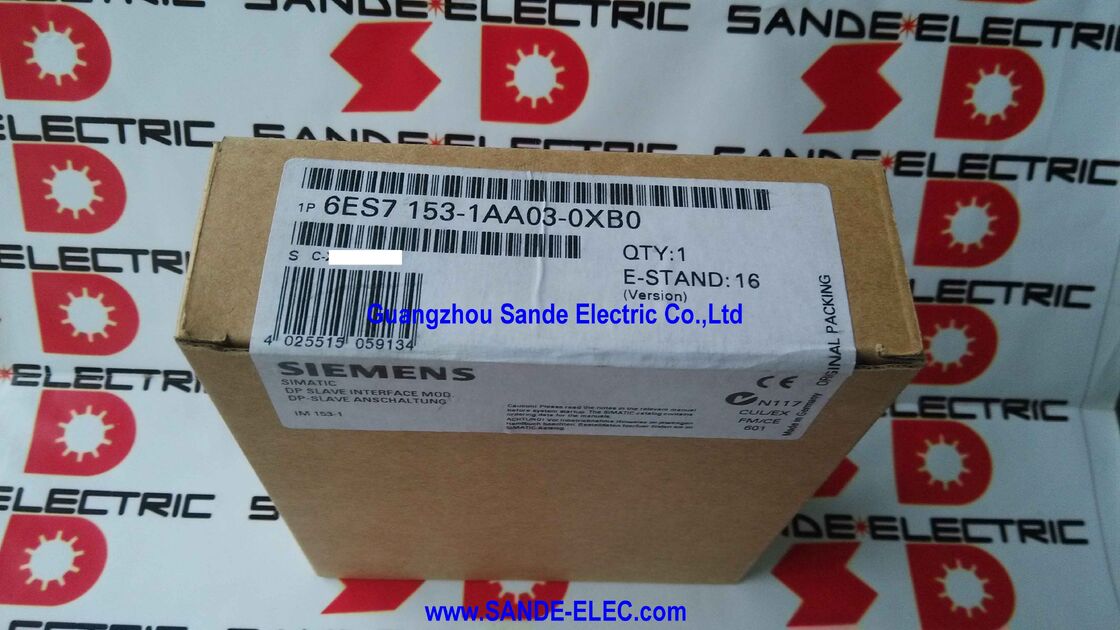

SIMATIC DP, INTERFACE IM 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0

Siemens 6ES7153-1AA03-0XB0 | SIMATIC ET 200M IM 153-1 DP ST — PROFIBUS DP-interface / Max. 8 S7-300-modules / 24VDC / 350mA / 5ms overbrugging / 3W

De interface die de ET 200M verbindt met PROFIBUS

De IM 153-1 DP ST is de PROFIBUS DP-interfacemodule aan de kop van elk ET 200M gedistribueerd I/O-station. Zonder dit hebben de signaalmodules in het ET 200M-rack geen netwerkverbinding - de IM 153-1 maakt het station zichtbaar voor de PROFIBUS DP-master, beheert de cyclische I/O-gegevensuitwisseling en distribueert de communicatiegegevens naar de geïnstalleerde S7-300-signaalmodules op de interne backplane van het station.

De IM 153-1 DP ST is de standaardvariant - niet de High Feature (IM 153-2 HF). Het ondersteunt maximaal 8 S7-300-signaalmodules per station, standaard PROFIBUS DP cyclische uitwisseling en basisstationdiagnostiek. Er is geen redundantie, geen isochrone modus en geen acyclische DP V1-services. Voor installaties waarbij het station alleen betrouwbare cyclische I/O-uitwisseling nodig heeft zonder timingsynchronisatie of intelligent apparaatbeheer, biedt de IM 153-1 DP ST alles wat nodig is tegen lagere kosten en complexiteit dan de HF-variant.

De opgeslagen energietijd van 5 ms zorgt ervoor dat de module blijft werken ondanks korte voedingsdalingen: kortstondige storingen op de 24V DC-kastvoeding die vaak voorkomen in de buurt van frequentieomvormers en motorstartapparatuur. Korte onderbrekingen, die er anders toe zouden leiden dat het station de PROFIBUS-bus zou verlaten en een herstart zouden vereisen, worden zonder dataverlies overbrugd.

Belangrijkste specificaties

Toepassingsscenario's

Gedistribueerde I/O-kast op machinegedeelte:Een ET 200M-rek geïnstalleerd in een lokaal subpaneel nabij het machinegedeelte, aangesloten op de hoofd-S7-300 of S7-400 CPU via PROFIBUS DP. De IM 153-1 DP ST beheert de communicatie vanaf de PROFIBUS-hoofdkabel; veldbedrading voor sensoren en actuatoren in die sectie wordt lokaal aangesloten.

Vervanging in bestaande PROFIBUS-gebaseerde systemen:Veel S7-300-, S7-400- en PCS 7-systemen gebouwd rond PROFIBUS DP met ET 200M-stations blijven in productie. Wanneer de IM 153-1 uitvalt, herstelt het vervangen door dezelfde IM 153-1 DP ST het station zonder enige configuratiewijziging - het PROFIBUS-adres wordt via een draaischakelaar ingesteld zodat het overeenkomt met het origineel, en de signaalmodulebank daaronder blijft ongestoord.

Veldpanelen procesindustrie:ET 200M met IM 153-1 DP ST is standaard in veldaansluitdozen in de procesindustrie waar analoge zenders en discrete veldapparaten worden aangesloten op een PROFIBUS DP-trunk. Maximaal 8 signaalmodules per station verwerken een redelijk aantal veldapparaten vanaf één enkel distributiepunt.

Kosteneffectieve standaard I/O zonder redundantie:Waar de beschikbaarheid van stations tijdens failover van de controller wordt beheerd op PROFIBUS-masterniveau (S7-400H met dubbele DP-masters), zijn standaard IM 153-1 DP ST-stations vaak voldoende. De redundantiearchitectuur bevindt zich aan de masterzijde; het station maakt eenvoudig opnieuw verbinding met de actieve master.

Veelgestelde vragen

Vraag 1: Waarin verschilt de IM 153-1 DP ST van de IM 153-2 HF?

De IM 153-1 DP ST ondersteunt maximaal 8 S7-300-modules met alleen standaard cyclische PROFIBUS DP-uitwisseling - geen redundantie, geen isochrone modus, geen DP V1 acyclische services, geen tijdstempels. De IM 153-2 HF ondersteunt maximaal 12 modules, stationredundantie (dual-DP redundante verbinding), isochrone modus en DP V1 acyclische parametertoegang. Specificeer IM 153-1 DP ST voor standaardinstallaties; IM 153-2 HF voor stations die redundantie of isochrone werking vereisen.

Vraag 2: Hoe wordt het PROFIBUS-stationadres ingesteld?

Via een draaibare adreskiezer op de voorkant van de module. Stel het adres zo in dat het overeenkomt met de waarde die aan deze slave is toegewezen in de STEP 7-hardwareconfiguratie van de DP-master. Een mismatch tussen de fysieke selector en het geconfigureerde adres activeert de BF-LED (Bus Fault) en sluit het station uit van de PROFIBUS-buscyclus totdat dit wordt gecorrigeerd.

Vraag 3: Wat gebeurt er met de ET 200M-uitgangen als de PROFIBUS-verbinding verloren gaat?

De PROFIBUS-watchdog van de module vervalt als er binnen de geconfigureerde time-out geen geldig DP-telegram wordt ontvangen. Bij een time-out gaat het ET 200M-station naar een veilige toestand; uitgangsmodules schakelen doorgaans alle uitgangen uit of houden de laatste waarden vast, afhankelijk van hoe de moduleparameters zijn ingesteld in de hardwareconfiguratie van STAP 7. De reactie is tijdens de inbedrijfstelling per station configureerbaar.

V4: Kunnen S7-300-signaalmodules van elke revisie worden gebruikt met de IM 153-1 DP ST?

Ja. De IM 153-1 DP ST is compatibel met het volledige assortiment S7-300 SM (signaalmodules), FM (functiemodules) en CP (communicatieprocessors) die in het ET 200M-rack passen, tot maximaal 8 modules. Bevestig de compatibiliteit voor gespecialiseerde functie- of communicatiemodules met de productdocumentatie van Siemens.

V5: Waar komt de 6ES7153-1AA03-0XB0 vandaan?

Via de Siemens ET 200M aftermarket: Siemens-servicekanalen, dealers van reserveonderdelen voor industriële automatisering en geteste overtollige leveranciers. De IM 153-1 AA03-0XB0 is een breed inzetbare ET 200M-interfacemodule; De beschikbaarheid op de aftermarket is over het algemeen betrouwbaar. Bevestig het volledige onderdeelnummer, inclusief de AA03-0XB0-revisie van het label van de geïnstalleerde module; aangrenzende IM 153-1-revisies (AA00, AA01, AA02) zijn functioneel compatibel, maar de AA03 is de nieuwste revisie in deze serie.
