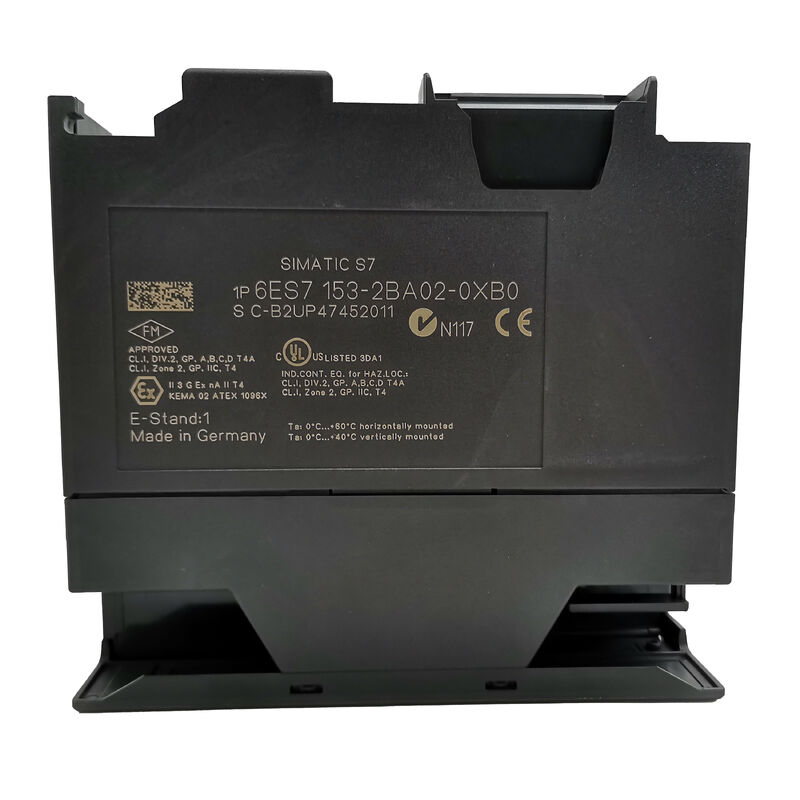

Interface IM 6ES7153-2BA02-0XB0 6ES7 153-2BA02-0XB0

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP Hoge functie ∙ 12 modules / redundantie / isochrone tijdstempel / HART Extended / DP / PA Link / 24VDC

De Full-Capacity ET 200M Interface Module Wat onderscheidt de HF van andere IM 153-2-varianten

Er bestaan verschillende IM 153-2-varianten binnen de ET 200M-familie en ze verschillen op manieren die het systeemontwerp meer beïnvloeden dan hun vergelijkbare namen suggereren.De 6ES7153-2BA02-0XB0 neemt de hoogste positie in de IM 153-2-capaciteitshiërarchie in:

De capaciteit van het 12-module-station is het eerste praktische voordeel. Een standaard 8-module-station verwerkt de meeste configuraties. Een 12-module-station bedient installaties met dichte analoge I/O,combinaties van digitale, analoge en functiemodules of instrumentatie-zware knooppunten waarbij de 8-module grenskrachten een logische I/O-groep in twee afzonderlijke stations splitsen.

De tweede belangrijke onderscheidende factor is de compatibiliteit van DP/PA Link en Y-Link.De 2AA02-variant kan niet worden gebruikt in DP/PA-Link-architecturen alleen de 2BA-serie kan dienen als interface-module binnen een DP/PA-Link of Y-LinkVoor procesautomatiseringssystemen die PROFIBUS PA-veldtoestellen (druk- en stroomzenders met PA-communicatie) via een DP/PA-link integreren, is de 2BA02 de juiste specificatie.

Belangrijkste specificaties

Isochrone tijdstempels 32 signalen per slot

De 2BA02 ondersteunt isochrone tijdstempel van maximaal 128 digitale invoersignalen over het 12-module station, met maximaal 32 signalen per individuele slot.Isochrone modus synchroniseert de gegevensopname van de module met de PROFIBUS DP-buscyclusDit zorgt voor een tijdsreferentie die in overeenstemming is met de programmacyclus van de controller in plaats van een onafhankelijke klokverschuiving op moduleniveau.

Voor de registratie van gebeurtenisvolgorde in procesinstallaties:  het reconstrueren van de exacte volgorde van instrumentallarmen, veranderingen van de kleptoestand,Het isochrone tijdstempel geeft de forensische nauwkeurigheid die niet-gesynchroniseerde 10 ms-stempels niet kunnen.Toepassingen, waaronder beschermingssystemen voor energiecentrales, veiligheidsvergrendelingen voor raffinaderijen en het loggen van batchprocesgebeurtenissen, zijn afhankelijk van deze mogelijkheid.

Uitgebreid HART- en Slave-initiatief

Uitgebreide HART-secundaire variabelen:De standaard HART-transmissie omvat de primaire variabele en beperkte procesgegevens.De 2BA02 breidt de HART-gegevensdoorvoer uit tot secundaire variabelen ­ aanvullende metingen van multivariabele zenders (drukDeze extra waarden zijn beschikbaar in de procesgegevens van het station aan het programma van de regelaar.

Slave initiatief voor Drive ES en Switch ES:The module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionDit vermindert de latentie voor parameteren lezen/schrijven cycli in aandrijving parameter management toepassingen.

Toepassingsscenario's

DP/PA Verbindingsstations in procesautomatisering:Procesinstrumentatie op de PROFIBUS PA wordt via een DP/PA-link verbonden met de S7-controller.De 2BA02 dient als interface-module voor de ET 200M I/O-sectie van de DP/PA Link, de configuratie die de 2AA02 niet kan ondersteunen.

Dichte instrumentatie knooppunten:12 analoge modules in een centraal instrumentatie-arrangementschap ̇ druk-, temperatuur-, stroom- en niveau-invoer ̇ allemaal in één ET 200M-station.Isochrone tijdstempels registreren de volgorde van veranderingen in procesvariabelen tijdens verstoringsevenementen.

Bewaking van de aandrijving met HART-instrumenten:VFD-aandrijvingsstatus via Slave Initiative + multivariabele HART-zendergegevens via uitgebreide secundaire variabelen ?? beide beschikbaar vanaf één 2BA02-station zonder extra hardware.

Veelgestelde vragen

V1: Wat is het functionele verschil tussen de 2BA02 en de 2BA82 (6ES7153-2BA82-0XB0)?

Beide zijn IM 153-2 HF-varianten die 12 modules, redundantie, isochrone tijdstempel en DP / PA Link ondersteunen.De 2BA82 is een latere hardwareherziening met licht bijgewerkte elektrische eigenschappen (650mA vs 600mA stroomrating) en herziene firmwareVoor geïnstalleerde systemen met de 2BA02 behoudt een directe 2BA02-vervanging dezelfde firmwarecompatibiliteit. De 2BA82 en de opvolger 2BA10 bieden dezelfde functionele mogelijkheden.

V2: Waarom is de 2BA02 compatibel met DP/PA Link terwijl de 2AA02 dat niet is?

De DP/PA-link vereist dat de interface-module acyclische DPV1-diensten, uitgebreide diagnostiek en het specifieke PROFIBUS DP-slaveprofiel ondersteunt dat is gedefinieerd voor de werking van de DP/PA-link.De 2BA-serie implementeert deze uitgebreide DPV1-mogelijkheden. De 2AA-serie bevat niet de DPV1-profieluitbreidingen aan de slavenzijde die nodig zijn voor de DP/PA Link-interfacefunctie.geen configuratie-instelling.

V3: Kunnen FM- en CP-modules in de 12 slots worden geïnstalleerd, of alleen signaalmodules?

Elke combinatie van S7-300 signaalmodules (SM), functiemodules (FM) en communicatieprocessors (CP) die voor ET 200M-gebruik worden vrijgegeven, kan de 12 slots vullen. FM 350-1/2 tellers, FM 352 cam controllers,en CP-modules voor PROFIBUS of AS-Interface werken in het 2BA02-station zoals in een centraal S7-300-rackHet totale aantal SM + FM + CP mag niet meer dan 12 bedragen.

V4: Wat geeft het PROFIBUS-stationadres 801Eh aan?

801Eh is de VendorID (identificator van fabrikant en apparaatfamilie) die is gecodeerd in het GSD-bestand voor deze module.Het verschijnt in de PROFIBUS DP-netwerkconfiguratie-tool en bevestigt de module-identiteit wanneer de DP-master zijn stationstabel bouwtHet werkelijke PROFIBUS-busadres (1125) wordt onafhankelijk ingesteld via de DIL-switch op de voorzijde van de module.

V5: Welke programmeertool configureert het 2BA02-station in het S7-project?

STAP 7 HW Config (Classic) of TIA Portal hardwareconfiguratie verwerkt het ET 200M-station, ¢ de toewijzing van het PROFIBUS-adres, de configuratie van welke modules welke slots innemen,en tijdstempels en HART-parameters mogelijk makenHet GSD-bestand voor de 2BA02 moet in de programmeringsomgeving zijn geïnstalleerd voordat de module in de hardwarecatalogus verschijnt.
