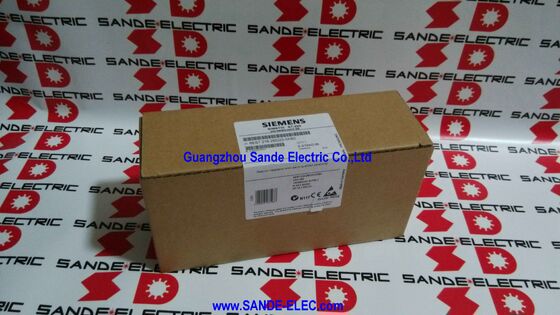

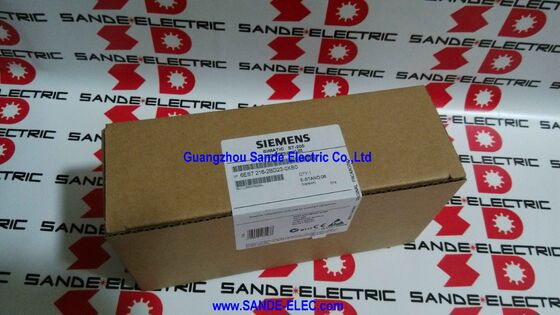

CPU 226 COMPACT UNIT 6ES7216-2BD23-0XB0 6ES7 216-2BD23-0XB0 6ES7216-2BD23-OXBO

Siemens 6ES7216-2BD23-0XB0 | SIMATIC S7-200 CPU 226 - AC-voeding / 24 DC-ingangen / 16 relaisuitgangen / 16 KB programma / 2 × RS-485 / niet meer leverbaar reserveonderdeel

CPU 226 — De grootste S7-200 in één behuizing

De CPU 226 is de compacte controller met de hoogste capaciteit in de S7-200-serie. Vierentwintig digitale ingangen en 16 relaisuitgangen die rechtstreeks in de CPU-behuizing zijn geïntegreerd: de meeste ingebouwde I/O van alle S7-200 CPU's. Voor machinebesturingstoepassingen die binnen dit I/O-aantal passen, biedt de CPU 226 een complete oplossing zonder enige uitbreidingsmodule.

De versie met wisselstroom haalt zijn stroom rechtstreeks uit het wisselstroomnet van 100–230 V. Dit elimineert de noodzaak voor een aparte 24V DC geschakelde voeding voor de CPU in panelen waar wisselstroom de primaire stroomverdeling is. De bredere panelen die zowel AC- als DC-voeding gebruiken, profiteren nog steeds: minder componenten, eenvoudiger ontwerp.

Zestien relaisuitgangen dekken de grootste verscheidenheid aan belastingen: motorstartspoelen bij 230 V AC, magneetkleppen bij 24 V DC, indicatielampen bij gemengde spanningen - allemaal aangesloten op de relaiscontacten zonder zorgen over spanningsafstemming of tussenliggende hardware. De relaiscontacten zijn galvanisch geïsoleerd van de logische voeding van de CPU, waardoor de PLC wordt beschermd tegen spanningspieken op veldniveau aan de belastingszijde.

Twee RS-485-poorten vormen de communicatie-backbone. Poort 1 is de PPI-programmeerverbinding voor STEP 7 Micro/WIN. Poort 2 is door de gebruiker programmeerbaar en werkt in PPI voor HMI-panelen, Modbus RTU voor aandrijvingen en instrumenten, of Freeport voor aangepaste ASCII-protocolapparaten. Met 7 beschikbare uitbreidingsmoduleslots (het maximum in de S7-200-familie), kan de CPU 226 worden geschaald om grotere installaties aan te kunnen wanneer de ingebouwde I/O niet voldoende is.

Belangrijkste specificaties

Toepassingsscenario's

Verpakkings- en transportsystemen:Een hoog lokaal I/O-aantal beheert sensoringangen, motorschakelaars, uitwerppoorten en indicatoren. De tweede RS-485-poort verbindt een operatortekst

display of HMI-paneel zonder een programmeerpoort te gebruiken.

Pompstations en nutsvoorzieningen:Druk-, niveau- en flowcontacten worden aangesloten op 24 ingangen; pompmotorschakelaars en klepmagneetventielen worden aangesloten op relaisuitgangen. AC-voeding vereenvoudigt het paneelontwerp voor installaties zonder 24V DC-distributie.

Modbus-verbonden processen:De door de gebruiker programmeerbare RS-485-poort stuurt Modbus RTU-master naar een frequentieregelaar, energiemeter of externe analoge zender - afgehandeld via de Modbus-bibliotheek van STEP 7 Micro/WIN zonder aangepaste code.

Onderhoud van oudere S7-200-machines:CPU 226 werd in de jaren 2000 op grote schaal ingezet. Bij een identieke vervanging blijven de ingebouwde I/O-adrestoewijzing en de configuratie van de seriële poort behouden, waardoor de tijd voor herinbedrijfstelling en programmawijzigingen worden geminimaliseerd.

Veelgestelde vragen

Vraag 1: Wat is het achtervoegsel -0XB0 en hoe verschilt dit van -0XA0?

De -0XB0 is een in China geproduceerde S7-200-variant met CE-certificering. De -0XA0 is de in Europa geproduceerde variant met CE plus UL/cUL-certificeringen. Beide zijn elektrisch en functioneel identiek: dezelfde I/O, hetzelfde geheugen, dezelfde RS-485-interface. Ze zijn directe vervangers voor de meeste toepassingen; bevestig de certificeringseis voor de installatielocatie.

Vraag 2: Welke uitbreidingsmodules zijn compatibel en hoeveel kunnen er worden toegevoegd?

Er kunnen maximaal 7 uitbreidingsmodules worden aangesloten via de uitbreidingsbus aan de rechterkant. Beschikbare typen: digitale ingangs- en uitgangsmodules (relais en transistor), analoge I/O-modules, RTD- en thermokoppelmodules en speciale modules. De CPU 226 ondersteunt het volledige maximum van 7 modules: de grootste uitbreidingscapaciteit in de S7-200-familie.

Vraag 3: Welke programmeeromgeving is vereist?

STAP 7 Micro/WIN — de speciale S7-200-software. Noch STEP 7 Classic (voor S7-300/400) noch TIA Portal (voor S7-1200/1500) programmeren de S7-200. STAP 7 Micro/WIN ondersteunt ladderlogica, FBD en statementlijst, plus de ingebouwde bibliotheken van de CPU voor PID, Modbus, tellen op hoge snelheid en PTO/PWM.

V4: Welke protocollen ondersteunt de tweede RS-485-poort?

In Freeport-modus: volledig programmagestuurde seriële poort, elk ASCII- of RTU-gebaseerd protocol. STAP 7 Micro/WIN biedt bibliotheekblokken voor Modbus RTU master en slave, en USS-protocol voor Siemens-drives. PPI-modus voor Siemens HMI-panelen. De poort ondersteunt PROFIBUS DP niet zonder een extra CP-module.

V5: Waar komt de 6ES7216-2BD23-0XB0 vandaan?

Via de S7-200 aftermarket – bestaande automatiseringsleveranciers, industriële overtollige dealers en gespecialiseerde S7-200-onderdelendistributeurs wereldwijd. De CPU 226 is een van de meest algemeen verkrijgbare S7-200-reserveonderdelen. Bevestig de -0XB0-variant en laad het programma vanaf een STEP 7 Micro/WIN-back-up naar de vervangende eenheid in plaats van te vertrouwen op programmabehoud.
