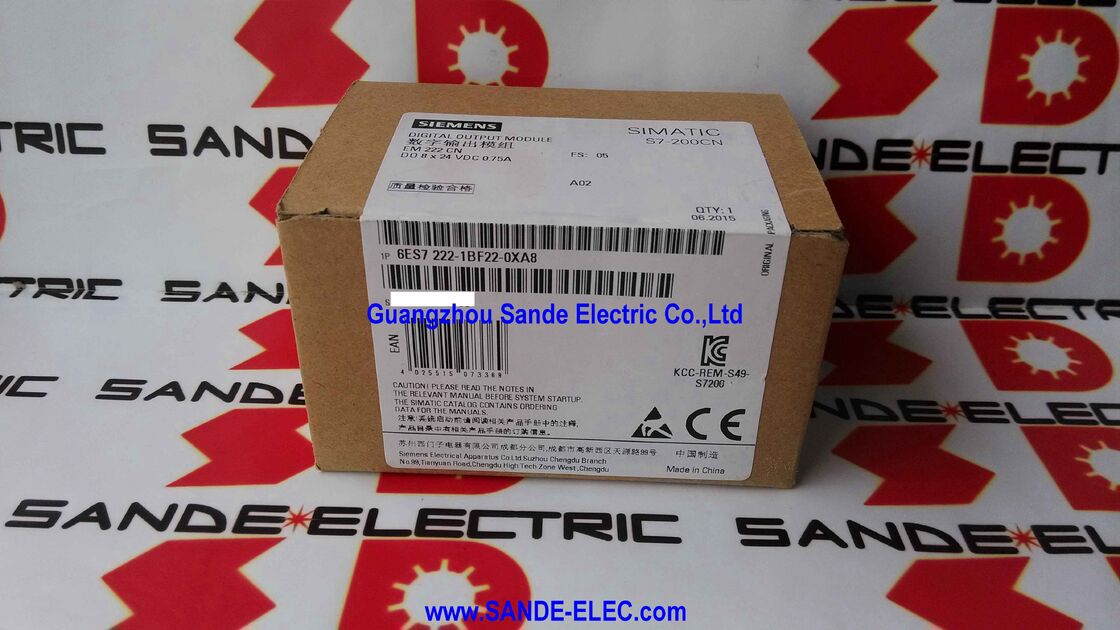

PLC-Module 6ES7222-1BF22-0XA8 6ES7 222-1BF22-0XA8 6ES7 222-1BF222-1BF22-OXA8

Siemens 6ES7222-1BF22-0XA8∙ SIMATIC S7-200 CN EM 222 ∙ 8 Transistor Uitgangen 24VDC, 0,75A, Kortsluiting Beschermd, S7-22X CPU Alleen, CE-goedkeuring, China Productie

Overzicht

DeSiemens 6ES7222-1BF22-0XA8is de 8-kanaals, 24 V gelijkstroomtransistor uitgangsverruimingsmodule voor het SIMATIC S7-200 CN micro-PLC-platform.

It is the solid-state counterpart to the relay output EM 222 — where the relay version (6ES7222-1HF22-0XA8) switches loads through mechanical contacts at millisecond speeds with voltage-neutral isolation, de transistorversie schakelt 24VDC-belastingen door halfgeleidertransistors met microseconde snelheden met ingebouwde elektronische foutbescherming.

De transistor versus relais beslissing is een van de eerste output selectie keuzes in elk PLC uitbreiding ontwerp,En het begrijpen ervan is belangrijker dan elk ander verschil tussen de twee modules..

Een transistor schakelt in het bereik van 100×300 microseconden, ongeveer 10.000 keer sneller dan een relaiscontact.

Voor uitgangen die pulsen moeten genereren (stapmotorregeling, stroommetersimulatie, PWM-snelheidsregeling) is deze snelheid niet optioneel is het een fysieke vereiste waaraan alleen vaste-staat-uitgangen kunnen voldoen.

Een relaiscontact kan simpelweg niet snel genoeg openen en sluiten om een schone puls te produceren bij frequenties hoger dan enkele tientallen Hz.

De elektronische kortsluitingsbescherming in de transistor EM 222 voegt een foutvertraagde laag toe die relais-uitgangen niet kunnen matchen.

Als een bedradingsfout een kortsluiting veroorzaakt op een transistor,het stroomgevoelige circuit van de halfgeleider detecteert de overtollige stroom en sluit het getroffen kanaal af voordat thermische schade optreedt. De transistor herstelt zodra de storing is opgelost; de module blijft tijdens de storing op alle niet-aangetaste kanalen werken.

Een kortsluiting op een uitgang van een relais is daarentegen volledig afhankelijk van de externe zekerheid om de fout op te lossen. Het relaiscontact kan in het proces beschadigd raken, waardoor de module moet worden vervangen.

Belangrijkste specificaties

Waar 0.75A per uitgang je brengt

De uitgangsstroom van 0,75A bepaalt welke belastingen deze module rechtstreeks kan aandrijven.

Standaard 24VDC relais spoelen trekken 50-100mA binnen de 0,75A limiet, en elke transistor uitgang kan een relais spoel met aanzienlijke hoofdruimte te rijden.Als meerdere spoelen tegelijkertijd op gerelateerde uitgangen moeten worden aangesloten, blijft de totale stroom binnen de voedingsgrens van de module.

Typische 24VDC magnetoventielen trekken 200-400 mA op bij aansturing.

De 0,75A transistor uitgang verwerkt deze met marge te overhouden,en de hoge schakelsnelheid is vaak een voordeel pneumatische kleppen op assemblage- en verpakkingsmachines kunnen tientallen keren per minuut draaien, die bij dit tarief de levensduur van de relais met veel meer dan één relais overschrijdt.

24VDC-indicatorlampen trekken 1050mA; LED-pilotlichten trekken minder dan 30mA.

Transistoruitgangen sturen deze moeiteloos, en voor gemoduleerde indicatorsignalen (flitsen bij gedefinieerde snelheden, intensiteitsgecontroleerde LED-dimming via PWM),De snelle schakeling van de transistor is essentieel om schone golfvormen te genereren..

Lasten van meer dan 0,75A grote contactoren met hoge stroom 24VDC spoelen .

Ingebouwde elektronische kortsluitbescherming  Praktische fouttolerantie

De kortsluitingsbescherming in de transistor EM 222 werkt als een zelfresettingstroombeperker.Wanneer de uitgangsstroom de uitgangsdrempel overschrijdt, veroorzaakt door een kortsluiting in de veldbedrading of een kortsluiting, vermindert of onderbreekt het beschermingscircuit de uitgangsstroom..

Het kanaal blijft meestal inactief totdat het PLC-programma de uitgang cycliert (sluit het uit, dan weer aan), waardoor de transistor opnieuw wordt ingeschakeld als de fout is opgelost.

In een productieomgeving is dit gedrag om twee redenen waardevol.

Ten eerste wordt de module niet beschadigd door de storing anders dan een relaiscontact dat door onbeschermde kortsluiting kan worden gelast of vervormd, voorkomt de transistor thermische schade.andere kanalen blijven normaal werken ️ een bedradingsfout op één uitgang heeft geen invloed op de overige zeven kanalen of de rest van de I/O van de machine.

Het defecte kanaal kan worden geïdentificeerd en onderzocht terwijl de machine doorgaat met de niet-aangetaste uitgangen.

Dit staat in tegenstelling tot de relais EM 222, waarbij een kortsluiting afhankelijk is van een externe zekerheid voor bescherming, en het relaiscontact kan beschadigd raken voordat de zekerheid wordt verwijderd.

In toepassingen waar storingen in de uitgangskabels een realistisch bedrijfsrisico vormen ̇ stoffige omgevingen, machines met frequent gewijzigde gereedschappen of armaturen,of systemen waarbij de bedradingsconnectoren routinematig worden losgekoppeld de zelfbeschermende uitgangen van de transistormodule vormen een significant operationele voordeel.

S7-200 GN Productie Chinese variant Context

Het achtervoegsel "-0XA8" identificeert deze als een in China geproduceerde S7-200 CN-variant, vervaardigd in China voor markten die CE-certificering aanvaarden.

Het is functioneel gelijkwaardig aan de in Europa geproduceerde 6ES7222-1BF22-0XA0 in alle elektrische specificaties, I/O-telling, schakelkenmerken en S7-22X-buscompatibiliteit.Beide varianten maken gebruik van dezelfde STEP 7 Micro/WIN programmeringsomgeving en vereisen geen differentiatie in het PLC-programma.

The S7-200 CN (China) variants emerged as Siemens adapted the S7-200 platform for production and distribution in markets where CE approval was sufficient and where the cost economics of local production made sense.

De aanduiding "CN" geeft de productievariant aan, maar heeft geen functioneel effect voor de ingenieur die de module installeert en in bedrijf neemt.

De XA8- en XA0-varianten kunnen in dezelfde S7-22X-uitbreidingsketen naast elkaar bestaan zonder enige onverenigbaarheid.

Veelgestelde vragen

V1: Kunnen de 6ES7222-1BF22-0XA8-transistoruitgangen de stappulsen genereren die nodig zijn voor het besturen van de stappemotor?

De transistoruitgangen kunnen schakelen met frequenties die voldoende zijn voor veel stappenmotoren.Siemens ontwierp specifiek de PTO-functie (Pulse Train Output) aan boord van de S7-200-CPU.0 en Q0.1 van de S7-22X-CPU's voor het genereren van hoogwaardige stapmotorimpulsen, met speciale hardware-ondersteuning voor nauwkeurige frequentieregeling en versnellings-/vertragingsprofielen.

Voor de primaire generatie van stappulsen moeten de speciale PTO-uitgangen van de CPU worden gebruikt.

De transistoruitgangen van de uitbreidingsmodule zijn geschikt voor hulpstapsignalen (richting, activering, reset) of voor secundaire assen waar een eenvoudigere bediening aanvaardbaar is.

V2: Zijn de transistoruitgangen PNP (sourcing) of NPN (sinking), en heeft dit invloed op de compatibiliteit met veldapparaten?

De S7-200 EM 222 transistor uitgangsmodule produceert PNP (sourcing) uitgangen.elke uitgangstransistor verbindt de uitgangsterminal met de 24V positieve stroomvoorziening, door de belasting, naar de negatieve (0V) -koppeling van de 24V-toevoer.

Deze PNP-bronconfiguratie is compatibel met de overgrote meerderheid van de industriële 24VDC-belastingen die zijn ontworpen voor positieve-signaal-switching (PNP) digitale ingangen.

Equipment or sensors requiring NPN (sinking) output signals — where the active state connects the output to 0V rather than to 24V — require an interposing relay or signal converter to interface correctly with the PNP transistor output.

V3: Hoe wordt de kortsluitingsbescherming na een storing automatisch opnieuw ingesteld wanneer de storing is opgelost, of moet het PLC-programma handelen?

In de meeste toepassingen, na een kortsluitingsbescherming trip, wordt de beveiligingscircuit in de vorm van een kortsluiting.de uitgang blijft uitgeschakeld, zelfs als de fout is opgelost.

Het PLC-programma moet de uitgang cyclen (schrijf "0" en dan "1" op het uitgangsbit) om de transistor opnieuw in te schakelen.

Voordat ik terugga, the field wiring and load should be inspected to confirm the short circuit has been corrected — re-enabling a transistor output into a persisting short circuit will immediately re-trip the protection and may eventually cause thermal damage if the protection circuit is exercised repeatedly.

V4: Kan de EM 222-transistormodule worden gemengd met de EM 222-relaismodule in dezelfde S7-22X-uitbreidingsketen?

De S7-22X-uitbreidingsbus accepteert elke combinatie van digitale input, digitale output (relay of transistor),en analoge uitbreidingsmodules binnen de limiet van de totale uitbreidingsmodule van de CPU (7 modules voor S7-224/224XP/226), 2 voor S7-221/222).

De relais EM 222 en de transistor EM 222 kunnen naast elkaar staan in dezelfde uitbreidingsketen,en het PLC-programma de uitgangen identiek aanpakt consecutive output bytes (QB) ongeacht of het onderliggende uitgangstype relais of transistor is.

Deze mix-and-match-mogelijkheid stelt de machineontwerper in staat om relais-uitgangen toe te wijzen aan wisselstroombelastingen en actuatoren met een zeldzame cyclus, en transistor-uitgangen aan hogesnelheidsgerelateerde ladingen, binnen een enkele,compacte uitbreidingsketen.

V5: De productie van de S7-200 CN wordt stopgezet.

Siemens stopte formeel met de productie van de S7-200 en S7-200 CN-platformen, waarbij de actieve verkoop geleidelijk in de loop van enkele jaren stopte.

Hoewel Siemens deze modules niet langer via zijn standaardverkoopkanalen levert, is de wereldwijde installatie van S7-200 CN-apparatuur aanzienlijk,en de secundaire markt ̇ handelaren van industriële overschotten, renovators en gespecialiseerde leveranciers van oude automatiseringssystemen

Voor locaties met aanzienlijke S7-200 CN-installaties is de praktische aanpak het identificeren van kritieke reserve-modules (inclusief de EM 222-transistor- en relaisvarianten), het beoordelen van de huidige voorraadniveaus,en de beschikbare overtollige voorraden gebruiken om extra eenheden aan te schaffen om de verwachte levensduur van de apparatuur te dekken.
