PLC-Module 6ES7222-1HF22-0XA8 6ES7 222-1HF22-0XA8 6ES7222-1HF22-OXA8

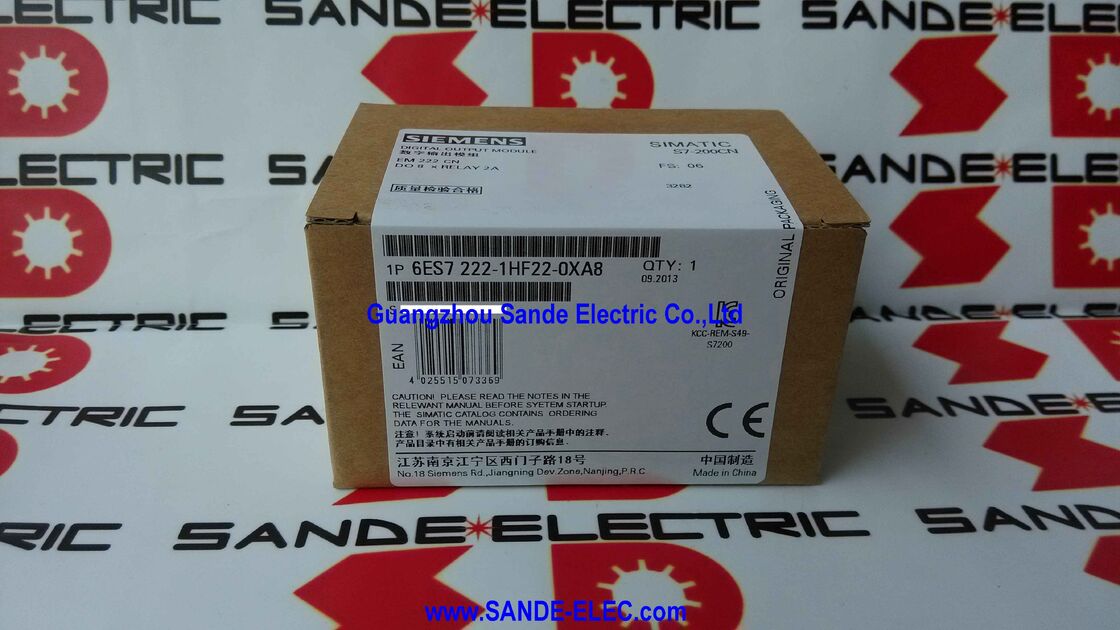

Siemens 6ES7222-1HF22-0XA8 ∙ SIMATIC S7-200 CN EM 222 ∙ 8 Relais-uitgangen, 2A per contact, S7-22X CPU alleen, CE-goedkeuring, 62×45×80mm, 0,25kg

Overzicht

DeSiemens 6ES7222-1HF22-0XA8is de uitbreidingsmodule met acht relais-uitgangen voor de SIMATIC S7-200 CN micro-PLC-familie.Het verbindt zich met de rechterkant van de S7-22X CPU of ketens via een bestaande uitbreidingsmodule toevoeging van acht potentieelvrije relais contacten aan de uitgangscapaciteit van het systeem.

Voor de vele toepassingen voor het besturen van kleine machines en apparatuur die in de afgelopen twee decennia rond het S7-200 CN-platform zijn gebouwd,de EM 222 relais module blijft een essentieel reserveonderdeel, zelfs nu het platform zelf is stopgezet.

De definitieve eigenschap van deze module is het type relais-uitgang. Een relais is een elektromechanische schakelaar: een spoel die wordt aangedreven door het uitgangscircuit van de PLC zorgt ervoor dat een reeks mechanische contacten sluit.

De contacten en de spoel zijn elektrisch gescheiden, er bestaat geen stroomweg tussen hen.De acht contacten op de EM 222 kunnen belastingen schakelen die werken bij elke spanning tot het nominale maximum van de relais, onafhankelijk van de PLC-toevoerspanning.

Een kanaal kan een 230 VAC motor contactor spoel schakelen; het volgende kanaal, een 24 VDC magnetoventil; de volgende, een 48 VDC noodsignaal relais alle van dezelfde uitbreidingsmodule,zonder elektrische interactie tussen hen.

De relaiscontacten wisselen in milliseconden in plaats van de microseconden van een transistor.die hen ongeschikt maken voor toepassingen op het gebied van hoogfrequente schakeling.

En de relaiscontacten slijten over hun levensduur... miljoenen mechanische bewerkingen.maar veel minder elektrisch bij nominale stroom, waardoor de transistor EM 222 een betere keuze is voor elke uitgang die vaak moet schakelen.

Belangrijkste specificaties

De spanningsflexibiliteit van het relaiscontact Waarom het nog steeds belangrijk is

In een zuiver 24VDC-machine waar elke actuator, klep en indicator op 24V gelijkstroom werkt, is een transistor-uitgangsmodule meestal de betere technische keuze sneller, zonder contact slijtage,elektronische foutbeschermingDe meeste industriële installaties zijn echter niet puur 24VDC. Veel fabrieken gebruiken nog steeds oudere 230VAC- of 110VAC-besturingscircuits naast moderne 24VDC-systemen.Verwerkingsinstallaties gebruiken 48VDC- of 110VDC-signalisatie.

Veiligheidssystemen kunnen speciale voedingsspanningen gebruiken die zijn geïsoleerd van het normale bedieningsvermogen.

In deze gemengde spanningsomgevingen, the relay output module's electrical isolation between the PLC circuit and the switched load makes it the only practical choice for directly switching non-24VDC loads without additional interposing hardware.

een EM 222 relaiemodule in een machine met een mix van 24VDC- en 230VAC-uitgangen die beide uit dezelfde module bedient,met elk relaiscontact afzonderlijk ingeschakeld en de spanningen volledig gescheiden door het relaismechanisme.

Een transistor-uitgangsmodule zou externe relais nodig hebben om de wisselstroombelastingen te verwerken, waardoor kosten, paneelruimte en extra componenten aan het ontwerp worden toegevoegd.

Geen kortsluitingsbescherming

De afwezigheid van kortsluitingsbescherming in relaiscontactuitgangen is geen ontwerpfoute, het is inherent aan de werking van relaiscontacten.het heeft geen mechanisme om stroom te detecteren of te beperken.

Een kortsluiting op een relais veroorzaakt onbeperkte stroom totdat een externe beschermingsinrichting het onderbreekt.

Voor een veilige installatie moet elk uitgangskanaal van de relais worden beschermd door een externe zekerheid of een schakelaar die is afgestemd op het contact van de relais (2A), de veldbedrading en de belasting.Miniatuur zekering met een nominale kracht van 1 ′ 2 A is standaard voor 24 VDC-relay-uitgangscircuits.

Voor 230 VAC-circuits bieden miniatuurcircuitsluiters (MCB's) van passende rating en kenmerken (typisch B- of C-curve, 1 ̊2A voor kleine spoelbelastingen) de vereiste bescherming.

The protective device should be located as close to the expansion module's output terminal as practicable — typically on an adjacent fused terminal strip — to minimise the length of unprotected conductors.

In de praktijk biedt de belasting zelf vaak de primaire bescherming: een motorbeschermingsschakelaar beschermt het circuit tegen een motorstartercontactor;een gesmolten eindbandsluiting beschermt een magnetoventilcircuit.

Wat telt, is dat een beschermingsinrichting van de juiste kwaliteit in serie is met elk relais-uitgangscircuit.

Levensduur van relaiscontact en selectie van toepassingen

Relaiscontacten hebben een gedefinieerde levensduur die afhankelijk is van zowel het aantal bewerkingen als de belastingomstandigheden bij elk schakelgebeurtenis.De gemiddelde werktijd van de werkzaamheden is ongeveer 10 miljoen uur..

De elektrische levensduur onder nominale omstandigheden 2A bij 24VDC of gelijkwaardig is typisch 100.000 tot 300.000 bewerkingen.

Dit betekent dat de relaisuitgang het meest geschikt is voor uitgangen die zelden wisselen: start-/stopsequenties die worden geactiveerd door de ingang van de bediener, alarmmeldingen, motorkommando's voor schakelen-starten,of batch-triggered valve-operaties.

Voor uitgangen die honderden of duizenden keren per beurt cyclussen, bijvoorbeeld pneumatische kleppen op een hogesnelheidsverpakkingslijn, kan de elektrische levensduur van de relais binnen enkele weken aflopen.Deze high-cycle toepassingen moeten in plaats daarvan de transistor EM 222 gebruiken.

Het type belasting heeft ook invloed op de levensduur van het contact.

Resistieve gelijkstroombelastingen (verwarmingselementen, resistieve lampen) zijn de meest gunstige.Solenoïden) genereren een omgekeerde spanningspiek bij uitschakeling die contactboog veroorzaakt freewheeling diodes over de belasting onderdrukken deze boog en aanzienlijk verlengen contact leven.

AC-belastingen (motorcontactoren, transformatoren) veroorzaken zowel bij het maken als bij het breken van de buiging

Veelgestelde vragen

V1: Hoeveel EM 222-relaismodules kunnen worden aangesloten op één S7-22X-CPU?

De S7-224, S7-224XP en S7-226 CPU's ondersteunen tot 7 uitbreidingsmodules in totaal (elke combinatie van digitale input, digitale output en analoge modules).

De S7-221 en S7-222 zijn beperkt tot elk 2 uitbreidingsmodules. Multiple EM 222 relay modules can be combined in the same station within these limits — a S7-226 with seven EM 222 relay modules would provide 56 relay output contacts in addition to the CPU's onboard outputs.

De interne 5V-uitbreidingsstroom van de CPU moet ook worden gecontroleerd tegen de totale stroom die door alle aangesloten uitbreidingsmodules wordt getrokken.

V2: Kunnen de EM 222-relay-uitgangen zowel AC- als DC-belastingen op verschillende kanalen tegelijkertijd schakelen?

Ja. Elk relaiscontact is elektrisch geïsoleerd, er is geen gemeenschappelijk elektrisch pad tussen de contacten.kanaal 3 een 48VDC-relais, allemaal tegelijkertijd zonder elektrische interactie tussen de circuits.

Een goede bedradingspraktijk (etikettering, groepering naar belastingspanning, afzonderlijke eindstukken voor verschillende spanningsklassen) is belangrijk voor een veilige installatie en onderhoud,Maar elektrisch de isolatie tussen relais contacten volledig ondersteunt gemengde-spanning operatie.

V3: Wat is het verschil tussen deze module en de transistoruitgang EM 222 (6ES7222-1BF22-0XA8), en hoe moet men kiezen?

De relaisversie schakelt elke spanning (AC of DC) op tot het nominale maximum, met schakelsnelheden van milliseconden, zonder elektronische overstromingsbescherming. De transistorversie schakelt alleen 24VDC,met een vermogen van niet meer dan 50 W, met elektronische kortsluitingsbescherming.

Selecteer relais wanneer: belastingen wisselspanningen of spanningen buiten de 24 VDC bevatten, elektrische isolatie vereist is of de schakelfrequentie laag is.

Kies een transistor wanneer: alle belastingen 24VDC zijn, snelle of hoogfrequente schakeling nodig is (stappenpulsen, PWM, pneumatische kleppen die vele malen per minuut draaien),of een lange levensduur zonder onderhoud is belangrijk.

V4: Is de 6ES7222-1HF22-0XA8 (alleen GN, CE) elektrisch gelijkwaardig aan de 6ES7222-1HF22-0XA0 (Europese productie, volledige goedkeuringen)?

Ja, de elektrische specificaties, het aantal uitgangen, de contacten en de S7-22X-uitbreidingsbus compatibiliteit zijn identiek.

Het verschil is alleen in de productcertificering: de XA8 (CN-variant) heeft alleen CE-goedkeuring, terwijl de XA0 (Europese variant) aanvullende certificeringen heeft, waaronder UL en cUL.

Voor installaties waar de CE-certificering aan de regelgeving voldoet, is de XA8 een directe functionele vervanging van de XA0 – geen hardwarewijzigingen, geen PLC-programmawijzigingen, geen reconfiguratie nodig.

V5: Het S7-200 CN-platform wordt niet meer geproduceerd.

Het S7-200-platform werd door Siemens stopgezet, gevolgd door de S7-200 CN-familie.

Hoewel Siemens deze modules niet langer via standaardkanalen produceert of actief distribueert, is de geïnstalleerde basis van S7-200- en S7-200-CN-systemen wereldwijd groot,Er bestaan aanzienlijke voorraden reserve-modules op de markt van industriële overschotten..

Gespesialiseerde leveranciers van oude en niet meer geproduceerde automatiseringsonderdelen van Siemens hebben regelmatig voorraad van de EM 222 relaismodule, zowel in nieuwe als in gerenoveerde staat.

Voor vestigingen die S7-200 CN-apparatuur gebruiken, is het bouwen van een reservebuffer van kritieke modules, inclusief de EM 222, een goede onderhoudspraktijk.
