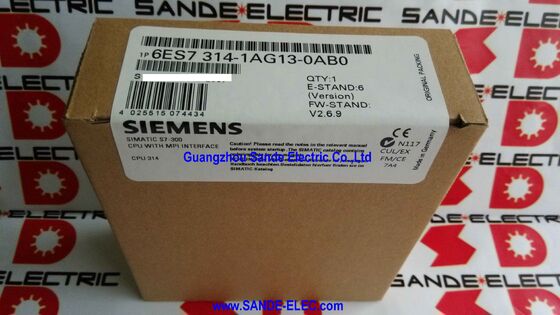

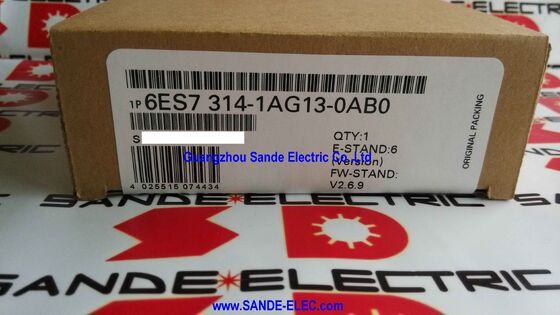

Simatische CPU met MPI-interface 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0∙ SIMATIC S7-300 CPU 314 ∙ 96KB Werkgeheugen / MPI / Geïntegreerde 24V gelijkstroomtoevoer / Micro geheugenkaart vereist / Onderdeel

CPU 314

De CPU 314 neemt het productieve midden van het SIMATIC S7-300 CPU-assortiment in. Onder haar zitten de entry-level CPU 312 en CPU 313 met kleinere geheugencapaciteiten voor compacte toepassingen;Boven zijn de hogere prestaties CPU 315 en 317 varianten met grotere geheugen en PROFIBUS DP interfacesDe 96KB werkgeheugen van de CPU 314 en het enkel MPI-communicatieprofiel plaatsen het precies waar Siemens het ontworpen heeft:modulaire op racks gebaseerde besturingssystemen van matige complexiteit waarbij het programma comfortabel binnen 96 KB past en alle netwerkcommunicatie via de MPI-interface loopt , HMI-verbindingen en gegevensuitwisseling tussen CPU's.

In tegenstelling tot de compacte S7-300-CPU's (CPU 312C, CPU 313C, CPU 314C-2) die ingebouwde digitale en analoge I/O-kanalen rechtstreeks in de CPU-behuizing integreren, is de CPU 314 een zuivere verwerkingsmodule.Alle I/O's worden door afzonderlijke signaalmodules in het S7-300-rack verwerktDit is de standaard modulaire architectuur voor middelgrote machinebesturing, procesondersteuningspanelen en automatiseringssystemen voor nutsbedrijven, waarbij het aantal en het type I/O wordt bepaald door de geïnstalleerde signaalmodules,niet door wat is ingebouwd in de CPU.

Belangrijkste specificaties

MPI

MPI (Multi-Point Interface) is de communicatieverbinding van de CPU 314 met de buitenwereld.MPI draagt programmaterminalverbindingen (PG/PC) voor het uploaden/downloaden van programma's van STEP 7, HMI-paneelverbindingen (OP/TP) voor gegevens op het scherm van de bediener, en gegevensuitwisseling van CPU naar CPU (NetRead/NetWrite) tussen S7-300-CPU's in onderling verbonden racksystemen.

MPI is niet PROFIBUS Voor installaties waarbij de communicatie met de veldtoestellen een PROFIBUS DP vereist, betekent de enkel MPI-configuratie van de CPU 314 dat een CP 342-5 communicatieprocessor aan het rack moet worden toegevoegd om DP-masterfunctionaliteit te bieden.

Installations designed around the CPU 314 either manage all field I/O through distributed rack expansion or through the rack's local S7-300 signal modules — the MPI-only design defines the application scope.

Geïntegreerde gelijkstroomvoorziening 24 V ∙ Geen aparte PS 307 vereist voor de CPU

De geïntegreerde 24 V gelijkstroomtoevoer op de CPU 314 wordt rechtstreeks aangesloten op de 24 V gelijkstroompaneeltoevoerrail, onafhankelijk van de omzetting van wisselstroom naar gelijkstroom van de PS 307 voedingsmodule.De CPU haalt zijn werkvermogen uit 24V DC ¢ de PS 307 is nog steeds nodig voor de rackbusspanning en veld I / O module voeding, maar de CPU zelf wordt rechtstreeks aangedreven door de 24V gelijkstroomvoorziening in plaats van via een aparte aansluiting van de PS 307-rail.

Veelgestelde vragen

V1: Wat is het verschil tussen CPU 314 en CPU 315-2 DP, en wanneer moet elk worden gespecificeerd?

De CPU 314 heeft 96KB werkgeheugen en alleen MPI-communicatie no PROFIBUS DP master. De CPU 315-2 DP heeft 128KB werkgeheugen en een geïntegreerde PROFIBUS DP master/slave interface naast MPI.Specificeer CPU 314 wanneer de applicatie binnen 96 KB past en alle veld-I/O via lokale rackmodules of MPI-gebonden externe rack-uitbreiding. Specify CPU 315-2 DP (or higher) when a PROFIBUS DP master interface is required for distributed I/O or drive communication — the CPU 314 cannot serve as a DP master without a separate CP 342-5 communications module.

V2: Is de CPU 314 een compacte CPU met ingebouwde I/O?

De CPU 314 is een pure rackprocessor zonder ingebouwde digitale of analoge I/O-kanalen.De compacte CPU's (CPU 314C-2 PN/DPDe rack layout en alle I/O-adressen in het geïnstalleerde programma zijn gebaseerd op de afzonderlijke signaalmodules.

V3: Kan de micro-geheugenkaart van de mislukte CPU 314 rechtstreeks in een vervangende eenheid worden gebruikt?

Dit is de standaardprocedure voor het herstel van programma's. Schakel het systeem uit, verwijder de MMC van de defecte CPU, installeer deze in de vervangende CPU 314, herstel de stroom.De vervangende CPU laadt het programma vanaf de MMC bij opstarten zonder een programmeringsterminal. Bevestig dat het MMC intact is (geen fysieke schade, geen blootstelling aan elektrostatische ontlading) voordat het wordt overgedragen.Controleer of het programma correct wordt gelezen na de eerste opstart.

V4: Hoeveel knooppunten kan het MPI-netwerk ondersteunen met de CPU 314?

Het MPI-netwerk ondersteunt maximaal 32 knooppunten, met adressen 0?? 31. Adres 0 is meestal gereserveerd voor de programmeringsterminal, adres 2 voor de CPU.andere S7-300-CPU's op hetzelfde MPI-segmentDe maximale kabellengte voor MPI bij 187,5 kbit/s is 50 m per segment; bij 12 Mbit/s is de maximale lengte 50 m zonder repeaters.RS-485-herhalers verlengen het bereik.

V5: Waar komt de 6ES7314-1AG13-0AB0 vandaan?

Als onderdeel van Siemens, via Siemens-service kanalen en de gevestigde S7-300 aftermarket ¥ dealers van industriële automatiseringsonderdelen en geteste overtollige leveranciers.De CPU 314 in AG13 en aangrenzende herzieningen is een van de meest gebruikte S7-300 CPU's wereldwijdBevestig de aanduiding CPU 314 (niet de compacte variant CPU 314C) op het etiket van de geïnstalleerde unit voordat u bestelt.Verplaats de micro geheugenkaart van de originele unit naar de vervangende.
