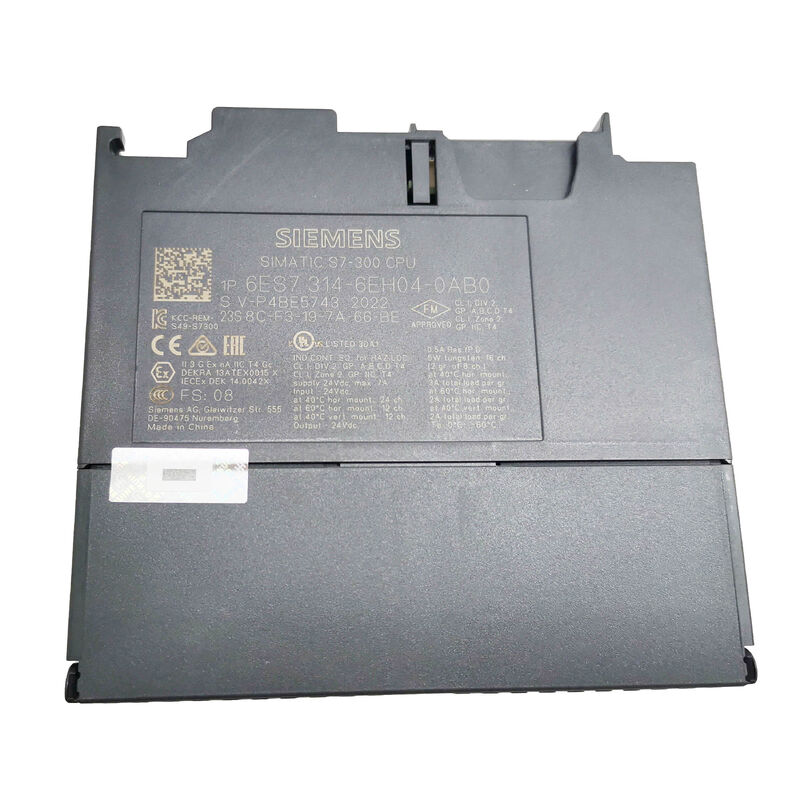

Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

Overzicht

De 6ES7314-6EH04-0AB0 is een SIMATIC S7-300 CPU 314C-2 PN/DP compacte CPU gebouwd voor besturingssystemen die lokale I/O, analoge verwerking, snelle telmogelijkheden en Ethernet-communicatie in één centrale processor nodig hebben.

Siemens beschrijft dit model met 192 KB werkgeheugen, 24 digitale ingangen, 16 digitale uitgangen, 4 analoge ingangen, 2 analoge uitgangen, 1 Pt100 ingang, 4 snelle tellers op 60 kHz, een MPI/DP-interface op 12 Mbit/s, en een PROFINET-interface met geïntegreerde 2-poorts switch.

Siemens vermeldt ook een geïntegreerde 24 V DC voeding, 2 × 40-polige frontconnectoren, en een vereiste voor Micro Memory Card voor deze CPU.

Dit hardwareprofiel plaatst de CPU 314C-2 PN/DP in een sterke positie voor compacte maar functioneel dichte automatiseringspanelen. Het combineert logische besturing, lokale signaalverwerking, netwerkcommunicatie en specifieke machinefuncties binnen één S7-300 CPU-behuizing.

Bij praktisch gebruik in een schakelkast vermindert dit de behoefte aan meerdere aparte signaalmodules wanneer de machine al past bij de compacte CPU-structuur van de 314C-klasse. Siemens identificeert ook dit exacte onderdeelnummer als vervangende hardware in de S7-300-familie.

Technische gegevens

Toepassingswaarde

Deze CPU past bij compacte machineautomatisering, OEM-besturingspanelen, handling systemen, verpakkingsapparatuur, en andere S7-300 installaties waar de controller centrale logica moet combineren met een aanzienlijke onboard I/O-mix.

De ingebouwde analoge kanalen, Pt100-mogelijkheid en snelle tellers maken het bijzonder nuttig in machines die directe signaalverwerking en snelle telling vereisen zonder onmiddellijk uit te breiden naar een bredere module-set.

De PROFINET-interface met geïntegreerde 2-poorts switch ondersteunt ook moderne netwerkintegratie binnen een gevestigde S7-300 architectuur.

Selectie-opmerkingen

De belangrijkste punten om te verifiëren zijn de CPU 314C-2 PN/DP aanduiding, het 192 KB werkgeheugen, de exacte onboard I/O-mix, de PROFINET + MPI/DP interface structuur, en de vereiste voor 2 × 40-polige frontconnectoren plus een Micro Memory Card.

Deze kenmerken bepalen of de unit overeenkomt met de oorspronkelijke geïnstalleerde S7-300 configuratie.

Veelgestelde vragen

V1: Wat voor soort CPU is de 6ES7314-6EH04-0AB0?
Het is een SIMATIC S7-300 CPU 314C-2 PN/DP compacte CPU. Siemens classificeert het als een compacte processor met geïntegreerde digitale en analoge I/O, onboard snelle tellers, MPI/DP-communicatie en PROFINET-netwerken.

Dat betekent dat het niet zomaar een centrale CPU is zonder lokale signalen; het is een controller met aanzienlijke onboard procesconnectiviteit.

V2: Waarom verschilt deze CPU van een standaard niet-compacte S7-300 CPU?
Dit model bevat aanzienlijke onboard hardware die standaard centrale CPU's vaak niet in dezelfde vorm bieden.

Siemens vermeldt 24 DI, 16 DO, 4 AI, 2 AO, 1 Pt100, en 4 snelle tellers binnen de CPU zelf.

Dat is belangrijk bij machineontwerp, omdat de controller meer van de signaal- en telwerkzaamheden kan dekken zonder aparte modules voor elke functie toe te voegen.

V3: Wat is het belang van de PROFINET-interface met 2-poorts switch?
Het stelt de CPU in staat om direct deel te nemen aan Ethernet-gebaseerde automatiseringsnetwerken, terwijl het compacte S7-300 formaat behouden blijft.

De ingebouwde 2-poorts switch maakt deel uit van de gepubliceerde hardwarestructuur, wat nuttig is wanneer het machinnetwerk al is ontworpen rond deze CPU en zijn geïntegreerde PROFINET-verbinding.

Het behouden van dezelfde communicatie-indeling is belangrijk bij vervangingswerkzaamheden.

V4: Waarom is de vereiste voor een Micro Memory Card belangrijk?
Siemens stelt expliciet dat een Micro Memory Card vereist is voor deze CPU. Die vereiste maakt deel uit van de geïnstalleerde hardwareconfiguratie en moet vóór ingebruikname of vervanging worden bevestigd.

Het is een kerncompatibiliteitspunt, geen optioneel accessoire-detail.

V5: Wat moet er gecontroleerd worden vóór het bestellen?
Bevestig het geïnstalleerde onderdeelnummer, verifieer dat de machine een CPU 314C-2 PN/DP vereist, controleer de onboard I/O-vereisten, en zorg ervoor dat het bestaande systeem afhankelijk is van dezelfde MPI/DP, PROFINET, frontconnector, en Micro Memory Card structuur.

Deze items bepalen of de vervanging overeenkomt met de oorspronkelijke controllerrol.
