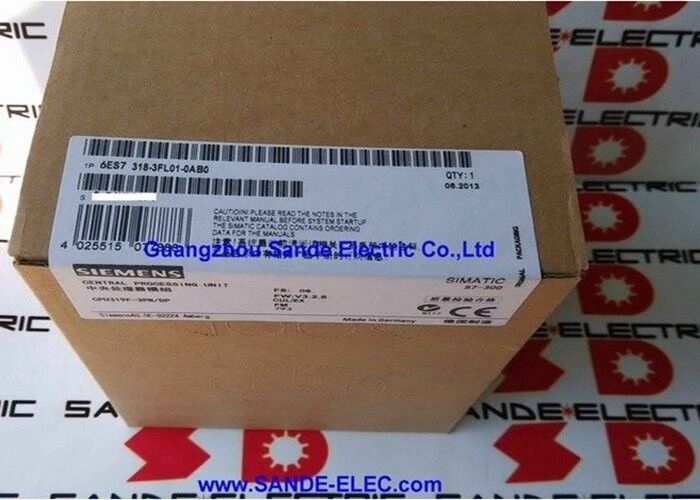

Simatische centrale verwerking 6ES7318-3FL01-0AB0

Siemens 6ES7318-3FL01-0AB0 | SIMATIC S7-300 CPU 319F-3 PN/DP — 2,5 MB / MPI/DP + DP + PROFINET / Fail-Safe / Isochroon / Micro-geheugenkaart vereist

Het plafond van de S7-300 CPU-reeks - en waarom de "F" ertoe doet

De CPU 319F-3 PN/DP bevindt zich aan de top van de SIMATIC S7-300 CPU-familie. De "319" identificeert de hoogste prestatieklasse in de S7-300: 2,5 MB werkgeheugen – het grootste in de reeks – met drie onafhankelijke communicatie-interfaces voor MPI/DP, PROFIBUS DP master/slave en geïntegreerd PROFINET in een enkele CPU-module.

De "F" is het bepalende kenmerk dat deze scheidt van de standaard CPU 319-3 PN/DP. Het duidt een fail-safe CPU aan - een CPU die gecertificeerd is om veiligheidsprogramma's uit te voeren die zijn geschreven met STEP 7 Safety Advanced en F-FB's naast het standaard gebruikersprogramma. De CPU 319F-3 PN/DP kan Safety Instrumented Functions tot SIL 3 (IEC 61508) en PL e (ISO 13849) implementeren in combinatie met PROFIsafe F-randapparatuur op zijn PROFIBUS DP- of PROFINET-interfaces.

Voor machine- en procestoepassingen waarbij functionele veiligheid deel uitmaakt van het oorspronkelijke ontwerp – en achteraf niet wordt toegevoegd met bekabelde veiligheidsrelais – is de F-CPU de controller die zowel de standaard machinelogica als de gecertificeerde veiligheidslogica van dezelfde module afhandelt.

Belangrijkste specificaties

Drie interfaces – onafhankelijke communicatiekanalen

De configuratie met drie interfaces is geen redundantie voor hetzelfde netwerk; elk dient een ander communicatiedoel:

MPI/DP (1e interface):Programmering van terminaltoegang, HMI-verbindingen via MPI of PROFIBUS DP master/slave-bediening. In installaties waarbij de CPU 319F-3 tegelijkertijd verbinding maakt met zowel een bedieningspaneel (via MPI) als een PROFIBUS DP-veldapparaatnetwerk, gebruiken beide verbindingen deze enkele interface.

PROFIBUS DP (2e interface):Een tweede, onafhankelijk PROFIBUS DP-netwerk. Door veldapparaatgroepen over twee DP-netwerken te scheiden (bijvoorbeeld drives op het ene segment en I/O-stations op het andere) blijven verschillende verkeersprofielen van dezelfde bus gescheiden en wordt foutisolatie vereenvoudigd.

PROFINET (3e interface):Op Ethernet gebaseerde PROFINET IO, S7-communicatie via Ethernet en SCADA/HMI-verbindingen via Ethernet. Dankzij de geïntegreerde PROFINET-poort is er geen aparte CP 343-1-communicatieprocessormodule in het rack nodig, waardoor er een slot wordt bespaard en de systeemcomplexiteit wordt verminderd.

Isochrone modus: nauwkeurige timing voor bewegingstoepassingen

De isochrone modus op de CPU 319F-3 PN/DP synchroniseert de PLC-scancyclus met de PROFIBUS DP- of PROFINET-buscyclus in een fasevergrendelde relatie. Bij elke scan worden invoergegevens verzameld in een nauwkeurig gedefinieerde fase van de buscyclus, wordt het programma uitgevoerd en worden de uitvoergegevens verzonden in een nauwkeurig gedefinieerde fase - allemaal getimed naar dezelfde klokbron. Voor bewegingscontrole op hoge snelheid, gecoördineerde meerassige toepassingen en precisiemetingen waarbij gegevens moeten worden verkregen in een reproduceerbare machinecyclusfase, elimineert deze deterministische timing de gegevensverzameling met variabele latentie van standaard asynchrone werking.

Veelgestelde vragen

Vraag 1: Wat betekent de aanduiding "F" voor CPU 319F-3 en hoe verschilt deze van de standaard CPU 319-3?

De "F" identificeert een fail-safe CPU die veiligheidsprogramma's kan uitvoeren met behulp van STEP 7 Safety Advanced en Siemens F-FB's. Het veiligheidsprogramma draait naast het standaard gebruikersprogramma in een beschermde F-runtime-omgeving en heeft toegang tot PROFIsafe F-randapparatuur op de DP- of PROFINET-interfaces. De standaard CPU 319-3 voert alleen standaardprogramma's uit; hij kan geen gecertificeerde veiligheidslogica uitvoeren. Als de geïnstalleerde applicatie een veiligheidsprogramma bevat, is de CPU 319F-3 de vereiste vervanging; de niet-F-variant kan niet vervangen.

Vraag 2: Vervangt het geïntegreerde PROFINET de noodzaak van een CP 343-1 in het rack?

Ja. De geïntegreerde PROFINET-interface van de CPU 319F-3 PN/DP omvat de werking van de PROFINET IO-controller, S7-communicatie via Ethernet en HMI-verbindingen via Ethernet - dezelfde functies die een CP 343-1 zou bieden. Een extra CP 343-1 is niet vereist voor de standaard PROFINET-communicatiebehoeften van een CPU 319F-3-installatie. Hierdoor komt er een rackslot vrij in vergelijking met de combinatie CPU 319-3 (geen ingebouwd PROFINET) + CP 343-1.

Vraag 3: Welke capaciteit van de microgeheugenkaart is vereist?

De capaciteit is afhankelijk van de programmagrootte. Siemens Micro-geheugenkaarten voor S7-300 zijn verkrijgbaar in capaciteiten van 64 KB, 128 KB, 512 KB, 2 MB en 4 MB. Voor de CPU 319F-3 met 2,5 MB werkgeheugen en een volledig veiligheidsprogramma naast het standaardprogramma is een 4 MB MMC in de meeste configuraties de juiste specificatie. Bevestig de vereiste capaciteit uit de STAP 7-projectback-up van het geïnstalleerde systeem voordat u de kaart aanschaft.

Vraag 4: Kan de isochrone modus tegelijkertijd op zowel PROFIBUS DP als PROFINET worden gebruikt?

De isochrone modusklok wordt afgeleid van de geselecteerde synchronisatie-interface - PROFIBUS DP of PROFINET. In de standaardconfiguratie kunnen beide interfaces niet tegelijkertijd isochrone masters zijn; één interface levert de klokbron voor de gesynchroniseerde cyclus. Het standaard OB61-organisatieblokframework in STAP 7 beheert de isochrone scanuitvoering ten opzichte van de cyclus van de geselecteerde interface.

V5: Waar komt de 6ES7318-3FL01-0AB0 vandaan?

Als reserveonderdeel van Siemens, via de servicekanalen van Siemens (Siemens Industry Mall, servicecentra) en de gevestigde S7-300 CPU-aftermarket – dealers van reserveonderdelen voor industriële automatisering en geteste overtollige leveranciers. De CPU 319F-aanduiding (fail-safe) is een specifieke certificeringsklasse; bevestig de F-aanduiding op het label van de geïnstalleerde eenheid voordat u een vervanging accepteert. Een standaard CPU 319-3 kan in een veiligheidstoepassing geen vervanging zijn.
